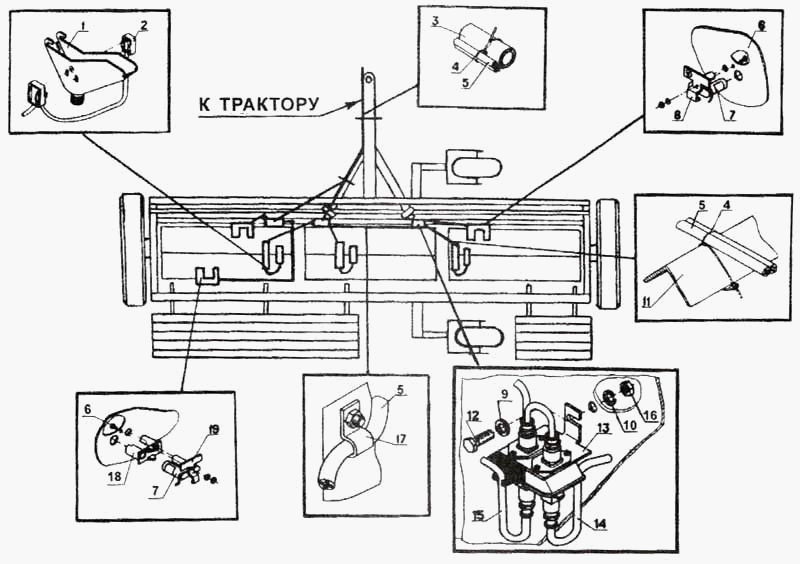

Схема расположения и монтажа УСК на сеялке СЗ-5,4

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Воронка (479182126706)

Заводской номер: Н-127.14.002-01 Количество на модель: 3
Н-127.14.002-01
3
2

Номер детали на чертеже:

2

Датчик высева

Заводской номер: 155.183025 Количество на модель: 3
155.183025
3
3

Номер детали на чертеже:

3

Рукав высокого давления

Заводской номер: Рукав высокого давления Количество на модель: 2
Рукав высокого давления
2
4

Номер детали на чертеже:

4

Поясок монтажный

Заводской номер: СЗГ 19.002 Количество на модель: 10
СЗГ 19.002
10
5

Номер детали на чертеже:

5

Кабель распределительный

Заводской номер: 156.644.515 Количество на модель: 1
156.644.515
1
6

Номер детали на чертеже:

6

Болт

Заводской номер: М6gх14.58.019 ГОСТ 7798-70 Количество на модель: 2
М6gх14.58.019 ГОСТ 7798-70
2
7

Номер детали на чертеже:

7

Датчик уровня семян

Заводской номер: 155.183.020-01 Количество на модель: 3
155.183.020-01
3
8

Номер детали на чертеже:

8

Планка

Заводской номер: 4-1126.11.409 Количество на модель: 2
4-1126.11.409
2
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 8.01.10.019 ГОСТ 11371-78 Количество на модель: 3
8.01.10.019 ГОСТ 11371-78
3
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 8 65Г 019 ГОСТ 6402-70 Количество на модель: 3
8 65Г 019 ГОСТ 6402-70
3
11

Номер детали на чертеже:

11

Уголок

Заводской номер: С3.703 Количество на модель: 1
С3.703
1
12

Номер детали на чертеже:

12

Болт

Заводской номер: М8-6gх20.58.019 ГОСТ 7796-70 Количество на модель: 3
М8-6gх20.58.019 ГОСТ 7796-70
3
13

Номер детали на чертеже:

13

Кронштейн кабеля распределительного

Заводской номер: Кронштейн кабеля распределительного Количество на модель: 3
Кронштейн кабеля распределительного
3
14

Номер детали на чертеже:

14

Кабель датчика уровня

Заводской номер: Кабель датчика уровня Количество на модель: 3
Кабель датчика уровня
3
15

Номер детали на чертеже:

15

Кабель датчика высева

Заводской номер: Кабель датчика высева Количество на модель: 3
Кабель датчика высева
3
16

Номер детали на чертеже:

16

Гайка

Заводской номер: М8-6Н.6 019 ГОСТ 5915-70 Количество на модель: 3
М8-6Н.6 019 ГОСТ 5915-70
3
17

Номер детали на чертеже:

17

Скоба

Заводской номер: СУПА 00.4028 Количество на модель: 3
СУПА 00.4028
3
18

Номер детали на чертеже:

18

Чехол защитный

Заводской номер: 158.057.044 Количество на модель: 1
158.057.044
1
19

Номер детали на чертеже:

19

Планка

Заводской номер: АТТ 00.422 Количество на модель: 1
АТТ 00.422
1
