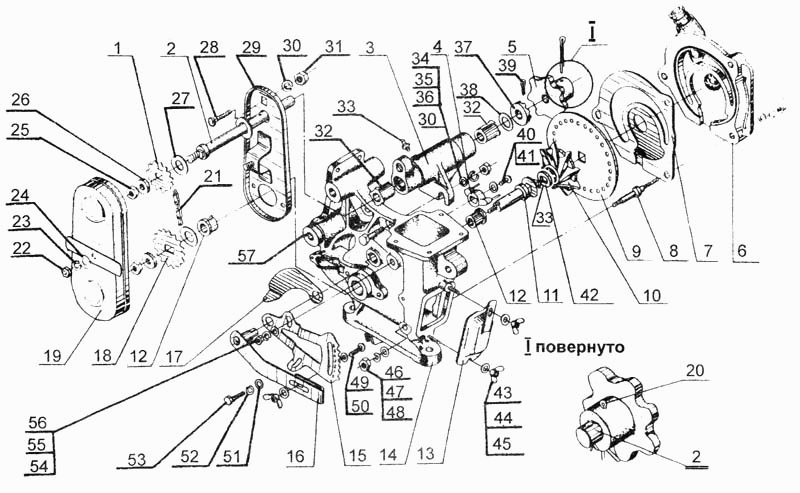

Аппарат Н 126.13.010 СУПН-8

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Звездочка 12,7-13-18

Заводской номер: Н-126.13.401 Количество на модель: 8
Н-126.13.401
8
2

Номер детали на чертеже:

2

Вал

Заводской номер: Н-126.13.601 Количество на модель: 8
Н-126.13.601
8
3

Номер детали на чертеже:

3

Подшипник

Заводской номер: Н-126.13.050 Количество на модель: 8
Н-126.13.050
8
4

Номер детали на чертеже:

4

Вилка

Заводской номер: Н-126.13.030 Количество на модель: 8
Н-126.13.030
8
5

Номер детали на чертеже:

5

Звездочка 31.75-7-18Ш-1Б ОСТ 23.2.45

Заводской номер: Н-126.13.101 Количество на модель: 8
Н-126.13.101
8
6

Номер детали на чертеже:

6

Крышка

Заводской номер: Н-126.13.001 Количество на модель: 8
Н-126.13.001
8
7

Номер детали на чертеже:

7

Прокладка

Заводской номер: Н-126.13.002 Количество на модель: 8
Н-126.13.002
8
8

Номер детали на чертеже:

8

Шпилька

Заводской номер: Н-126.13.603-01 Количество на модель: 8
Н-126.13.603-01
8
9

Номер детали на чертеже:

9

Диск 14 отв. Диаметр 3

Заводской номер: Н-126.13.070 Количество на модель: 8
Н-126.13.070
8
9

Номер детали на чертеже:

9

Диск 14 отв. Диаметр 5,5

Заводской номер: Н-126.13.070-01 Количество на модель: 8
Н-126.13.070-01
8
9

Номер детали на чертеже:

9

Диск 22 отв. Диаметр 3

Заводской номер: Н-126.13.070-03 Количество на модель: 8
Н-126.13.070-03
8
9

Номер детали на чертеже:

9

Диск 22 отв. Диаметр 5,5

Заводской номер: Н-126.13.070-02 Количество на модель: 8
Н-126.13.070-02
8
9

Номер детали на чертеже:

9

Диск без отверстий (479163316004)

Заводской номер: Н-126.13.070-04 Количество на модель: 8
Н-126.13.070-04
8
10

Номер детали на чертеже:

10

Ворошилка

Заводской номер: Н-126.13.080 Количество на модель: 8
Н-126.13.080
8
11

Номер детали на чертеже:

11

Вал

Заводской номер: Н-126.13.606 Количество на модель: 8
Н-126.13.606
8
12

Номер детали на чертеже:

12

Втулка

Заводской номер: Н-126.13.007 Количество на модель: 16
Н-126.13.007
16
13

Номер детали на чертеже:

13

Крышка (479163324808)

Заводской номер: Н-126.13.410 Количество на модель: 8
Н-126.13.410
8
14

Номер детали на чертеже:

14

Корпус

Заводской номер: Н-126.13.008 Количество на модель: 8
Н-126.13.008
8
15

Номер детали на чертеже:

15

Шкала

Заводской номер: Н-126.13.003 Количество на модель: 8
Н-126.13.003
8
16

Номер детали на чертеже:

16

Рычаг

Заводской номер: Н-126.13.020 Количество на модель: 8
Н-126.13.020
8
17

Номер детали на чертеже:

17

Заслонка

Заводской номер: Н-126.13.415 Количество на модель: 8
Н-126.13.415
8
18

Номер детали на чертеже:

18

Звездочка 12,7-16-18

Заводской номер: Н-126.13.402 Количество на модель: 8
Н-126.13.402
8
19

Номер детали на чертеже:

19

Крышка

Заводской номер: Н-126.13.140 Количество на модель: 8
Н-126.13.140
8
20

Номер детали на чертеже:

20

Шплинт 5х50.019 ГОСТ 397

Заводской номер: Шплинт 5х50.019 ГОСТ 397 Количество на модель: 8
Шплинт 5х50.019 ГОСТ 397
8
21

Номер детали на чертеже:

21

Звено С-ПР-12,7-900-2 ГОСТ 13568

Заводской номер: Звено С-ПР-12,7-900-2 ГОСТ 13568 Количество на модель: 8
Звено С-ПР-12,7-900-2 ГОСТ 13568
8
21

Номер детали на чертеже:

21

Цепь ПР-12,7-900-2 ГОСТ 13568

Заводской номер: Цепь ПР-12,7-900-2 ГОСТ 13568 Количество на модель: 8
Цепь ПР-12,7-900-2 ГОСТ 13568
8
22

Номер детали на чертеже:

22

Гайка М8-6Н.6.019 ГОСТ 5915

Заводской номер: Гайка М8-6Н.6.019 ГОСТ 5915 Количество на модель: 8
Гайка М8-6Н.6.019 ГОСТ 5915
8
23

Номер детали на чертеже:

23

Шайба 8.65Г.019 ГОСТ 6402

Заводской номер: Шайба 8.65Г.019 ГОСТ 6402 Количество на модель: 8
Шайба 8.65Г.019 ГОСТ 6402
8
24

Номер детали на чертеже:

24

Шайба С.8х1,5.01.019 ГОСТ 11371

Заводской номер: Шайба С.8х1,5.01.019 ГОСТ 11371 Количество на модель: 8
Шайба С.8х1,5.01.019 ГОСТ 11371
8
25

Номер детали на чертеже:

25

Гайка М10-6Н.6.019 ГОСТ 5915

Заводской номер: Гайка М10-6Н.6.019 ГОСТ 5915 Количество на модель: 16
Гайка М10-6Н.6.019 ГОСТ 5915
16
26

Номер детали на чертеже:

26

Шайба

Заводской номер: Н-126.13.605 Количество на модель: 16
Н-126.13.605
16
27

Номер детали на чертеже:

27

Шайба С. 18х1.01.019 ГОСТ 11371

Заводской номер: Шайба С. 18х1.01.019 ГОСТ 11371 Количество на модель: 88
Шайба С. 18х1.01.019 ГОСТ 11371
88
28

Номер детали на чертеже:

28

Болт М10-6gх30.58.019 ГОСТ 7802

Заводской номер: Болт М10-6gх30.58.019 ГОСТ 7802 Количество на модель: 8
Болт М10-6gх30.58.019 ГОСТ 7802
8
29

Номер детали на чертеже:

29

Дно

Заводской номер: Н-126.13.040 Количество на модель: 8
Н-126.13.040
8
30

Номер детали на чертеже:

30

Шайба 10.65Г.019 ГОСТ 6402

Заводской номер: Шайба 10.65Г.019 ГОСТ 6402 Количество на модель: 24
Шайба 10.65Г.019 ГОСТ 6402
24
32

Номер детали на чертеже:

32

Втулка

Заводской номер: Н-041.19.001 Количество на модель: 16
Н-041.19.001
16
33

Номер детали на чертеже:

33

Масленка 1.2.Ц6хр ГОСТ 19853

Заводской номер: Масленка 1.2.Ц6хр ГОСТ 19853 Количество на модель: 16
Масленка 1.2.Ц6хр ГОСТ 19853
16
34

Номер детали на чертеже:

34

Болт М10-6gх40.58.019 ГОСТ 7796

Заводской номер: Болт М10-6gх40.58.019 ГОСТ 7796 Количество на модель: 16
Болт М10-6gх40.58.019 ГОСТ 7796
16
36

Номер детали на чертеже:

36

Шайба С.10.01.019 ГОСТ 11371

Заводской номер: Шайба С.10.01.019 ГОСТ 11371 Количество на модель: 16
Шайба С.10.01.019 ГОСТ 11371
16
37

Номер детали на чертеже:

37

Шайба

Заводской номер: Н-041.19.201 Количество на модель: 8
Н-041.19.201
8
39

Номер детали на чертеже:

39

Шплинт 4х25.019 ГОСТ 397

Заводской номер: Шплинт 4х25.019 ГОСТ 397 Количество на модель: 8
Шплинт 4х25.019 ГОСТ 397
8
40

Номер детали на чертеже:

40

Винт В1 М6-6gх10.58.019 ГОСТ 17473

Заводской номер: Винт В1 М6-6gх10.58.019 ГОСТ 17473 Количество на модель: 8
Винт В1 М6-6gх10.58.019 ГОСТ 17473
8
41

Номер детали на чертеже:

41

Шайба

Заводской номер: Н-126.13.418 Количество на модель: 8
Н-126.13.418
8
42

Номер детали на чертеже:

42

Шайба

Заводской номер: Н-126.13.414-01 Количество на модель: 24
Н-126.13.414-01
24
43

Номер детали на чертеже:

43

Гайка М8-6Н К4 33-8 ГОСТ 3032

Заводской номер: Гайка М8-6Н К4 33-8 ГОСТ 3032 Количество на модель: 48
Гайка М8-6Н К4 33-8 ГОСТ 3032
48
45

Номер детали на чертеже:

45

Шпилька

Заводской номер: Н-129.13.609 Количество на модель: 16
Н-129.13.609
16
49

Номер детали на чертеже:

49

Болт М8-6дх20.58.019 ГОСТ 7802

Заводской номер: Болт М8-6дх20.58.019 ГОСТ 7802 Количество на модель: 8
Болт М8-6дх20.58.019 ГОСТ 7802
8
50

Номер детали на чертеже:

50

Шайба 0.8х1,5.01.019 ГОСТ 11371

Заводской номер: Шайба 0.8х1,5.01.019 ГОСТ 11371 Количество на модель: 16
Шайба 0.8х1,5.01.019 ГОСТ 11371
16
53

Номер детали на чертеже:

53

Болт М8-6дх16.58.019 ГОСТ 7796

Заводской номер: Болт М8-6дх16.58.019 ГОСТ 7796 Количество на модель: 8
Болт М8-6дх16.58.019 ГОСТ 7796
8
57

Номер детали на чертеже:

57

Втулка

Заводской номер: Н-126.13.006 Количество на модель: 16
Н-126.13.006
16
