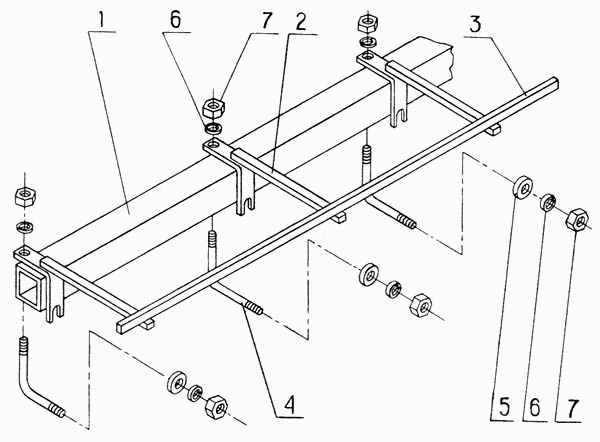

Рамка крепления туковысевающих аппаратов 509.046.2240 КРНВ-5.6-02. Каталог 2008г.

Колесо несущее КРНВ-5.6-02 Привод туковысевающих аппаратов КРНВ-5.6-02

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рама

Заводской номер: КРН46.010 Количество на модель: 1
КРН46.010
1
2

Номер детали на чертеже:

2

Рамка

Заводской номер: КРН 46.390 Количество на модель: 1
КРН 46.390
1
3

Номер детали на чертеже:

3

Рамка

Заводской номер: КРН 46.390-01 Количество на модель: 1
КРН 46.390-01
1
4

Номер детали на чертеже:

4

Скоба

Заводской номер: 5М16х175х175/35.56. Ц9хр Количество на модель: 6
5М16х175х175/35.56. Ц9хр
6
5

Номер детали на чертеже:

5

Шайба

Заводской номер: С 16.01.10.019 ГОСТ 11371 Количество на модель: 6
С 16.01.10.019 ГОСТ 11371
6
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 16.65Г.019 ГОСТ 6402 Количество на модель: 12
16.65Г.019 ГОСТ 6402
12
7

Номер детали на чертеже:

7

Гайка

Заводской номер: М16.6Н.6.019 ГОСТ 5915 Количество на модель: 12
М16.6Н.6.019 ГОСТ 5915
12
