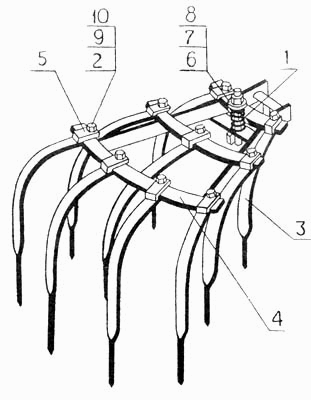

Секция бороны КРНВ-5.6-02. Каталог 2008г.

Диски защитные КРНВ-5.6-02 Рабочие органы КРНВ-5.6-02

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Рамка

Заводской номер: КЛТ-30.150 Количество на модель:
КЛТ-30.150
1

Номер детали на чертеже:

1

Пружина

Заводской номер: У.08.601-03 Количество на модель: 13
У.08.601-03
13
2

Номер детали на чертеже:

2

Болт

Заводской номер: М8-6gх30.66.019 ГОСТ 7796 Количество на модель: 65
М8-6gх30.66.019 ГОСТ 7796
65
3

Номер детали на чертеже:

3

Зуб

Заводской номер: КЭН-00.401 Количество на модель: 65
КЭН-00.401
65
4

Номер детали на чертеже:

4

Рамка звена

Заводской номер: КБС-05.010 Количество на модель: 13
КБС-05.010
13
5

Номер детали на чертеже:

5

Скоба

Заводской номер: КРН-579 Количество на модель: 65
КРН-579
65
6

Номер детали на чертеже:

6

Колпачок

Заводской номер: У.01.401 Количество на модель: 13
У.01.401
13
7

Номер детали на чертеже:

7

Тяга

Заводской номер: КЛТ-30.603 Количество на модель: 13
КЛТ-30.603
13
8

Номер детали на чертеже:

8

Гайка

Заводской номер: М10-6Н.6.019 ГОСТ 5915 Количество на модель: 26
М10-6Н.6.019 ГОСТ 5915
26
9

Номер детали на чертеже:

9

Гайка

Заводской номер: М8-6Н.6.019 ГОСТ 5915 Количество на модель: 65
М8-6Н.6.019 ГОСТ 5915
65
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 8.65Г.019 ГОСТ 6402 Количество на модель: 65
8.65Г.019 ГОСТ 6402
65
