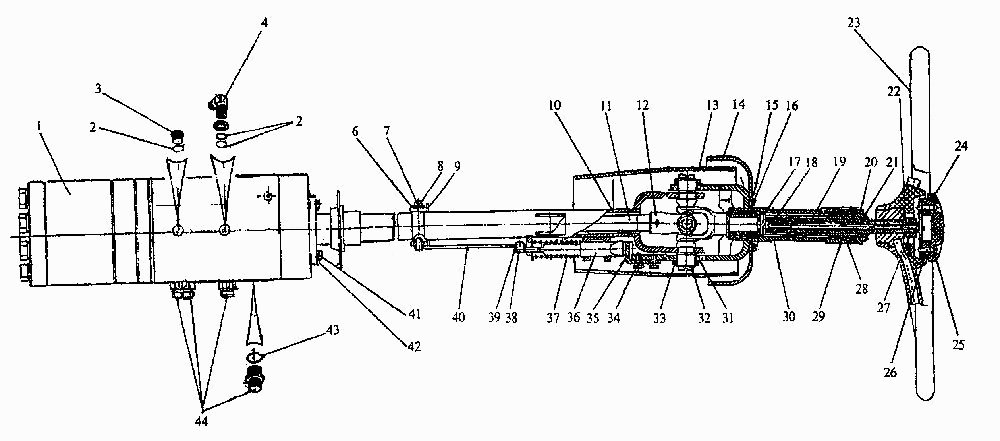

Колонка рулевая K-744P1. Каталог 2001г.

Схема гидравлических систем управления поворотом и навесного оборудования K-744P1 Регулятор расхода K-744P1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гидроруль ОКР 6/2000-У1 ТУ 4145-001-2627023-94

Заводской номер: [Гидроруль ОКР 6/2000-У1 ТУ 4145-001-2627023-94] Количество на модель: 12
[Гидроруль ОКР 6/2000-У1 ТУ 4145-001-2627023-94]
12
2

Номер детали на чертеже:

2

Кольцо 009-012-19-1-3 ГОСТ 9833-73

Заводской номер: [Кольцо 009-012-19-1-3 ГОСТ 9833-73] Количество на модель: 1
[Кольцо 009-012-19-1-3 ГОСТ 9833-73]
1
3

Номер детали на чертеже:

3

Пробка

Заводской номер: 744Р-3401009 Количество на модель: 1
744Р-3401009
1
4

Номер детали на чертеже:

4

Угольник

Заводской номер: 744Р-3401003 Количество на модель: 4
744Р-3401003
4
6

Номер детали на чертеже:

6

Шайба 10.01.019 ГОСТ 11371-78

Заводской номер: [Шайба 10.01.019 ГОСТ 11371-78] Количество на модель: 1
[Шайба 10.01.019 ГОСТ 11371-78]
1
7

Номер детали на чертеже:

7

Шплинт 2,5х16.016 ГОСТ 397-79

Заводской номер: [Шплинт 2,5х16.016 ГОСТ 397-79] Количество на модель: 1
[Шплинт 2,5х16.016 ГОСТ 397-79]
1
8

Номер детали на чертеже:

8

Ось 6-10b12х65.20.Ц6Хр ГОСТ 9650-80

Заводской номер: [Ось 6-10b12х65.20.Ц6Хр ГОСТ 9650-80] Количество на модель: 11
[Ось 6-10b12х65.20.Ц6Хр ГОСТ 9650-80]
11
9

Номер детали на чертеже:

9

Педаль

Заводской номер: 700А.34.01.070 Количество на модель: 1
700А.34.01.070
1
10

Номер детали на чертеже:

10

Колонка

Заводской номер: 744Р-3401030-1 Количество на модель: 1
744Р-3401030-1
1
11

Номер детали на чертеже:

11

Вал

Заводской номер: 744Р-3401001 Количество на модель: 1
744Р-3401001
1
12

Номер детали на чертеже:

12

Вал

Заводской номер: 744Р-3401090 Количество на модель: 1
744Р-3401090
1
13

Номер детали на чертеже:

13

Кожух

Заводской номер: 2256010-3401035 Количество на модель: 1
2256010-3401035
1
14

Номер детали на чертеже:

14

Колпак

Заводской номер: 2256010-3401027 Количество на модель: 1
2256010-3401027
1
15

Номер детали на чертеже:

15

Шайба 6.65Г.05 ГОСТ 6402-70

Заводской номер: [Шайба 6.65Г.05 ГОСТ 6402-70] Количество на модель: 4
[Шайба 6.65Г.05 ГОСТ 6402-70]
4
16

Номер детали на чертеже:

16

Винт ВМ6-6gх12.48.019 ГОСТ 17473-80

Заводской номер: [Винт ВМ6-6gх12.48.019 ГОСТ 17473-80] Количество на модель: 4
[Винт ВМ6-6gх12.48.019 ГОСТ 17473-80]
4
17

Номер детали на чертеже:

17

Штифт

Заводской номер: 2256010-3401029 Количество на модель: 1
2256010-3401029
1
18

Номер детали на чертеже:

18

Стопор

Заводской номер: 2256010-3401033 Количество на модель: 1
2256010-3401033
1
19

Номер детали на чертеже:

19

Вал

Заводской номер: 744Р-3401011 Количество на модель: 1
744Р-3401011
1
20

Номер детали на чертеже:

20

Гайка

Заводской номер: 744Р-3401012 Количество на модель: 1
744Р-3401012
1
21

Номер детали на чертеже:

21

Гайка

Заводской номер: 700А.34.01.021 Количество на модель: 3
700А.34.01.021
3
22

Номер детали на чертеже:

22

Стержень

Заводской номер: 744Р-3401100 Количество на модель: 1
744Р-3401100
1
23

Номер детали на чертеже:

23

Колесо рулевое черт. 66-3402015-02 ТУ 6-19-262-84

Заводской номер: [Колесо рулевое черт. 66-3402015-02 ТУ 6-19-262-84] Количество на модель: 1
[Колесо рулевое черт. 66-3402015-02 ТУ 6-19-262-84]
1
24

Номер детали на чертеже:

24

Маховик

Заводской номер: 744Р-3400007 Количество на модель: 1
744Р-3400007
1
26

Номер детали на чертеже:

26

Винт ВМ6-6gх25.49.019 ГОСТ 17473-80

Заводской номер: [Винт ВМ6-6gх25.49.019 ГОСТ 17473-80] Количество на модель: 4
[Винт ВМ6-6gх25.49.019 ГОСТ 17473-80]
4
27

Номер детали на чертеже:

27

Гайка М16-6Н.8С.019 ГОСТ 5927-70

Заводской номер: [Гайка М16-6Н.8С.019 ГОСТ 5927-70] Количество на модель: 1
[Гайка М16-6Н.8С.019 ГОСТ 5927-70]
1
28

Номер детали на чертеже:

28

Втулка

Заводской номер: 2256010-3401022 Количество на модель: 2
2256010-3401022
2
29

Номер детали на чертеже:

29

Амортизатор

Заводской номер: 2256010-3401021 Количество на модель: 2
2256010-3401021
2
30

Номер детали на чертеже:

30

Вилка

Заводской номер: 744Р-3401080 Количество на модель: 1
744Р-3401080
1
31

Номер детали на чертеже:

31

Шайба стопорная

Заводской номер: 700А.34.01.022 Количество на модель: 2
700А.34.01.022
2
32

Номер детали на чертеже:

32

Ось

Заводской номер: 700А.34.01.019 Количество на модель: 2
700А.34.01.019
2
34

Номер детали на чертеже:

34

Болт М8-6gх16.56.019 ГОСТ 7808-70

Заводской номер: [Болт М8-6gх16.56.019 ГОСТ 7808-70] Количество на модель: 4
[Болт М8-6gх16.56.019 ГОСТ 7808-70]
4
35

Номер детали на чертеже:

35

Сектор

Заводской номер: 744Р-3401060 Количество на модель: 1
744Р-3401060
1
36

Номер детали на чертеже:

36

Стопор

Заводской номер: 700А.34.01.015 Количество на модель: 1
700А.34.01.015
1
37

Номер детали на чертеже:

37

Пружина

Заводской номер: 700А.34.01.014 Количество на модель: 1
700А.34.01.014
1
38

Номер детали на чертеже:

38

Ось 6-8b12х16.20.Ц6Хр ГОСТ 9650-80

Заводской номер: [Ось 6-8b12х16.20.Ц6Хр ГОСТ 9650-80] Количество на модель: 2
[Ось 6-8b12х16.20.Ц6Хр ГОСТ 9650-80]
2
39

Номер детали на чертеже:

39

Шплинт 2х14.016 ГОСТ 397-79

Заводской номер: [Шплинт 2х14.016 ГОСТ 397-79] Количество на модель: 2
[Шплинт 2х14.016 ГОСТ 397-79]
2
40

Номер детали на чертеже:

40

Тяга

Заводской номер: 744Р-3401002 Количество на модель: 1
744Р-3401002
1
41

Номер детали на чертеже:

41

Болт М10-6gх25.56.019 ГОСТ 7808-70

Заводской номер: [Болт М10-6gх25.56.019 ГОСТ 7808-70] Количество на модель: 4
[Болт М10-6gх25.56.019 ГОСТ 7808-70]
4
42

Номер детали на чертеже:

42

Шайба 10.65Г.05 ГОСТ 6402-70

Заводской номер: [Шайба 10.65Г.05 ГОСТ 6402-70] Количество на модель: 4
[Шайба 10.65Г.05 ГОСТ 6402-70]
4
43

Номер детали на чертеже:

43

Кольцо 027-031-25-1-3 ГОСТ 9833-73

Заводской номер: [Кольцо 027-031-25-1-3 ГОСТ 9833-73] Количество на модель: 4
[Кольцо 027-031-25-1-3 ГОСТ 9833-73]
4
037115
027-031-25
Кольцо 027-031-25 ГОСТ 9833-73
Код: 037115
Артикул: 027-031-25,
277 в наличии

На складах : 277 шт.

23 шт. Томилино р.п., Люберецкий р-н 132 шт. Москва, Кетчерская ул. 10 шт. Москва, Рябиновая ул. 39 шт. Москва, Каширское ш. 53 шт. Москва, Хабаровская ул. 10 шт. Нефтекамск 10 шт. Пермь
Производитель:
165242
БЕЛАРУСЬРЕЗИНОТЕХНИКА
027-031-25-2-2
Кольцо 027-031-25 ГОСТ 9833-73 ОАО БРТ
Код: 165242
Артикул: 027-031-25-2-2,
80 в наличии

На складах : 80 шт.

80 шт. Машково д., Люберецкий р-н
Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА
44

Номер детали на чертеже:

44

Штуцер

Заводской номер: 744Р-3401007 Количество на модель: 4
744Р-3401007
4
