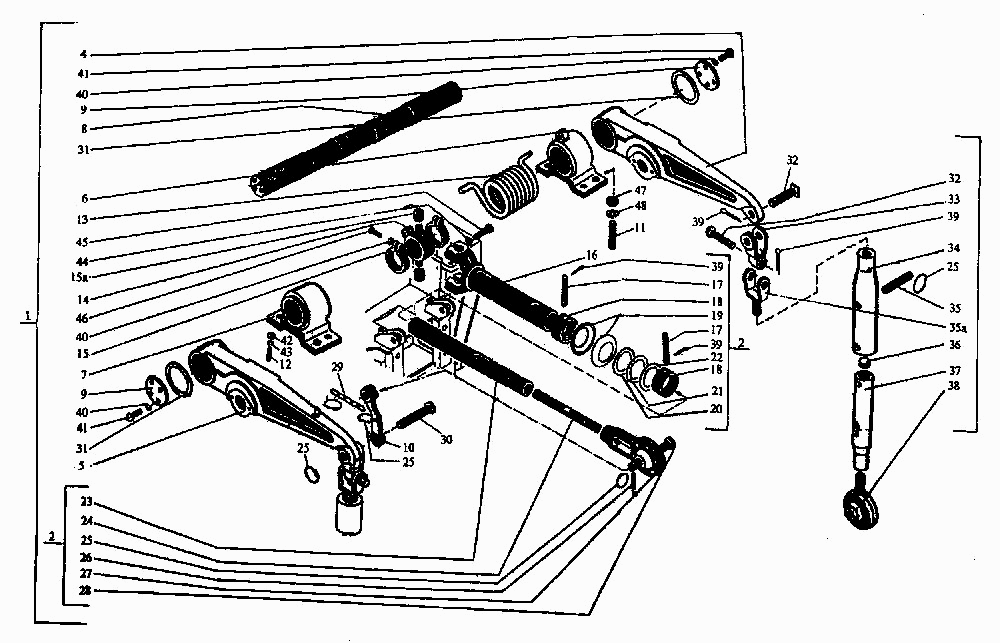

Механизм навески (верхняя часть) K-744P1. Каталог 2001г.

Вал карданный механизма отбора мощности K-744P1 Механизм навески (нижняя часть) K-744P1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Вал рычагов

Заводской номер: 2256010-4628130 Количество на модель: 1
2256010-4628130
1
2

Номер детали на чертеже:

2

Тяга центральная

Заводской номер: 700А.46.28.010-2 Количество на модель: 1
700А.46.28.010-2
1
3

Номер детали на чертеже:

3

Раскос вертикальный

Заводской номер: 700.46.28.070 Количество на модель: 2
700.46.28.070
2
4

Номер детали на чертеже:

4

Рычаг главный

Заводской номер: 2256010-4628370 Количество на модель: 1
2256010-4628370
1
5

Номер детали на чертеже:

5

Рычаг главный

Заводской номер: 2256010-4628370-01 Количество на модель: 1
2256010-4628370-01
1
6

Номер детали на чертеже:

6

Опора правая

Заводской номер: 2256010-4628440 Количество на модель: 1
2256010-4628440
1
7

Номер детали на чертеже:

7

Опора

Заводской номер: 2256010-4628127 Количество на модель: 1
2256010-4628127
1
8

Номер детали на чертеже:

8

Вал рычагов

Заводской номер: 2256010-4628038-1 Количество на модель: 1
2256010-4628038-1
1
9

Номер детали на чертеже:

9

Заглушка

Заводской номер: 2256010-4628111 Количество на модель: 2
2256010-4628111
2
10

Номер детали на чертеже:

10

Кронштейн

Заводской номер: 2256010-4628099 Количество на модель: 1
2256010-4628099
1
11

Номер детали на чертеже:

11

Шпилька

Заводской номер: 2256010-4628129 Количество на модель: 1
2256010-4628129
1
12

Номер детали на чертеже:

12

Шпилька

Заводской номер: 2256010-4628128 Количество на модель: 3
2256010-4628128
3
13

Номер детали на чертеже:

13

Пружина

Заводской номер: 700А.46.28.267 Количество на модель: 1
700А.46.28.267
1
14

Номер детали на чертеже:

14

Цапфа

Заводской номер: 700А.46.28.247 Количество на модель: 1
700А.46.28.247
1
15

Номер детали на чертеже:

15

Хомут

Заводской номер: 700.46.28.042-1 Количество на модель: 2
700.46.28.042-1
2
15

Номер детали на чертеже:

15

Втулка

Заводской номер: 700.46.28.038-1 Количество на модель: 2
700.46.28.038-1
2
16

Номер детали на чертеже:

16

Вилка

Заводской номер: 700А.46.28.050 Количество на модель: 1
700А.46.28.050
1
17

Номер детали на чертеже:

17

Палец

Заводской номер: 700А.46.28.011 Количество на модель: 2
700А.46.28.011
2
18

Номер детали на чертеже:

18

Втулка

Заводской номер: 700А.46.28.012 Количество на модель: 2
700А.46.28.012
2
19

Номер детали на чертеже:

19

Пружина тарельчатая

Заводской номер: 700.46.28.014 Количество на модель: 16
700.46.28.014
16
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 700.46.28.015 Количество на модель: 1
700.46.28.015
1
21

Номер детали на чертеже:

21

Шайба

Заводской номер: 700.46.28.016-1 Количество на модель: 14
700.46.28.016-1
14
22

Номер детали на чертеже:

22

Шайба

Заводской номер: 700.46.28.016-2 Количество на модель: 4
700.46.28.016-2
4
23

Номер детали на чертеже:

23

Труба

Заводской номер: 700А.46.28.018 Количество на модель: 1
700А.46.28.018
1
24

Номер детали на чертеже:

24

Винт стяжной

Заводской номер: 700.46.28.023-1 Количество на модель: 1
700.46.28.023-1
1
25

Номер детали на чертеже:

25

Кольцо

Заводской номер: 700.46.28.272-1 Количество на модель: 10
700.46.28.272-1
10
26

Номер детали на чертеже:

26

Чека

Заводской номер: 700.46.28.203 Количество на модель: 1
700.46.28.203
1
27

Номер детали на чертеже:

27

Шарнир

Заводской номер: 700А.46.28.040-2 Количество на модель: 1
700А.46.28.040-2
1
28

Номер детали на чертеже:

28

Палец

Заводской номер: 700.46.28.027-1 Количество на модель: 1
700.46.28.027-1
1
29

Номер детали на чертеже:

29

Цепь

Заводской номер: 700.46.28.031-1 Количество на модель: 1
700.46.28.031-1
1
30

Номер детали на чертеже:

30

Ось

Заводской номер: 700А.46.28.259 Количество на модель: 1
700А.46.28.259
1
31

Номер детали на чертеже:

31

Шайба

Заводской номер: 700.46.28.016-4 Количество на модель: 12
700.46.28.016-4
12
32

Номер детали на чертеже:

32

Ось

Заводской номер: 700.46.28.258 Количество на модель: 1
700.46.28.258
1
33

Номер детали на чертеже:

33

Вилка

Заводской номер: 700.46.28.054-2 Количество на модель: 2
700.46.28.054-2
2
34

Номер детали на чертеже:

34

Труба

Заводской номер: 700А.46.28.062 Количество на модель: 2
700А.46.28.062
2
35

Номер детали на чертеже:

35

Палец

Заводской номер: 700А.46.28.051 Количество на модель: 2
700А.46.28.051
2
35

Номер детали на чертеже:

35

Винт

Заводской номер: 700.46.28.053 Количество на модель: 2
700.46.28.053
2
36

Номер детали на чертеже:

36

Заглушка

Заводской номер: 700.46.28.274 Количество на модель: 2
700.46.28.274
2
37

Номер детали на чертеже:

37

Труба внутренняя

Заводской номер: 700.46.28.248 Количество на модель: 1
700.46.28.248
1
38

Номер детали на чертеже:

38

Шарнир

Заводской номер: 700А.46.28.080-1 Количество на модель: 2
700А.46.28.080-1
2
39

Номер детали на чертеже:

39

Шплинт 6,3х45

Заводской номер: [Шплинт 6,3х45] Количество на модель: 8
[Шплинт 6,3х45]
8
40

Номер детали на чертеже:

40

Шайба 12.65Г

Заводской номер: [Шайба 12.65Г] Количество на модель: 10
[Шайба 12.65Г]
10
41

Номер детали на чертеже:

41

Болт М12х25

Заводской номер: [Болт М12х25] Количество на модель: 4
[Болт М12х25]
4
42

Номер детали на чертеже:

42

Гайка М24

Заводской номер: [Гайка М24] Количество на модель: 8
[Гайка М24]
8
43

Номер детали на чертеже:

43

Шайба 24.65Г

Заводской номер: [Шайба 24.65Г] Количество на модель: 8
[Шайба 24.65Г]
8
44

Номер детали на чертеже:

44

Шайба стопорная 20.01

Заводской номер: [Шайба стопорная 20.01] Количество на модель: 2
[Шайба стопорная 20.01]
2
45

Номер детали на чертеже:

45

Болт М20х1,5х100,0

Заводской номер: [Болт М20х1,5х100,0] Количество на модель: 2
[Болт М20х1,5х100,0]
2
46

Номер детали на чертеже:

46

Болт М12х50

Заводской номер: [Болт М12х50] Количество на модель: 2
[Болт М12х50]
2
47

Номер детали на чертеже:

47

Гайка М27

Заводской номер: [Гайка М27] Количество на модель: 2
[Гайка М27]
2
48

Номер детали на чертеже:

48

Шайба 27.65Г

Заводской номер: [Шайба 27.65Г] Количество на модель: 2
[Шайба 27.65Г]
2
