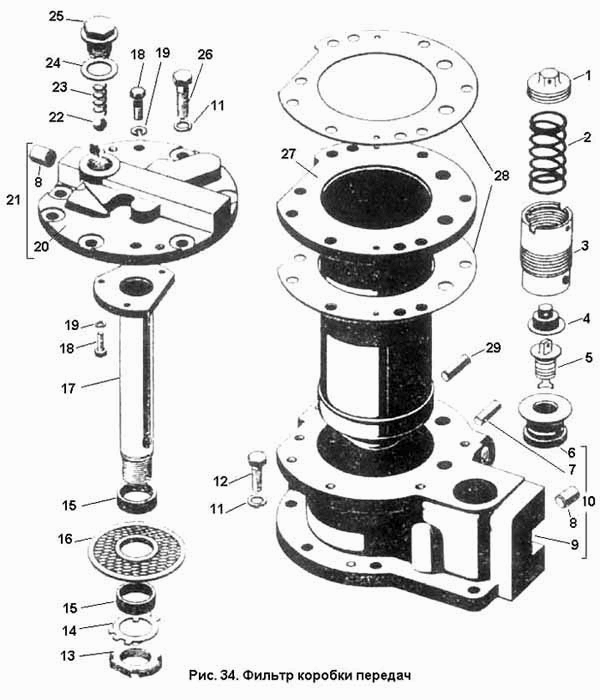

Фильтр коробки передач К-701

Насос масляный коробки передач К-701 Кулиса коробки передач К-701

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Фильтр коробки передач в сборе

Заводской номер: 700.17.16.000.4 Количество на модель:
700.17.16.000.4
1

Номер детали на чертеже:

1

Пробка

Заводской номер: 700.17.16.103 Количество на модель: 1
700.17.16.103
1
2

Номер детали на чертеже:

2

Пружина

Заводской номер: 700.17.16.105 Количество на модель: 1
700.17.16.105
1
3

Номер детали на чертеже:

3

Гильза

Заводской номер: 700.17.16.104 Количество на модель: 1
700.17.16.104
1
4

Номер детали на чертеже:

4

Тарелка

Заводской номер: 700.17.16.106 Количество на модель: 1
700.17.16.106
1
5

Номер детали на чертеже:

5

Клапан

Заводской номер: 700.17.16.107 Количество на модель: 1
700.17.16.107
1
6

Номер детали на чертеже:

6

Седло капана

Заводской номер: 700.17.16.108 Количество на модель: 1
700.17.16.108
1
7

Номер детали на чертеже:

7

Штифт 10Пр22Х28 ГОСТ 3128-70

Заводской номер: Штифт 10Пр22Х28 ГОСТ 3128-70 Количество на модель: 1
Штифт 10Пр22Х28 ГОСТ 3128-70
1
8

Номер детали на чертеже:

8

Заглушка

Заводской номер: 700.17.16.083-01 Количество на модель: 2
700.17.16.083-01
2
9

Номер детали на чертеже:

9

Корпус

Заводской номер: 700.17.16.034-4 Количество на модель: 1
700.17.16.034-4
1
10

Номер детали на чертеже:

10

Корпус в сборе

Заводской номер: 700.17.16.090-1 Количество на модель: 1
700.17.16.090-1
1
11

Номер детали на чертеже:

11

Шайба 10.65Г ГОСТ 6402-70

Заводской номер: Шайба 10.65Г ГОСТ 6402-70 Количество на модель: 15
Шайба 10.65Г ГОСТ 6402-70
15
12

Номер детали на чертеже:

12

Болт М10Х25 ГОСТ 7808-70

Заводской номер: Болт М10Х25 ГОСТ 7808-70 Количество на модель: 7
Болт М10Х25 ГОСТ 7808-70
7
13

Номер детали на чертеже:

13

Гайка

Заводской номер: 700.17.16.099 Количество на модель: 1
700.17.16.099
1
14

Номер детали на чертеже:

14

Шайба стопорная 27.01 ГОСТ 11872-73

Заводской номер: Шайба стопорная 27.01 ГОСТ 11872-73 Количество на модель: 1
Шайба стопорная 27.01 ГОСТ 11872-73
1
15

Номер детали на чертеже:

15

Втулка

Заводской номер: 700.17.16.077 Количество на модель: 2
700.17.16.077
2
16

Номер детали на чертеже:

16

Секция фильтра в сборе

Заводской номер: 700.17.16.170 Количество на модель: 23
700.17.16.170
23
17

Номер детали на чертеже:

17

Основание в сборе

Заводской номер: 700.17.16.120 Количество на модель: 1
700.17.16.120
1
18

Номер детали на чертеже:

18

Болт М6Х18 ГОСТ 7805-70

Заводской номер: Болт М6Х18 ГОСТ 7805-70 Количество на модель: 3
Болт М6Х18 ГОСТ 7805-70
3
19

Номер детали на чертеже:

19

Шайба 6.65Г ГОСТ 6402-70

Заводской номер: Шайба 6.65Г ГОСТ 6402-70 Количество на модель: 5
Шайба 6.65Г ГОСТ 6402-70
5
20

Номер детали на чертеже:

20

Крышка

Заводской номер: 700.17.16.036-4 Количество на модель: 1
700.17.16.036-4
1
21

Номер детали на чертеже:

21

Крышка в сборе

Заводской номер: 700.17.16.110 Количество на модель: 1
700.17.16.110
1
22

Номер детали на чертеже:

22

Шарик БV 16мм Н ГОСТ 3722-60

Заводской номер: Шарик БV 16мм Н ГОСТ 3722-60 Количество на модель: 1
Шарик БV 16мм Н ГОСТ 3722-60
1
23

Номер детали на чертеже:

23

Пружина

Заводской номер: 700.46.14.039 Количество на модель: 1
700.46.14.039
1
24

Номер детали на чертеже:

24

Прокладка

Заводской номер: 700.17.16.094-01 Количество на модель: 1
700.17.16.094-01
1
25

Номер детали на чертеже:

25

Пробка

Заводской номер: 700.17.16.093 Количество на модель: 1
700.17.16.093
1
26

Номер детали на чертеже:

26

Болт М10Х35 ГОСТ 7808-70

Заводской номер: Болт М10Х35 ГОСТ 7808-70 Количество на модель: 7
Болт М10Х35 ГОСТ 7808-70
7
27

Номер детали на чертеже:

27

Стакан в сборе

Заводской номер: 700.17.16.100 Количество на модель: 1
700.17.16.100
1
28

Номер детали на чертеже:

28

Прокладка

Заводской номер: 700.17.16.078 Количество на модель: 1
700.17.16.078
1
29

Номер детали на чертеже:

29

Штифт

Заводской номер: 700.17.16.109 Количество на модель: 1
700.17.16.109
1
