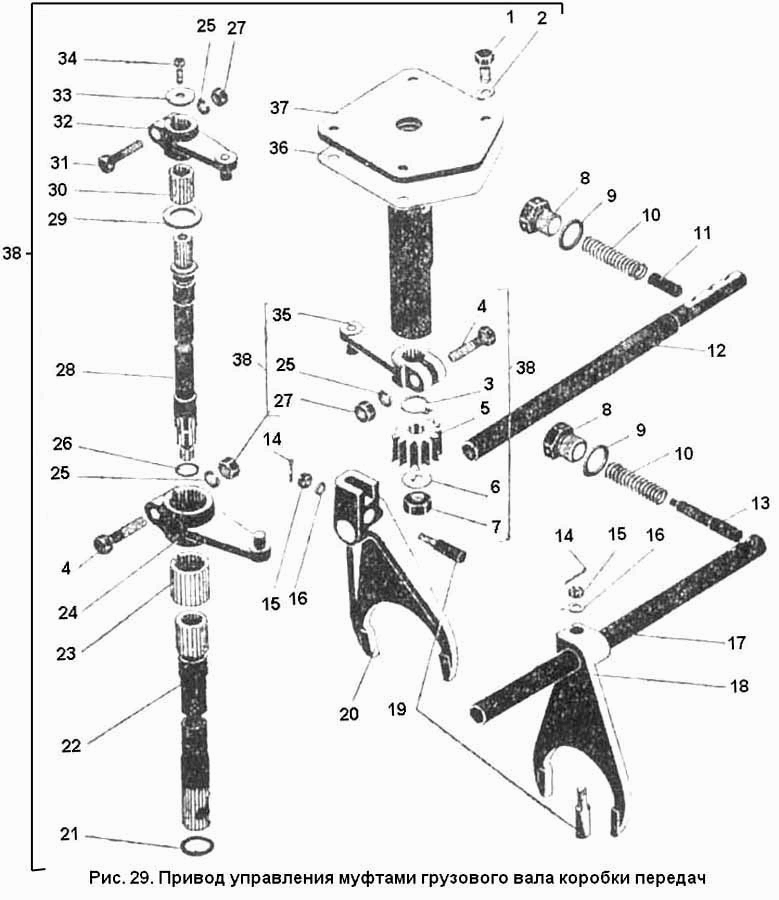

Привод управления муфтами грузового вала коробки передач К-701

Вал раздаточной коробки передач К-701 Привод управления муфтами раздаточного вала коробки передач К-701

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шайба 12.65Г ГОСТ 6402-70

Заводской номер: Шайба 12.65Г ГОСТ 6402-70 Количество на модель: 4
Шайба 12.65Г ГОСТ 6402-70
4
2

Номер детали на чертеже:

2

Болт М12Х25 ГОСТ 7808-70

Заводской номер: Болт М12Х25 ГОСТ 7808-70 Количество на модель: 4
Болт М12Х25 ГОСТ 7808-70
4
3

Номер детали на чертеже:

3

Кольцо Б20 ГОСТ 13942-68

Заводской номер: Кольцо Б20 ГОСТ 13942-68 Количество на модель: 1
Кольцо Б20 ГОСТ 13942-68
1
4

Номер детали на чертеже:

4

Болт М10Х50 ГОСТ 7811-70

Заводской номер: Болт М10Х50 ГОСТ 7811-70 Количество на модель: 1
Болт М10Х50 ГОСТ 7811-70
1
5

Номер детали на чертеже:

5

Шестерня

Заводской номер: 700А.17.01.243 Количество на модель: 1
700А.17.01.243
1
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 700.17.01.484 Количество на модель: 1
700.17.01.484
1
7

Номер детали на чертеже:

7

Гайка М14 ГОСТ 5927-70

Заводской номер: Гайка М14 ГОСТ 5927-70 Количество на модель: 1
Гайка М14 ГОСТ 5927-70
1
8

Номер детали на чертеже:

8

Пробка

Заводской номер: 700.1701.332 Количество на модель: 2
700.1701.332
2
9

Номер детали на чертеже:

9

Прокладка ФГ28Х34Х2 МН 3138-62

Заводской номер: Прокладка ФГ28Х34Х2 МН 3138-62 Количество на модель: 2
Прокладка ФГ28Х34Х2 МН 3138-62
2
10

Номер детали на чертеже:

10

Пружина

Заводской номер: 700.17.01.343 Количество на модель: 2
700.17.01.343
2
11

Номер детали на чертеже:

11

Фиксатор

Заводской номер: 700.17.01.353 Количество на модель: 1
700.17.01.353
1
12

Номер детали на чертеже:

12

Валик

Заводской номер: 700.17.01.483 Количество на модель: 1
700.17.01.483
1
13

Номер детали на чертеже:

13

Фиксатор

Заводской номер: 700.17.01-345-1 Количество на модель:
700.17.01-345-1
14

Номер детали на чертеже:

14

Шплинт 25Х25 ГОСТ 397-79

Заводской номер: Шплинт 25Х25 ГОСТ 397-79 Количество на модель: 2
Шплинт 25Х25 ГОСТ 397-79
2
15

Номер детали на чертеже:

15

Гайка М10 ГОСТ 5933-73

Заводской номер: Гайка М10 ГОСТ 5933-73 Количество на модель: 2
Гайка М10 ГОСТ 5933-73
2
16

Номер детали на чертеже:

16

Шайба 10.01 ГОСТ 11371-78

Заводской номер: Шайба 10.01 ГОСТ 11371-78 Количество на модель: 2
Шайба 10.01 ГОСТ 11371-78
2
17

Номер детали на чертеже:

17

Валик-рейка

Заводской номер: 700.17.01.495 Количество на модель: 1
700.17.01.495
1
18

Номер детали на чертеже:

18

Вилка

Заводской номер: 700.17.01.143-2 Количество на модель: 1
700.17.01.143-2
1
19

Номер детали на чертеже:

19

Клин

Заводской номер: 700.17.01.482 Количество на модель: 2
700.17.01.482
2
20

Номер детали на чертеже:

20

Вилка

Заводской номер: 700.17.01.144-2 Количество на модель: 1
700.17.01.144-2
1
21

Номер детали на чертеже:

21

Кольцо Н1-38Х30-3 ГОСТ 18829-73

Заводской номер: Кольцо Н1-38Х30-3 ГОСТ 18829-73 Количество на модель: 1
Кольцо Н1-38Х30-3 ГОСТ 18829-73
1
22

Номер детали на чертеже:

22

Вал полый

Заводской номер: 700.17-01.244-1 Количество на модель: 1
700.17-01.244-1
1
23

Номер детали на чертеже:

23

Втулка

Заводской номер: 700.17.01.296 Количество на модель: 1
700.17.01.296
1
24

Номер детали на чертеже:

24

Рычаг верхний в сборе

Заводской номер: 700.17.01.240-1 Количество на модель: 1
700.17.01.240-1
1
25

Номер детали на чертеже:

25

Шайба 10.65Г ГОСТ 6402-70

Заводской номер: Шайба 10.65Г ГОСТ 6402-70 Количество на модель: 1
Шайба 10.65Г ГОСТ 6402-70
1
26

Номер детали на чертеже:

26

Кольцо Н1-22Х18-3 ГОСТ 18829-73

Заводской номер: Кольцо Н1-22Х18-3 ГОСТ 18829-73 Количество на модель: 1
Кольцо Н1-22Х18-3 ГОСТ 18829-73
1
27

Номер детали на чертеже:

27

Гайка М10 ГОСТ 5927-70

Заводской номер: Гайка М10 ГОСТ 5927-70 Количество на модель: 3
Гайка М10 ГОСТ 5927-70
3
28

Номер детали на чертеже:

28

Валик

Заводской номер: 700.17.01.129-1 Количество на модель: 1
700.17.01.129-1
1
29

Номер детали на чертеже:

29

Кольцо

Заводской номер: 700.17.01.298-1 Количество на модель: 1
700.17.01.298-1
1
30

Номер детали на чертеже:

30

Втулка

Заводской номер: 700.17.01.297 Количество на модель: 1
700.17.01.297
1
31

Номер детали на чертеже:

31

Болт М10Х40 ГОСТ 7811-70

Заводской номер: Болт М10Х40 ГОСТ 7811-70 Количество на модель: 1
Болт М10Х40 ГОСТ 7811-70
1
32

Номер детали на чертеже:

32

Рычаг в сборе

Заводской номер: 700.17.01.250-1 Количество на модель: 1
700.17.01.250-1
1
33

Номер детали на чертеже:

33

Кольцо

Заводской номер: 700.17.01.298-2 Количество на модель: 1
700.17.01.298-2
1
34

Номер детали на чертеже:

34

Болт 3М6Х20 ГОСТ 7805-70

Заводской номер: Болт 3М6Х20 ГОСТ 7805-70 Количество на модель: 1
Болт 3М6Х20 ГОСТ 7805-70
1
35

Номер детали на чертеже:

35

Рычаг нижний в сборе

Заводской номер: 700.17.01.230 Количество на модель: 1
700.17.01.230
1
36

Номер детали на чертеже:

36

Прокладка

Заводской номер: 700.17.01.133-1 Количество на модель: 1
700.17.01.133-1
1
37

Номер детали на чертеже:

37

Корпус в сборе

Заводской номер: 700.17.01.220-1 Количество на модель: 1
700.17.01.220-1
1
38

Номер детали на чертеже:

38

Привод управления муфтами

Заводской номер: 700А.17.01.210 Количество на модель: 1
700А.17.01.210
1
