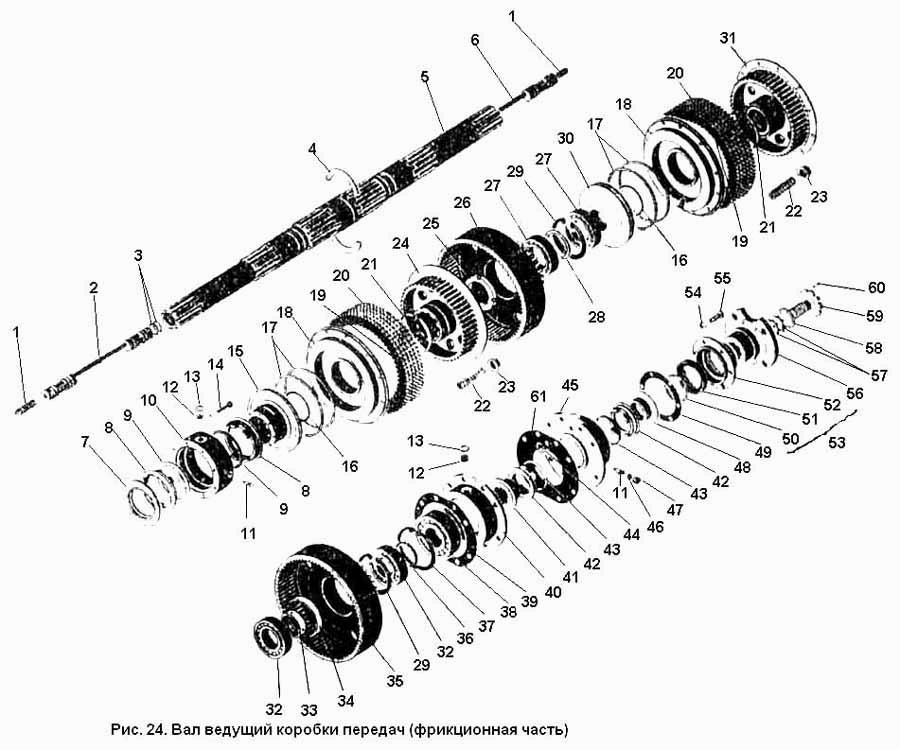

Вал ведущий коробки передач (фрикционная часть) К-701

Редуктор К-701 Вал ведущий коробки передач (редукторная часть) К-701

Вид отображения:

Детали справа

По ширине экрана

700А.17.01.010-1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

60

61

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Вал ведущий в сборе

Заводской номер: 700А.17.01.010-1 Количество на модель: 1

700А.17.01.010-1

1

1

Номер детали на чертеже:

1

Пружина

Заводской номер: 700.17.01.343 Количество на модель: 1

700.17.01.343

1

2

Номер детали на чертеже:

2

Маслопровод

Заводской номер: 700.17.01.710-01 Количество на модель: 1

700.17.01.710-01

1

3

Номер детали на чертеже:

3

Кольцо У-30 Х 25-3 ГОСТ 18829-73

Заводской номер: Кольцо У-30 Х 25-3 ГОСТ 18829-73 Количество на модель: 18

Кольцо У-30 Х 25-3 ГОСТ 18829-73

18

405609

ВИТЯЗЬ

18-26-270*РК 3010

Код: 405609

Артикул: 18-26-270*РК, 3010

Производитель: ВИТЯЗЬ

4

Номер детали на чертеже:

4

Полукольцо

Заводской номер: 700.17.01.365 Количество на модель: 2

700.17.01.365

2

5

Номер детали на чертеже:

5

Вал ведущий

Заводской номер: 700.17.01.011-3 Количество на модель: 1

700.17.01.011-3

1

6

Номер детали на чертеже:

6

Маслопровод

Заводской номер: 700.17.01.710-02 Количество на модель: 1

700.17.01.710-02

1

7

Номер детали на чертеже:

7

Кольцо

Заводской номер: 700.17.01.366 Количество на модель: 1

700.17.01.366

1

8

Номер детали на чертеже:

8

Кольцо уплотнительное

Заводской номер: 700.17.01-051-2 Количество на модель: 2

700.17.01-051-2

2

9

Номер детали на чертеже:

9

Манжета

Заводской номер: 700.17.01.324-2 Количество на модель: 2

700.17.01.324-2

2

10

Номер детали на чертеже:

10

Крышка в сборе

Заводской номер: 700.17.01.590 Количество на модель: 1

700.17.01.590

1

11

Номер детали на чертеже:

11

Винт установочный

Заводской номер: 700.17.01.025-1 Количество на модель: 4

700.17.01.025-1

4

12

Номер детали на чертеже:

12

Втулка

Заводской номер: 700.17.01.062 Количество на модель: 2

700.17.01.062

2

13

Номер детали на чертеже:

13

Кольцо уплотнительное

Заводской номер: 700.17.01.027 Количество на модель: 2

700.17.01.027

2

14

Номер детали на чертеже:

14

Болт 3М6Х55 ГОСТ 7811-70

Заводской номер: Болт 3М6Х55 ГОСТ 7811-70 Количество на модель: 8

Болт 3М6Х55 ГОСТ 7811-70

8

15

Номер детали на чертеже:

15

Диск средний в сборе

Заводской номер: 700А.1701.050 Количество на модель: 1

700А.1701.050

1

16

Номер детали на чертеже:

16

Кольцо

Заводской номер: 700.17.01.361-3 Количество на модель: 1

700.17.01.361-3

1

17

Номер детали на чертеже:

17

Кольцо уплотнительное

Заводской номер: 700.17.01.459 Количество на модель: 4

700.17.01.459

4

18

Номер детали на чертеже:

18

Диск нажимной в сборе

Заводской номер: 700А.17.01.060-2 Количество на модель: 2

700А.17.01.060-2

2

19

Номер детали на чертеже:

19

Диск

Заводской номер: 700А.17.01.038-2 Количество на модель: 20

700А.17.01.038-2

20

19

Номер детали на чертеже:

19

Прокладка

Заводской номер: 700.17.01.114 Количество на модель: 1

700.17.01.114

1

20

Номер детали на чертеже:

20

Диск

Заводской номер: 700А.17.01.037-1 Количество на модель: 12

700А.17.01.037-1

12

21

Номер детали на чертеже:

21

Кольцо уплотнительное

Заводской номер: 700.17.01.458-1 Количество на модель: 4

700.17.01.458-1

4

22

Номер детали на чертеже:

22

Пружина

Заводской номер: 700А.17.01.034-1 Количество на модель: 22

700А.17.01.034-1

22

23

Номер детали на чертеже:

23

Стакан

Заводской номер: 700.17.01.011-1 Количество на модель: 22

700.17.01.011-1

22

24

Номер детали на чертеже:

24

Барабан средний

Заводской номер: 700А.17.01.047 Количество на модель: 2

700А.17.01.047

2

25

Номер детали на чертеже:

25

Гайка

Заводской номер: 700А.17.01.048 Количество на модель: 1

700А.17.01.048

1

26

Номер детали на чертеже:

26

Шестерня в сборе

Заводской номер: 700А.17.01.090-1 Количество на модель: 1

700А.17.01.090-1

1

27

Номер детали на чертеже:

27

Подшипник 70-114 ГОСТ 8138-75

Заводской номер: Подшипник 70-114 ГОСТ 8138-75 Количество на модель: 4

Подшипник 70-114 ГОСТ 8138-75

4

28

Номер детали на чертеже:

28

Кольцо

Заводской номер: 700А.17.01.106 Количество на модель: 2

700А.17.01.106

2

29

Номер детали на чертеже:

29

Кольцо В110 ГОСТ 13941-68

Заводской номер: Кольцо В110 ГОСТ 13941-68 Количество на модель: 2

Кольцо В110 ГОСТ 13941-68

2

30

Номер детали на чертеже:

30

Диск правый

Заводской номер: 700А.17.01.057 Количество на модель: 1

700А.17.01.057

1

31

Номер детали на чертеже:

31

Барабан правый в сборе

Заводской номер: 700А.17.01.540 Количество на модель: 1

700А.17.01.540

1

32

Номер детали на чертеже:

32

Подшипник 42212Л ГОСТ 8138-75

Заводской номер: Подшипник 42212Л ГОСТ 8138-75 Количество на модель: 1

Подшипник 42212Л ГОСТ 8138-75

1

022387

Не указан

42212 (NJ212EC) 42212

Код: 022387

Артикул: 42212 (NJ212EC), 42212

Производитель: Не указан

33

Номер детали на чертеже:

33

Кольцо распорное

Заводской номер: 700.17.01.028 Количество на модель: 1

700.17.01.028

1

34

Номер детали на чертеже:

34

Кольцо промежуточное

Заводской номер: 700.17.01.029 Количество на модель: 1

700.17.01.029

1

35

Номер детали на чертеже:

35

Шестерня в сборе

Заводской номер: 700А.17.01.100-2 Количество на модель: 1

700А.17.01.100-2

1

36

Номер детали на чертеже:

36

Кольцо У-90 Х 85-3 ГОСТ 18829-73

Заводской номер: Кольцо У-90 Х 85-3 ГОСТ 18829-73 Количество на модель: 2

Кольцо У-90 Х 85-3 ГОСТ 18829-73

2

37

Номер детали на чертеже:

37

Кольцо В130 ГОСТ 11941-68

Заводской номер: Кольцо В130 ГОСТ 11941-68 Количество на модель: 1

Кольцо В130 ГОСТ 11941-68

1

38

Номер детали на чертеже:

38

Подшипник 2312 КМ ГОСТ 8118-75

Заводской номер: Подшипник 2312 КМ ГОСТ 8118-75 Количество на модель: 1

Подшипник 2312 КМ ГОСТ 8118-75

1

006227

Не указан

2612КМ (N2312) 2612КМ

Код: 006227

Артикул: 2612КМ (N2312), 2612КМ

Производитель: Не указан

067650

Не указан

2312 (N312) 2312

Код: 067650

Артикул: 2312 (N312), 2312

Производитель: Не указан

40

Номер детали на чертеже:

40

Обойма

Заводской номер: 700.17.01.018-2 Количество на модель: 1

700.17.01.018-2

1

41

Номер детали на чертеже:

41

Втулка с буртиком

Заводской номер: 700.17.01.022-2 Количество на модель:

700.17.01.022-2

42

Номер детали на чертеже:

42

Кольцо уплотнительное

Заводской номер: 700.17.01.021-2 Количество на модель: 2

700.17.01.021-2

2

43

Номер детали на чертеже:

43

Манжета

Заводской номер: 700.17.01.124-1 Количество на модель: 2

700.17.01.124-1

2

44

Номер детали на чертеже:

44

Кольцо Н1-20Х16-3 ГОСТ 18829-73

Заводской номер: Кольцо Н1-20Х16-3 ГОСТ 18829-73 Количество на модель: 1

Кольцо Н1-20Х16-3 ГОСТ 18829-73

1

45

Номер детали на чертеже:

45

Фланец а сборе

Заводской номер: 700.17.01.110-1 Количество на модель:

700.17.01.110-1

46

Номер детали на чертеже:

46

Прокладка

Заводской номер: 700.17.01.117 Количество на модель: 4

700.17.01.117

4

47

Номер детали на чертеже:

47

Винт

Заводской номер: 700.17.01.044 Количество на модель: 1

700.17.01.044

1

48

Номер детали на чертеже:

48

Кольцо

Заводской номер: 700.17.01.024-2 Количество на модель: 1

700.17.01.024-2

1

49

Номер детали на чертеже:

49

Прокладка

Заводской номер: 700.17.01.068 Количество на модель:

700.17.01.068

50

Номер детали на чертеже:

50

Пружина АСК-75-2 ЛК 02480-00

Заводской номер: Пружина АСК-75-2 ЛК 02480-00 Количество на модель: 1

Пружина АСК-75-2 ЛК 02480-00

1

51

Номер детали на чертеже:

51

Уплотнение ЛК БСК 75-100-12/14 ЛК 02478-00

Заводской номер: Уплотнение ЛК БСК 75-100-12/14 ЛК 02478- Количество на модель: 1

Уплотнение ЛК БСК 75-100-12/14 ЛК 02478-

1

52

Номер детали на чертеже:

52

Крышка

Заводской номер: 700.17.01.016-1 Количество на модель: 1

700.17.01.016-1

1

53

Номер детали на чертеже:

53

Крышка в сборе

Заводской номер: 700.17.01.040-1 Количество на модель: 2

700.17.01.040-1

2

54

Номер детали на чертеже:

54

Шайба 8.65Г ГОСТ 6402-70

Заводской номер: Шайба 8.65Г ГОСТ 6402-70 Количество на модель: 6

Шайба 8.65Г ГОСТ 6402-70

6

55

Номер детали на чертеже:

55

Болт М8Х20 ГОСТ 7808-70

Заводской номер: Болт М8Х20 ГОСТ 7808-70 Количество на модель: 6

Болт М8Х20 ГОСТ 7808-70

6

56

Номер детали на чертеже:

56

Фланец в сборе

Заводской номер: 700.17.01.560 Количество на модель: 1

700.17.01.560

1

57

Номер детали на чертеже:

57

Шайба

Заводской номер: 700.17.01.408 Количество на модель: 12

700.17.01.408

12

58

Номер детали на чертеже:

58

Кольцо уплотнительное

Заводской номер: 700.17.01.399 Количество на модель: 1

700.17.01.399

1

60

Номер детали на чертеже:

60

Винт

Заводской номер: 700.17.01.428 Количество на модель: 2

700.17.01.428

2

61

Номер детали на чертеже:

61

Прокладка

Заводской номер: 700.17.01.368 Количество на модель: 1

700.17.01.368

1
