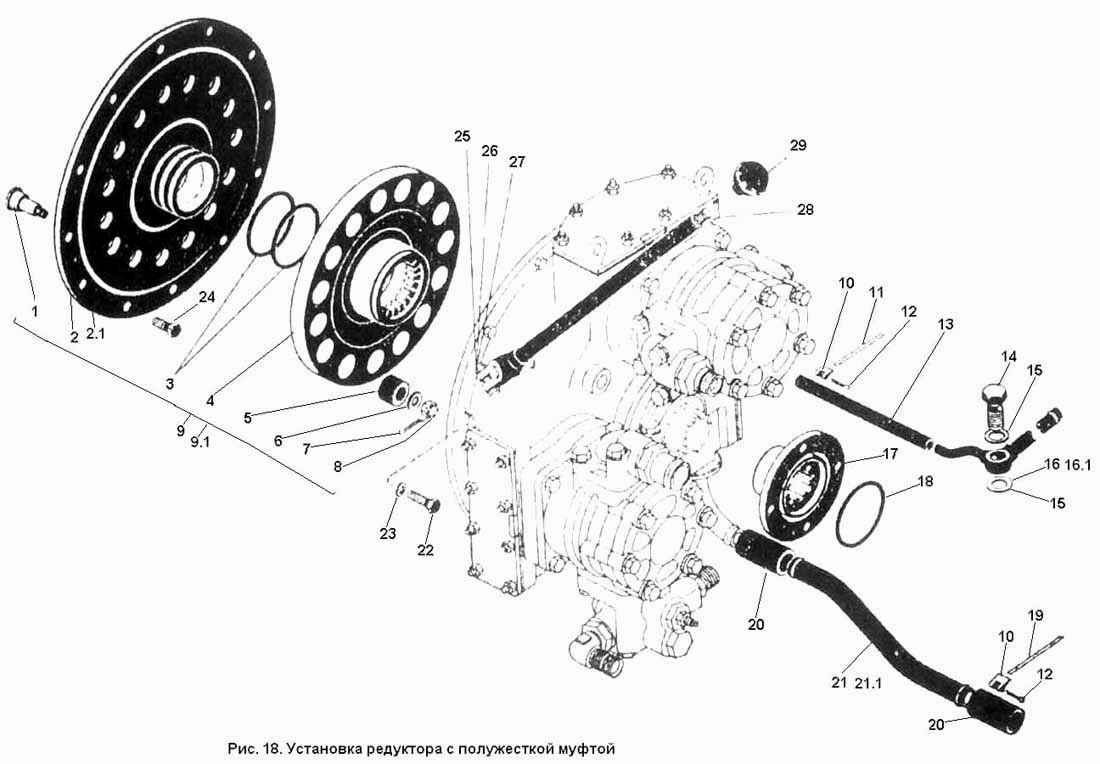

Установка редуктора с полужесткой муфтой К-701

Воздухоочиститель К-701 Редуктор привода насоса К-701

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка редуктора с полужесткой муфтой

Заводской номер: 701.00.16.000-2 Количество на модель:
701.00.16.000-2
1

Номер детали на чертеже:

1

Палец

Заводской номер: 700.00.16.016 Количество на модель: 15
700.00.16.016
15
2

Номер детали на чертеже:

2

Диск

Заводской номер: 701.00.16.014-2 Количество на модель:
701.00.16.014-2
3

Номер детали на чертеже:

3

Кольцо У-105Х100-3 ГОСТ 18829-73

Заводской номер: Кольцо У-105Х100-3 ГОСТ 18829-73 Количество на модель: 2
Кольцо У-105Х100-3 ГОСТ 18829-73
2
4

Номер детали на чертеже:

4

Муфта

Заводской номер: 700А.00.16.024 Количество на модель: 1
700А.00.16.024
1
5

Номер детали на чертеже:

5

Амортизатор

Заводской номер: 700.00.16.017 Количество на модель: 15
700.00.16.017
15
6

Номер детали на чертеже:

6

Шайба 12.01 ГОСТ 6958-78

Заводской номер: Шайба 12.01 ГОСТ 6958-78 Количество на модель: 15
Шайба 12.01 ГОСТ 6958-78
15
7

Номер детали на чертеже:

7

Шплинт 3.2Х25 ГОСТ 397 79

Заводской номер: Шплинт 3.2Х25 ГОСТ 397 79 Количество на модель: 15
Шплинт 3.2Х25 ГОСТ 397 79
15
8

Номер детали на чертеже:

8

Гайка Л112 ГОСТ 5933-73

Заводской номер: Гайка Л112 ГОСТ 5933-73 Количество на модель: 15
Гайка Л112 ГОСТ 5933-73
15
9

Номер детали на чертеже:

9

Муфта полужесткая

Заводской номер: 701.00.16.010-2 Количество на модель:
701.00.16.010-2
10

Номер детали на чертеже:

10

Рамка хомута ОСТ 3-408-70

Заводской номер: А52426-24 Количество на модель: 6
А52426-24
6
11

Номер детали на чертеже:

11

Лента 250 ГОСТ 503 71

Заводской номер: Лента 250 ГОСТ 503 71 Количество на модель: 2
Лента 250 ГОСТ 503 71
2
12

Номер детали на чертеже:

12

Шплинт хомута 6.3 ОСТ 3-408-70

Заводской номер: 3408-1 Количество на модель: 6
3408-1
6
13

Номер детали на чертеже:

13

Рукав 12Х20-16 ГОСТ 10362-76: L=300мм

Заводской номер: Рукав 12Х20-16 ГОСТ 10362-76: L=300мм Количество на модель: 1
Рукав 12Х20-16 ГОСТ 10362-76: L=300мм
1
14

Номер детали на чертеже:

14

Болт зажимной

Заводской номер: 700.17.24.023-2 Количество на модель: 1
700.17.24.023-2
1
15

Номер детали на чертеже:

15

Прокладка

Заводской номер: 700.17.01.413 Количество на модель: 2
700.17.01.413
2
16

Номер детали на чертеже:

16

Угольник поворотный

Заводской номер: 701.00.16.030 Количество на модель:
701.00.16.030
17

Номер детали на чертеже:

17

Фланец

Заводской номер: 700А.00.16.026 Количество на модель: 1
700А.00.16.026
1
18

Номер детали на чертеже:

18

Кольцо У-110Х105-3 ГОСТ 18829-73

Заводской номер: Кольцо У-110Х105-3 ГОСТ 18829-73 Количество на модель: 1
Кольцо У-110Х105-3 ГОСТ 18829-73
1
19

Номер детали на чертеже:

19

Лента 375 ГОСТ 503-71

Заводской номер: Лента 375 ГОСТ 503-71 Количество на модель: 4
Лента 375 ГОСТ 503-71
4
20

Номер детали на чертеже:

20

Рукав 32Х42-16 ГОСТ 10362-76: L=120мм

Заводской номер: Рукав 32Х42-16 ГОСТ 10362-76: L=120мм Количество на модель: 2
Рукав 32Х42-16 ГОСТ 10362-76: L=120мм
2
21

Номер детали на чертеже:

21

Труба

Заводской номер: 701.00.16.015 Количество на модель:
701.00.16.015
22

Номер детали на чертеже:

22

Болт М12Х45 ГОСТ 7808-70

Заводской номер: Болт М12Х45 ГОСТ 7808-70 Количество на модель: 12
Болт М12Х45 ГОСТ 7808-70
12
23

Номер детали на чертеже:

23

Шайба 12.65Г ГОСТ 6402-70

Заводской номер: Шайба 12.65Г ГОСТ 6402-70 Количество на модель: 12
Шайба 12.65Г ГОСТ 6402-70
12
24

Номер детали на чертеже:

24

Болт М12Х30 ГОСТ 7808-70

Заводской номер: Болт М12Х30 ГОСТ 7808-70 Количество на модель: 12
Болт М12Х30 ГОСТ 7808-70
12
25

Номер детали на чертеже:

25

Болт 3М10Х50 ГОСТ 7811-70

Заводской номер: Болт 3М10Х50 ГОСТ 7811-70 Количество на модель: 1
Болт 3М10Х50 ГОСТ 7811-70
1
26

Номер детали на чертеже:

26

Гайка М10 ГОСТ 5927-70

Заводской номер: Гайка М10 ГОСТ 5927-70 Количество на модель: 1
Гайка М10 ГОСТ 5927-70
1
27

Номер детали на чертеже:

27

Шайба 10.65Г ГОСТ 6402-70

Заводской номер: Шайба 10.65Г ГОСТ 6402-70 Количество на модель: 1
Шайба 10.65Г ГОСТ 6402-70
1
28

Номер детали на чертеже:

28

Рычаг

Заводской номер: 700А.00.16.100 Количество на модель: 1
700А.00.16.100
1
29

Номер детали на чертеже:

29

Шар

Заводской номер: 700.37.00.011-1 Количество на модель: 1
700.37.00.011-1
1
91

Номер детали на чертеже:

91

Муфта полужесткая

Заводской номер: 701.00.16.010-1 Количество на модель: 1
701.00.16.010-1
1
161

Номер детали на чертеже:

161

Угольник поворотный

Заводской номер: 701.00.16.080-1 Количество на модель: 1
701.00.16.080-1
1
201

Номер детали на чертеже:

201

Диск

Заводской номер: 701.00.16.014-1 Количество на модель: 1
701.00.16.014-1
1
211

Номер детали на чертеже:

211

Труба

Заводской номер: 701.00.16.029 Количество на модель: 1
701.00.16.029
1
