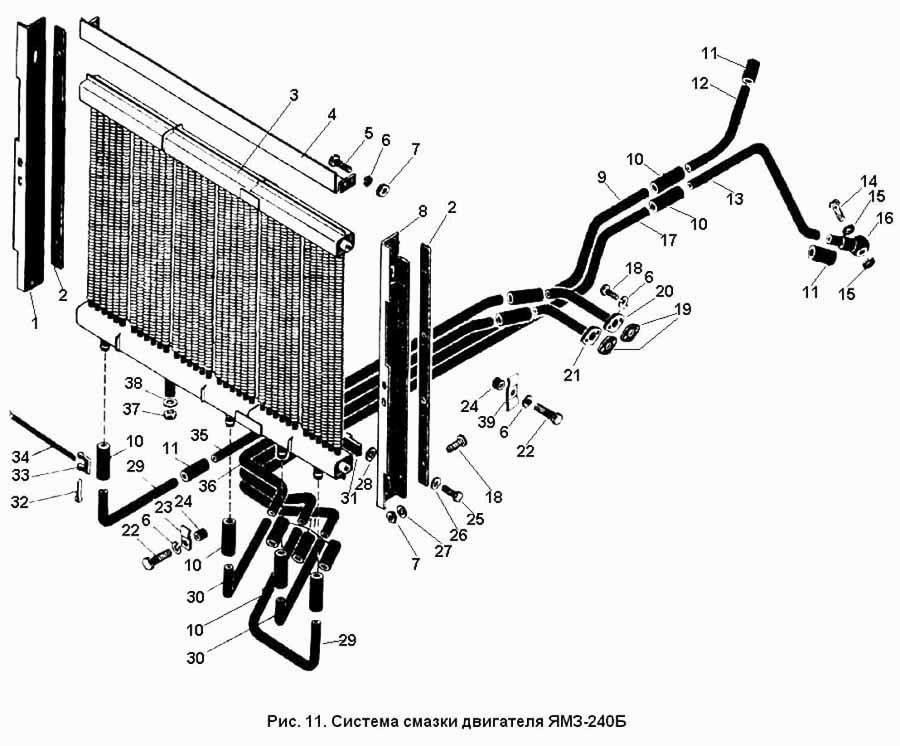

Система смазки двигателя ЯМЗ-240Б К-701

Бак расширительный К-701 Система смазки двигателя ЯМЗ-238НБ К-701

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Система смазки

Заводской номер: 701.14.00.000-1 Количество на модель:
701.14.00.000-1
1

Номер детали на чертеже:

1

Боковина правая в сборе

Заводской номер: 701.14.00.028 Количество на модель:
701.14.00.028
2

Номер детали на чертеже:

2

Прокладка

Заводской номер: 700.14.00.016 Количество на модель:
700.14.00.016
3

Номер детали на чертеже:

3

Радиатор масляный

Заводской номер: 701.14.05.000 Количество на модель:
701.14.05.000
4

Номер детали на чертеже:

4

Крышка

Заводской номер: 701.14.00.023 Количество на модель:
701.14.00.023
5

Номер детали на чертеже:

5

Болт М8Х16 ГОСТ 7808-70

Заводской номер: Болт М8Х16 ГОСТ 7808-70 Количество на модель:
Болт М8Х16 ГОСТ 7808-70
6

Номер детали на чертеже:

6

Шайба 8.65Г ГОСТ 6402-70

Заводской номер: Шайба 8.65Г ГОСТ 6402-70 Количество на модель:
Шайба 8.65Г ГОСТ 6402-70
7

Номер детали на чертеже:

7

Гайка М8 ГОСТ 5927-70

Заводской номер: Гайка М8 ГОСТ 5927-70 Количество на модель:
Гайка М8 ГОСТ 5927-70
8

Номер детали на чертеже:

8

Боковина левая в сборе

Заводской номер: 701.14.00029 Количество на модель:
701.14.00029
9

Номер детали на чертеже:

9

Труба

Заводской номер: 701.14.08.017-12 Количество на модель:
701.14.08.017-12
10

Номер детали на чертеже:

10

Рукав 20Х30.5-16 ГОСТ 10362-76: L=80мм

Заводской номер: Рукав 20Х30.5-16 ГОСТ 10362-76: L=80мм Количество на модель:
Рукав 20Х30.5-16 ГОСТ 10362-76: L=80мм
11

Номер детали на чертеже:

11

Рукав 20Х30.5-16 ГОСТ 10362-76: L=100мм

Заводской номер: Рукав 20Х30.5-16 ГОСТ 10362-76: L=100мм Количество на модель:
Рукав 20Х30.5-16 ГОСТ 10362-76: L=100мм
12

Номер детали на чертеже:

12

Труба

Заводской номер: 701.14.08.017-11 Количество на модель:
701.14.08.017-11
13

Номер детали на чертеже:

13

Труба

Заводской номер: 700А.14.08.011-23 Количество на модель:
700А.14.08.011-23
14

Номер детали на чертеже:

14

Болт зажимной

Заводской номер: 700.17.24.023-2 Количество на модель:
700.17.24.023-2
15

Номер детали на чертеже:

15

Прокладка

Заводской номер: 700.17.01.413 Количество на модель:
700.17.01.413
16

Номер детали на чертеже:

16

Угольник в сборе

Заводской номер: 700А.14.00.050 Количество на модель:
700А.14.00.050
17

Номер детали на чертеже:

17

Труба

Заводской номер: 701.14.08.017-16 Количество на модель:
701.14.08.017-16
18

Номер детали на чертеже:

18

Болт М8Х20 ГОСТ 7808-70

Заводской номер: Болт М8Х20 ГОСТ 7808-70 Количество на модель:
Болт М8Х20 ГОСТ 7808-70
19

Номер детали на чертеже:

19

Прокладка

Заводской номер: 701.14.08.011 Количество на модель:
701.14.08.011
20

Номер детали на чертеже:

20

Патрубок в сборе

Заводской номер: 701.14.08.010-03 Количество на модель:
701.14.08.010-03
21

Номер детали на чертеже:

21

Патрубок в сборе

Заводской номер: 701.14.08.010-04 Количество на модель:
701.14.08.010-04
22

Номер детали на чертеже:

22

Болт М8Х30 ГОСТ 7808-70

Заводской номер: Болт М8Х30 ГОСТ 7808-70 Количество на модель:
Болт М8Х30 ГОСТ 7808-70
23

Номер детали на чертеже:

23

Скоба

Заводской номер: 700А.34.00.028 Количество на модель:
700А.34.00.028
24

Номер детали на чертеже:

24

Втулка

Заводской номер: 700А.34.00.029 Количество на модель:
700А.34.00.029
25

Номер детали на чертеже:

25

Болт 3М10Х20 ГОСТ 7808-70

Заводской номер: Болт 3М10Х20 ГОСТ 7808-70 Количество на модель:
Болт 3М10Х20 ГОСТ 7808-70
26

Номер детали на чертеже:

26

Шайба 10.01 ГОСТ 11371-78

Заводской номер: Шайба 10.01 ГОСТ 11371-78 Количество на модель:
Шайба 10.01 ГОСТ 11371-78
27

Номер детали на чертеже:

27

Шайба 8.01 ГОСТ 11371-78

Заводской номер: Шайба 8.01 ГОСТ 11371-78 Количество на модель:
Шайба 8.01 ГОСТ 11371-78
28

Номер детали на чертеже:

28

Шайба 12.01 ГОСТ 11371-78

Заводской номер: Шайба 12.01 ГОСТ 11371-78 Количество на модель:
Шайба 12.01 ГОСТ 11371-78
29

Номер детали на чертеже:

29

Труба

Заводской номер: 700А.14.08.011-21 Количество на модель:
700А.14.08.011-21
30

Номер детали на чертеже:

30

Труба

Заводской номер: 701.14.08.017-10 Количество на модель:
701.14.08.017-10
31

Номер детали на чертеже:

31

Прокладка

Заводской номер: 701.13.01.027 Количество на модель:
701.13.01.027
32

Номер детали на чертеже:

32

Шплинт хомута 6.3 ОСТ 3-408-70

Заводской номер: 3408-1 Количество на модель:
3408-1
33

Номер детали на чертеже:

33

Рамка хомута ОСТ 3-408-70

Заводской номер: А52426-24 Количество на модель:
А52426-24
34

Номер детали на чертеже:

34

Лента 300 ГОСТ 503-71

Заводской номер: Лента 300 ГОСТ 503-71 Количество на модель:
Лента 300 ГОСТ 503-71
35

Номер детали на чертеже:

35

Труба

Заводской номер: 701.14.08.017-13 Количество на модель:
701.14.08.017-13
36

Номер детали на чертеже:

36

Труба

Заводской номер: 701.14.08.017-14 Количество на модель:
701.14.08.017-14
37

Номер детали на чертеже:

37

Пробка М12 ЛК 0011-00

Заводской номер: Пробка М12 ЛК 0011-00 Количество на модель:
Пробка М12 ЛК 0011-00
38

Номер детали на чертеже:

38

Прокладка ФТ12Х18Х1.5 МН 3138-62

Заводской номер: Прокладка ФТ12Х18Х1.5 МН 3138-62 Количество на модель:
Прокладка ФТ12Х18Х1.5 МН 3138-62
39

Номер детали на чертеже:

39

Скоба

Заводской номер: 700А.34.00.027 Количество на модель:
700А.34.00.027
