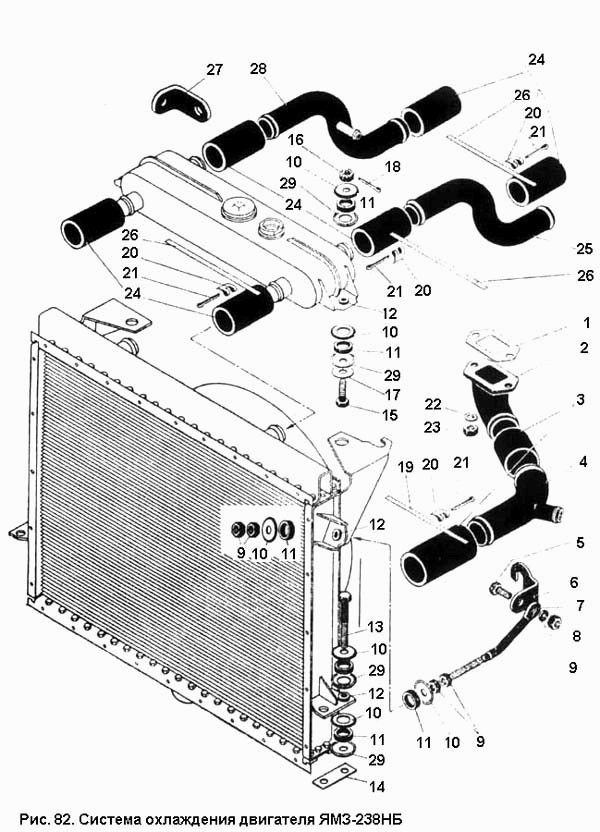

Система охлаждения двигателя ЯМЗ-238НБ К-701

Бак расширительный двигателя ЯМЗ-240Б К-701 Радиатор водяной двигателя ЯМЗ-238НБ К-701

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Система охлаждения

Заводской номер: 700А.13.00.000 Количество на модель:
700А.13.00.000
1

Номер детали на чертеже:

1

Прокладка

Заводской номер: 700.13.00.026 Количество на модель: 1
700.13.00.026
1
2

Номер детали на чертеже:

2

Патрубок

Заводской номер: 700.13.03.015 Количество на модель: 1
700.13.03.015
1
3

Номер детали на чертеже:

3

Трубка

Заводской номер: 700А.13.00.012 Количество на модель: 2
700А.13.00.012
2
5

Номер детали на чертеже:

5

Болт М12Х30 ГОСТ 7808-70

Заводской номер: Болт М12Х30 ГОСТ 7808-70 Количество на модель: 2
Болт М12Х30 ГОСТ 7808-70
2
6

Номер детали на чертеже:

6

Угольник

Заводской номер: 700А.13.00.046 Количество на модель: 1
700А.13.00.046
1
7

Номер детали на чертеже:

7

Стяжка

Заводской номер: 700.13.00.180 Количество на модель: 9
700.13.00.180
9
8

Номер детали на чертеже:

8

Шайба 12.65Г ГОСТ 6402-70

Заводской номер: Шайба 12.65Г ГОСТ 6402-70 Количество на модель: 2
Шайба 12.65Г ГОСТ 6402-70
2
9

Номер детали на чертеже:

9

Гайка М12 ГОСТ 5927-70

Заводской номер: Гайка М12 ГОСТ 5927-70 Количество на модель: 10
Гайка М12 ГОСТ 5927-70
10
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 700.13.00.027 Количество на модель: 16
700.13.00.027
16
11

Номер детали на чертеже:

11

Кольцо

Заводской номер: 700.13.00.028 Количество на модель: 16
700.13.00.028
16
12

Номер детали на чертеже:

12

Втулка

Заводской номер: 700.13.00.029-1 Количество на модель: 8
700.13.00.029-1
8
13

Номер детали на чертеже:

13

Болт 2М12Х15 ГОСТ 7811 -70

Заводской номер: Болт 2М12Х15 ГОСТ 7811 -70 Количество на модель: 2
Болт 2М12Х15 ГОСТ 7811 -70
2
13

Номер детали на чертеже:

13

Болт 3М12Х55 ГОСТ 7811-70

Заводской номер: Болт 3М12Х55 ГОСТ 7811-70 Количество на модель: 4
Болт 3М12Х55 ГОСТ 7811-70
4
14

Номер детали на чертеже:

14

Планка

Заводской номер: 701.13.00.016 Количество на модель: 2
701.13.00.016
2
16

Номер детали на чертеже:

16

Гайка М12 ГОСТ 5933-70

Заводской номер: Гайка М12 ГОСТ 5933-70 Количество на модель: 2
Гайка М12 ГОСТ 5933-70
2
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 700.13.00.031-2 Количество на модель: 2
700.13.00.031-2
2
18

Номер детали на чертеже:

18

Шплинт 3.2Х32 ГОСТ 397-79

Заводской номер: Шплинт 3.2Х32 ГОСТ 397-79 Количество на модель: 2
Шплинт 3.2Х32 ГОСТ 397-79
2
19

Номер детали на чертеже:

19

Лента 525 ГОСТ 503-71

Заводской номер: Лента 525 ГОСТ 503-71 Количество на модель: 4
Лента 525 ГОСТ 503-71
4
20

Номер детали на чертеже:

20

Рамка хомута ОСТ 3-408-70

Заводской номер: А52426-24 Количество на модель: 16
А52426-24
16
21

Номер детали на чертеже:

21

Шплинт хомута 6.3 ОСТ 3-408-70

Заводской номер: 3408-1 Количество на модель: 16
3408-1
16
22

Номер детали на чертеже:

22

Шайба 10.65 Г ГОСТ 6402-70

Заводской номер: Шайба 10.65 Г ГОСТ 6402-70 Количество на модель: 7
Шайба 10.65 Г ГОСТ 6402-70
7
23

Номер детали на чертеже:

23

Гайка

Заводской номер: 700.68.04.054 Количество на модель: 2
700.68.04.054
2
24

Номер детали на чертеже:

24

Шланг

Заводской номер: 700А.13.00.011 Количество на модель: 6
700А.13.00.011
6
25

Номер детали на чертеже:

25

Труба

Заводской номер: 700.13.03.024 Количество на модель: 1
700.13.03.024
1
26

Номер детали на чертеже:

26

Лента 425 ГОСТ 503-71

Заводской номер: Лента 425 ГОСТ 503-71 Количество на модель: 12
Лента 425 ГОСТ 503-71
12
27

Номер детали на чертеже:

27

Угольник

Заводской номер: 700.13.00.058 Количество на модель: 1
700.13.00.058
1
28

Номер детали на чертеже:

28

Труба в сборе

Заводской номер: 700.13.03.060 Количество на модель: 1
700.13.03.060
1
29

Номер детали на чертеже:

29

Шайба

Заводской номер: 700.13.00.027-1 Количество на модель: 12
700.13.00.027-1
12
