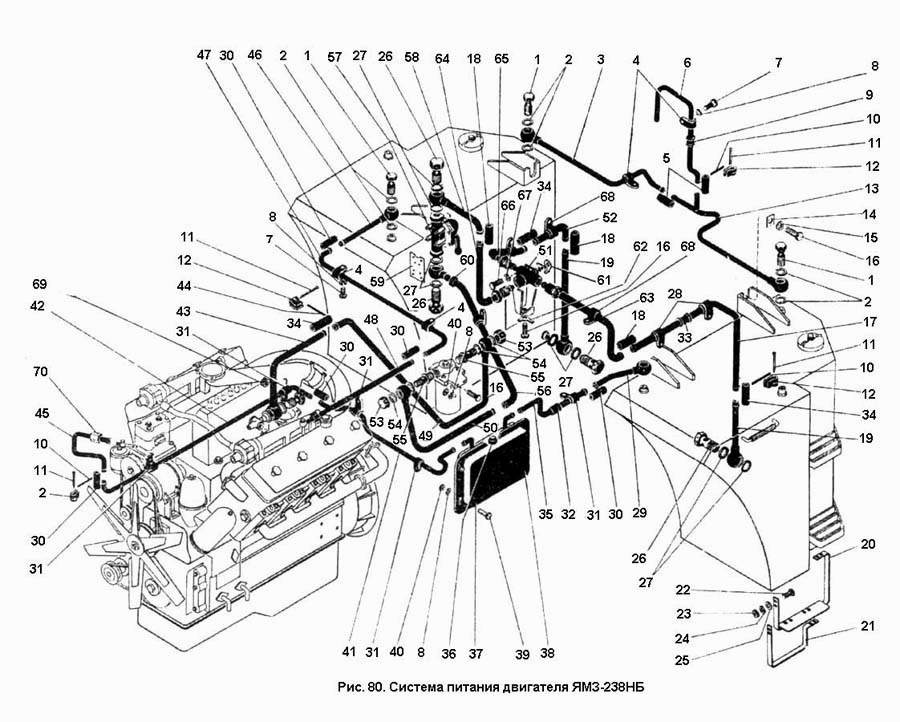

Система питания двигателя ЯМЗ-238НБ К-701

Акселератор К-701 Управление двигателем ЯМЗ-238НБ К-701

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Система питания двигателя

Заводской номер: 700А.11.00.000-1 Количество на модель:
700А.11.00.000-1
1

Номер детали на чертеже:

1

Болт зажимной

Заводской номер: 700.11.00.039 Количество на модель: 4
700.11.00.039
4
2

Номер детали на чертеже:

2

Прокладка ФТ 12Х8Х1.5 МН 3138-62

Заводской номер: Прокладка ФТ 12Х8Х1.5 МН 3138-62 Количество на модель: 8
Прокладка ФТ 12Х8Х1.5 МН 3138-62
8
3

Номер детали на чертеже:

3

Труба в сборе

Заводской номер: 700А.11.04.040-05 Количество на модель: 1
700А.11.04.040-05
1
4

Номер детали на чертеже:

4

Хомутик ХПО-12Х9 ЛК 0034-00

Заводской номер: Хомутик ХПО-12Х9 ЛК 0034-00 Количество на модель: 4
Хомутик ХПО-12Х9 ЛК 0034-00
4
5

Номер детали на чертеже:

5

Рукав 8Х15.5-15 ГОСТ 10362-76: L=100мм

Заводской номер: Рукав 8Х15.5-15 ГОСТ 10362-76: L=100мм Количество на модель: 4
Рукав 8Х15.5-15 ГОСТ 10362-76: L=100мм
4
6

Номер детали на чертеже:

6

Труба

Заводской номер: 700А.11.04.018-08 Количество на модель: 1
700А.11.04.018-08
1
7

Номер детали на чертеже:

7

БолтМ8Х16 ГОСТ 7808-70

Заводской номер: БолтМ8Х16 ГОСТ 7808-70 Количество на модель: 5
БолтМ8Х16 ГОСТ 7808-70
5
8

Номер детали на чертеже:

8

Шайба 8.65Г ГОСТ 6402-70

Заводской номер: Шайба 8.65Г ГОСТ 6402-70 Количество на модель: 15
Шайба 8.65Г ГОСТ 6402-70
15
9

Номер детали на чертеже:

9

Втулка

Заводской номер: 700А.11.00.057 Количество на модель: 4
700А.11.00.057
4
10

Номер детали на чертеже:

10

Лента 200 ГОСТ 503-71

Заводской номер: Лента 200 ГОСТ 503-71 Количество на модель: 32
Лента 200 ГОСТ 503-71
32
11

Номер детали на чертеже:

11

Шплинт хомута 6.3 ОСТ 3-408-70

Заводской номер: 3408-1 Количество на модель: 33
3408-1
33
12

Номер детали на чертеже:

12

Рамка хомута ОСТ 3-408-70

Заводской номер: А52426-24 Количество на модель: 33
А52426-24
33
13

Номер детали на чертеже:

13

Труба в сборе

Заводской номер: 700А.11.04.050-1 Количество на модель: 1
700А.11.04.050-1
1
14

Номер детали на чертеже:

14

Планка

Заводской номер: 700А.11.00.011 Количество на модель: 4
700А.11.00.011
4
15

Номер детали на чертеже:

15

Шайба 20-65Г ГОСТ 6402-70

Заводской номер: Шайба 20-65Г ГОСТ 6402-70 Количество на модель: 4
Шайба 20-65Г ГОСТ 6402-70
4
16

Номер детали на чертеже:

16

Болт М20Х50 ГОСТ 7808-70

Заводской номер: Болт М20Х50 ГОСТ 7808-70 Количество на модель: 6
Болт М20Х50 ГОСТ 7808-70
6
17

Номер детали на чертеже:

17

Труба

Заводской номер: 700А.11.00.056 Количество на модель: 1
700А.11.00.056
1
18

Номер детали на чертеже:

18

Рукав 12Х20-16 ГОСТ 10362-76: L=100мм

Заводской номер: Рукав 12Х20-16 ГОСТ 10362-76: L=100мм Количество на модель: 2
Рукав 12Х20-16 ГОСТ 10362-76: L=100мм
2
19

Номер детали на чертеже:

19

Труба в сборе

Заводской номер: 700А.11.04.090-01 Количество на модель: 2
700А.11.04.090-01
2
20

Номер детали на чертеже:

20

Ступенька в сборе

Заводской номер: 700А.11.00.140 Количество на модель: 2
700А.11.00.140
2
21

Номер детали на чертеже:

21

Подножка нижняя

Заводской номер: 700А.11.00.150 Количество на модель: 2
700А.11.00.150
2
22

Номер детали на чертеже:

22

Болт М10Х30 ГОСТ 7808-70

Заводской номер: Болт М10Х30 ГОСТ 7808-70 Количество на модель: 16
Болт М10Х30 ГОСТ 7808-70
16
23

Номер детали на чертеже:

23

Гайка М10 ГОСТ 5927-70

Заводской номер: Гайка М10 ГОСТ 5927-70 Количество на модель: 16
Гайка М10 ГОСТ 5927-70
16
24

Номер детали на чертеже:

24

Шайба 10.65Г ГОСТ 6402-70

Заводской номер: Шайба 10.65Г ГОСТ 6402-70 Количество на модель: 16
Шайба 10.65Г ГОСТ 6402-70
16
25

Номер детали на чертеже:

25

Шайба 10.01 ГОСТ 11371-78

Заводской номер: Шайба 10.01 ГОСТ 11371-78 Количество на модель: 16
Шайба 10.01 ГОСТ 11371-78
16
26

Номер детали на чертеже:

26

Болт зажимной

Заводской номер: 700.11.00.038 Количество на модель: 4
700.11.00.038
4
27

Номер детали на чертеже:

27

Прокладка ФТ 20Х28Х1.5 МН 3138-2

Заводской номер: Прокладка ФТ 20Х28Х1.5 МН 3138-2 Количество на модель: 8
Прокладка ФТ 20Х28Х1.5 МН 3138-2
8
28

Номер детали на чертеже:

28

Хомутик ХПО-20Х7 ЛК 0034-00

Заводской номер: Хомутик ХПО-20Х7 ЛК 0034-00 Количество на модель: 3
Хомутик ХПО-20Х7 ЛК 0034-00
3
30

Номер детали на чертеже:

30

Рукав 10Х17.5-15 ГОСТ 10362-76: L=100мм

Заводской номер: Рукав 10Х17.5-15 ГОСТ 10362-76: L=100мм Количество на модель: 5
Рукав 10Х17.5-15 ГОСТ 10362-76: L=100мм
5
31

Номер детали на чертеже:

31

Хомутик ХПО-15Х9 ЛК 0034-00

Заводской номер: Хомутик ХПО-15Х9 ЛК 0034-00 Количество на модель: 6
Хомутик ХПО-15Х9 ЛК 0034-00
6
32

Номер детали на чертеже:

32

Трубка 4М10Х2 ГОСТ 5496-78: L=30мм

Заводской номер: Трубка 4М10Х2 ГОСТ 5496-78: L=30мм Количество на модель: 6
Трубка 4М10Х2 ГОСТ 5496-78: L=30мм
6
33

Номер детали на чертеже:

33

Втулка

Заводской номер: 700А.11.00.057-01 Количество на модель: 7
700А.11.00.057-01
7
34

Номер детали на чертеже:

34

Рукав 12Х20-16 ГОСТ 10362-76: L=150мм

Заводской номер: Рукав 12Х20-16 ГОСТ 10362-76: L=150мм Количество на модель: 3
Рукав 12Х20-16 ГОСТ 10362-76: L=150мм
3
35

Номер детали на чертеже:

35

Труба

Заводской номер: 700А.11.04.029-03 Количество на модель: 1
700А.11.04.029-03
1
36

Номер детали на чертеже:

36

Пробка М24Х1.5 ЛК 0012-00

Заводской номер: Пробка М24Х1.5 ЛК 0012-00 Количество на модель: 1
Пробка М24Х1.5 ЛК 0012-00
1
37

Номер детали на чертеже:

37

Прокладка ФТ 24Х32Х2 МП 3138-62

Заводской номер: Прокладка ФТ 24Х32Х2 МП 3138-62 Количество на модель: 1
Прокладка ФТ 24Х32Х2 МП 3138-62
1
38

Номер детали на чертеже:

38

Бачок топливный

Заводской номер: 700А.11.24.010 Количество на модель: 1
700А.11.24.010
1
39

Номер детали на чертеже:

39

Болт М8Х20 ГОСТ 7808-70

Заводской номер: Болт М8Х20 ГОСТ 7808-70 Количество на модель: 6
Болт М8Х20 ГОСТ 7808-70
6
39

Номер детали на чертеже:

39

Труба в сборе

Заводской номер: 700А.11.00.210 Количество на модель: 1
700А.11.00.210
1
40

Номер детали на чертеже:

40

Гайка М8 ГОСТ 5927-70

Заводской номер: Гайка М8 ГОСТ 5927-70 Количество на модель: 2
Гайка М8 ГОСТ 5927-70
2
41

Номер детали на чертеже:

41

Труба

Заводской номер: 700А.11.04.029-07 Количество на модель: 1
700А.11.04.029-07
1
42

Номер детали на чертеже:

42

Труба

Заводской номер: 700А.11.04.029-08 Количество на модель: 1
700А.11.04.029-08
1
43

Номер детали на чертеже:

43

Труба в сборе

Заводской номер: 700А.11.04.090-09 Количество на модель: 1
700А.11.04.090-09
1
44

Номер детали на чертеже:

44

Лента 500 ГОСТ 503-71

Заводской номер: Лента 500 ГОСТ 503-71 Количество на модель: 1
Лента 500 ГОСТ 503-71
1
45

Номер детали на чертеже:

45

Труба в сборе

Заводской номер: 700А.11.04.130 Количество на модель: 1
700А.11.04.130
1
46

Номер детали на чертеже:

46

Труба в сборе

Заводской номер: 700А.11.04.040-02 Количество на модель: 1
700А.11.04.040-02
1
47

Номер детали на чертеже:

47

Труба

Заводской номер: 700А.11.04.018-06 Количество на модель: 1
700А.11.04.018-06
1
48

Номер детали на чертеже:

48

Труба в сборе

Заводской номер: 700А.11.04.080-1 Количество на модель: 1
700А.11.04.080-1
1
49

Номер детали на чертеже:

49

Труба в сборе

Заводской номер: 700А.11.04.020-09 Количество на модель: 1
700А.11.04.020-09
1
50

Номер детали на чертеже:

50

Труба в сборе

Заводской номер: 700А.11.04.020-07 Количество на модель: 1
700А.11.04.020-07
1
51

Номер детали на чертеже:

51

Кран ПП8

Заводской номер: 700А.11.00.080-1 Количество на модель: 1
700А.11.00.080-1
1
52

Номер детали на чертеже:

52

Труба

Заводской номер: 700А.11.04.024 Количество на модель: 1
700А.11.04.024
1
53

Номер детали на чертеже:

53

Гайка глухая

Заводской номер: 700.11.00.045 Количество на модель: 2
700.11.00.045
2
54

Номер детали на чертеже:

54

Прокладка ФТ 16Х22Х1.5 МН 3138-62

Заводской номер: Прокладка ФТ 16Х22Х1.5 МН 3138-62 Количество на модель: 4
Прокладка ФТ 16Х22Х1.5 МН 3138-62
4
55

Номер детали на чертеже:

55

Штуцер

Заводской номер: 700.11.00.044 Количество на модель: 2
700.11.00.044
2
56

Номер детали на чертеже:

56

Труба в сборе

Заводской номер: 701.11.04.010-1 Количество на модель: 1
701.11.04.010-1
1
57

Номер детали на чертеже:

57

Насос РИМ-1К

Заводской номер: 700.11.00.130 Количество на модель: 1
700.11.00.130
1
58

Номер детали на чертеже:

58

Труба в сборе

Заводской номер: 700А.11.04.090-08 Количество на модель: 1
700А.11.04.090-08
1
59

Номер детали на чертеже:

59

Планка

Заводской номер: 700А.11.00.031 Количество на модель: 1
700А.11.00.031
1
60

Номер детали на чертеже:

60

Кольцо уплотнительное

Заводской номер: 700.11.00.035-1 Количество на модель: 2
700.11.00.035-1
2
61

Номер детали на чертеже:

61

Упор

Заводской номер: 700А.11.00.019 Количество на модель: 1
700А.11.00.019
1
62

Номер детали на чертеже:

62

Шайба 20.01 ГОСТ 13463-77

Заводской номер: Шайба 20.01 ГОСТ 13463-77 Количество на модель: 2
Шайба 20.01 ГОСТ 13463-77
2
63

Номер детали на чертеже:

63

Труба в сборе

Заводской номер: 700А.11.04.140-02 Количество на модель: 1
700А.11.04.140-02
1
64

Номер детали на чертеже:

64

Труба в сборе

Заводской номер: 700А.11.04.140-01 Количество на модель: 1
700А.11.04.140-01
1
65

Номер детали на чертеже:

65

Труба в сборе

Заводской номер: 700А.11.04.140-03 Количество на модель: 1
700А.11.04.140-03
1
66

Номер детали на чертеже:

66

Болт М6Х16 ГОСТ 7805-70

Заводской номер: Болт М6Х16 ГОСТ 7805-70 Количество на модель: 4
Болт М6Х16 ГОСТ 7805-70
4
67

Номер детали на чертеже:

67

Шайба 6.65Г ГОСТ 6402-70

Заводской номер: Шайба 6.65Г ГОСТ 6402-70 Количество на модель: 9
Шайба 6.65Г ГОСТ 6402-70
9
68

Номер детали на чертеже:

68

Хомутик ХПО-20Х9 ЛК 0034-00

Заводской номер: Хомутик ХПО-20Х9 ЛК 0034-00 Количество на модель: 4
Хомутик ХПО-20Х9 ЛК 0034-00
4
69

Номер детали на чертеже:

69

Проставка

Заводской номер: 700.11.00.047 Количество на модель: 1
700.11.00.047
1
70

Номер детали на чертеже:

70

Гайка накидная

Заводской номер: 700А.11.04.032 Количество на модель: 1
700А.11.04.032
1
Акселератор К-701 Управление двигателем ЯМЗ-238НБ К-701
Вернуться в раздел каталога
