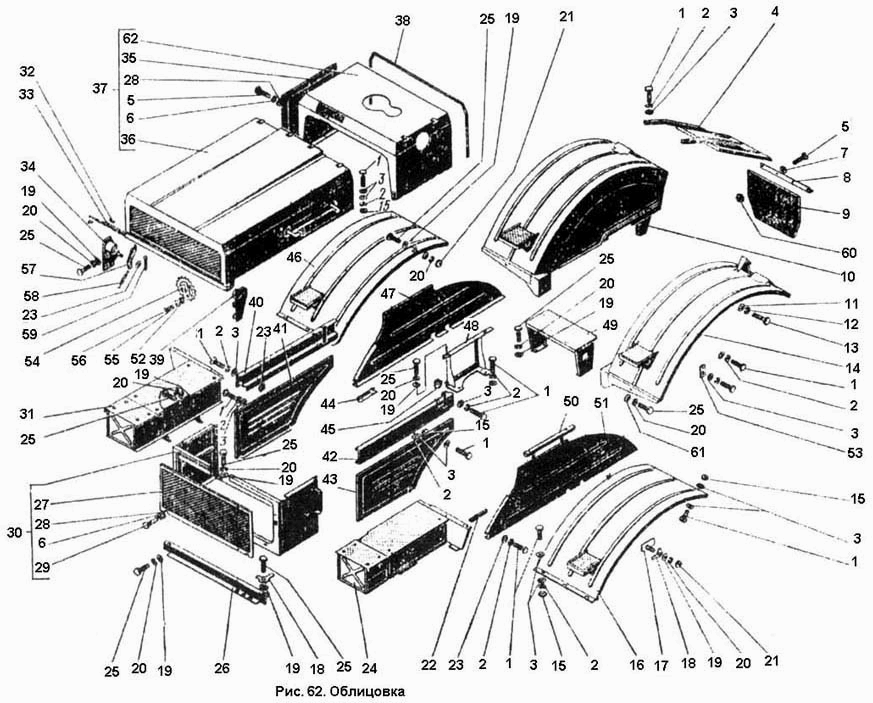

Облицовка К-701

Принадлежности кабины К-701 Установка двигателя ЯМЗ-240Б К-701

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Облицовка в сборе

Заводской номер: 700А.84.00.000-2 Количество на модель:
700А.84.00.000-2
1

Номер детали на чертеже:

1

Болт Мl0Х30 ГОСТ 7808-70

Заводской номер: Болт Мl0Х30 ГОСТ 7808-70 Количество на модель: 51
Болт Мl0Х30 ГОСТ 7808-70
51
2

Номер детали на чертеже:

2

Шайба 10.65Г ГОСТ 6402-70

Заводской номер: Шайба 10.65Г ГОСТ 6402-70 Количество на модель: 51
Шайба 10.65Г ГОСТ 6402-70
51
3

Номер детали на чертеже:

3

Шайба 10.01 ГОСТ 11371-78

Заводской номер: Шайба 10.01 ГОСТ 11371-78 Количество на модель: 63
Шайба 10.01 ГОСТ 11371-78
63
4

Номер детали на чертеже:

4

Подкрылок в сборе

Заводской номер: 700А.84.00.520 Количество на модель: 2
700А.84.00.520
2
5

Номер детали на чертеже:

5

Болт М8Х25 ГОСТ 7808-70

Заводской номер: Болт М8Х25 ГОСТ 7808-70 Количество на модель: 15
Болт М8Х25 ГОСТ 7808-70
15
6

Номер детали на чертеже:

6

Шайба 8.65Г ГОСТ 6402-70

Заводской номер: Шайба 8.65Г ГОСТ 6402-70 Количество на модель: 11
Шайба 8.65Г ГОСТ 6402-70
11
7

Номер детали на чертеже:

7

Шайба 8.01 ГОСТ 11371-78

Заводской номер: Шайба 8.01 ГОСТ 11371-78 Количество на модель: 8
Шайба 8.01 ГОСТ 11371-78
8
8

Номер детали на чертеже:

8

Планка

Заводской номер: 700А.84.00.262 Количество на модель: 2
700А.84.00.262
2
9

Номер детали на чертеже:

9

Брызговик

Заводской номер: 700А.84.00.261 Количество на модель: 2
700А.84.00.261
2
10

Номер детали на чертеже:

10

Крыло заднее правое

Заводской номер: 700А.84.04.020-2 Количество на модель: 1
700А.84.04.020-2
1
11

Номер детали на чертеже:

11

Шайба 16.01 ГОСТ 11371-78

Заводской номер: Шайба 16.01 ГОСТ 11371-78 Количество на модель: 6
Шайба 16.01 ГОСТ 11371-78
6
12

Номер детали на чертеже:

12

Шайба 16.65Г ГОСТ 6402-70

Заводской номер: Шайба 16.65Г ГОСТ 6402-70 Количество на модель: 6
Шайба 16.65Г ГОСТ 6402-70
6
13

Номер детали на чертеже:

13

Болт М16Х40 ГОСТ 7808-70

Заводской номер: Болт М16Х40 ГОСТ 7808-70 Количество на модель: 6
Болт М16Х40 ГОСТ 7808-70
6
14

Номер детали на чертеже:

14

Крыло заднее левое

Заводской номер: 700А.84.04.010-2 Количество на модель: 1
700А.84.04.010-2
1
15

Номер детали на чертеже:

15

Гайка М10 ГОСТ 5927-70

Заводской номер: Гайка М10 ГОСТ 5927-70 Количество на модель: 16
Гайка М10 ГОСТ 5927-70
16
16

Номер детали на чертеже:

16

Крыло переднее левое

Заводской номер: 700А.84.03.060-1 Количество на модель: 1
700А.84.03.060-1
1
17

Номер детали на чертеже:

17

Шпилька в сборе

Заводской номер: 700А.84.00.530 Количество на модель: 1
700А.84.00.530
1
18

Номер детали на чертеже:

18

Шайба 12.01 ГОСТ 13463-78

Заводской номер: Шайба 12.01 ГОСТ 13463-78 Количество на модель: 3
Шайба 12.01 ГОСТ 13463-78
3
19

Номер детали на чертеже:

19

Шайба 12.01 ГОСТ 11371-78

Заводской номер: Шайба 12.01 ГОСТ 11371-78 Количество на модель: 43
Шайба 12.01 ГОСТ 11371-78
43
20

Номер детали на чертеже:

20

Шайба 12.65Г ГОСТ 6402-70

Заводской номер: Шайба 12.65Г ГОСТ 6402-70 Количество на модель: 42
Шайба 12.65Г ГОСТ 6402-70
42
21

Номер детали на чертеже:

21

Гайка М12 5927-70

Заводской номер: Гайка М12 5927-70 Количество на модель: 6
Гайка М12 5927-70
6
22

Номер детали на чертеже:

22

Угольник левый в сборе

Заводской номер: 700А.84.00.490 Количество на модель: 1
700А.84.00.490
1
23

Номер детали на чертеже:

23

Шайба 10.01 ГОСТ 6958-78

Заводской номер: Шайба 10.01 ГОСТ 6958-78 Количество на модель: 7
Шайба 10.01 ГОСТ 6958-78
7
24

Номер детали на чертеже:

24

Контейнер левый в сборе

Заводской номер: 700А.84.00.210-3 Количество на модель: 1
700А.84.00.210-3
1
25

Номер детали на чертеже:

25

Болт М12Х30 ГОСТ 7808-70

Заводской номер: Болт М12Х30 ГОСТ 7808-70 Количество на модель: 43
Болт М12Х30 ГОСТ 7808-70
43
26

Номер детали на чертеже:

26

Балка в сборе

Заводской номер: 700А.84.00.330 Количество на модель: 1
700А.84.00.330
1
27

Номер детали на чертеже:

27

Обечайка в сборе

Заводской номер: 700А.84.01.030 Количество на модель: 1
700А.84.01.030
1
28

Номер детали на чертеже:

28

Шайба 8.01 ГОСТ 6958-78

Заводской номер: Шайба 8.01 ГОСТ 6958-78 Количество на модель: 11
Шайба 8.01 ГОСТ 6958-78
11
29

Номер детали на чертеже:

29

Болт М8Х20 ГОСТ 7808-70

Заводской номер: Болт М8Х20 ГОСТ 7808-70 Количество на модель: 4
Болт М8Х20 ГОСТ 7808-70
4
30

Номер детали на чертеже:

30

Облицовка радиатора

Заводской номер: 700А.84.01.000-1 Количество на модель: 1
700А.84.01.000-1
1
31

Номер детали на чертеже:

31

Контейнер правый в сборе

Заводской номер: 700А.84.00.200-3 Количество на модель: 1
700А.84.00.200-3
1
32

Номер детали на чертеже:

32

Прокладка

Заводской номер: 700А.84.00.147 Количество на модель: 8
700А.84.00.147
8
33

Номер детали на чертеже:

33

Пластина торсиона

Заводской номер: 700А.84.00.018-1 Количество на модель: 4
700А.84.00.018-1
4
34

Номер детали на чертеже:

34

Щека правая

Заводской номер: 700А.84.00.630 Количество на модель:
700А.84.00.630
35

Номер детали на чертеже:

35

Щиток

Заводской номер: 700А.84.02.052-1 Количество на модель: 1
700А.84.02.052-1
1
36

Номер детали на чертеже:

36

Крышка капота в сборе

Заводской номер: 700А.84.02.050-2 Количество на модель: 1
700А.84.02.050-2
1
37

Номер детали на чертеже:

37

Капот (комплект)

Заводской номер: 700А.84.02.000-1 Количество на модель: 1
700А.84.02.000-1
1
38

Номер детали на чертеже:

38

Профиль

Заводской номер: 700А.84.00.267-1 Количество на модель: 1
700А.84.00.267-1
1
39

Номер детали на чертеже:

39

Щека левая в сборе

Заводской номер: 700А.84.00.350-1 Количество на модель: 1
700А.84.00.350-1
1
40

Номер детали на чертеже:

40

Связь правая в сборе

Заводской номер: 700А.84.00.310-1 Количество на модель: 1
700А.84.00.310-1
1
41

Номер детали на чертеже:

41

Щиток правый в сборе

Заводской номер: 700А.84.00.380 Количество на модель: 1
700А.84.00.380
1
42

Номер детали на чертеже:

42

Связь левая в сборе

Заводской номер: 700А.84.00.320-1 Количество на модель: 1
700А.84.00.320-1
1
43

Номер детали на чертеже:

43

Щиток левый в сборе

Заводской номер: 700А.84.00.370 Количество на модель: 1
700А.84.00.370
1
44

Номер детали на чертеже:

44

Угольник правый в сборе

Заводской номер: 700А.84.00.480 Количество на модель: 1
700А.84.00.480
1
45

Номер детали на чертеже:

45

Амортизатор

Заводской номер: 700А.84.00.268 Количество на модель: 1
700А.84.00.268
1
46

Номер детали на чертеже:

46

Крыло переднее правое

Заводской номер: 700А.84.03.050-1 Количество на модель: 1
700А.84.03.050-1
1
47

Номер детали на чертеже:

47

Стена правая в сборе

Заводской номер: 700А.84.00.290-1 Количество на модель: 1
700А.84.00.290-1
1
48

Номер детали на чертеже:

48

Рамка правая сборе

Заводской номер: 700А.84.00.460 Количество на модель: 1
700А.84.00.460
1
49

Номер детали на чертеже:

49

Площадка в сборе

Заводской номер: 700А.84.00.190 Количество на модель: 1
700А.84.00.190
1
50

Номер детали на чертеже:

50

Рамка левая в сборе

Заводской номер: 700А.84.00.470 Количество на модель: 1
700А.84.00.470
1
51

Номер детали на чертеже:

51

Стена левая в сборе

Заводской номер: 700А.84.00.300-1 Количество на модель: 1
700А.84.00.300-1
1
52

Номер детали на чертеже:

52

Гайка М4 ГОСТ 5927-70

Заводской номер: Гайка М4 ГОСТ 5927-70 Количество на модель: 2
Гайка М4 ГОСТ 5927-70
2
53

Номер детали на чертеже:

53

Планка

Заводской номер: 700А.84.00.021 Количество на модель: 2
700А.84.00.021
2
54

Номер детали на чертеже:

54

Товарный знак трактора

Заводской номер: 700А.84.00.269 Количество на модель: 1
700А.84.00.269
1
55

Номер детали на чертеже:

55

Шайба

Заводской номер: 700А.84.00.271 Количество на модель: 2
700А.84.00.271
2
56

Номер детали на чертеже:

56

Винт М4Х16 ГОСТ 17475-72

Заводской номер: Винт М4Х16 ГОСТ 17475-72 Количество на модель: 2
Винт М4Х16 ГОСТ 17475-72
2
57

Номер детали на чертеже:

57

Рычаг

Заводской номер: 700А.84.00.337 Количество на модель: 1
700А.84.00.337
1
58

Номер детали на чертеже:

58

Пружина

Заводской номер: 700А.84.00.338 Количество на модель: 1
700А.84.00.338
1
59

Номер детали на чертеже:

59

Шплинт 2.5Х16 ГОСТ 397-79

Заводской номер: Шплинт 2.5Х16 ГОСТ 397-79 Количество на модель: 1
Шплинт 2.5Х16 ГОСТ 397-79
1
60

Номер детали на чертеже:

60

Гайка М8 ГОСТ 5927-70

Заводской номер: Гайка М8 ГОСТ 5927-70 Количество на модель: 8
Гайка М8 ГОСТ 5927-70
8
61

Номер детали на чертеже:

61

Шайба 12.01 ГОСТ 6958-78

Заводской номер: Шайба 12.01 ГОСТ 6958-78 Количество на модель: 8
Шайба 12.01 ГОСТ 6958-78
8
62

Номер детали на чертеже:

62

Капот в сборе

Заводской номер: 700А.84.02.070-1 Количество на модель: 1
700А.84.02.070-1
1
