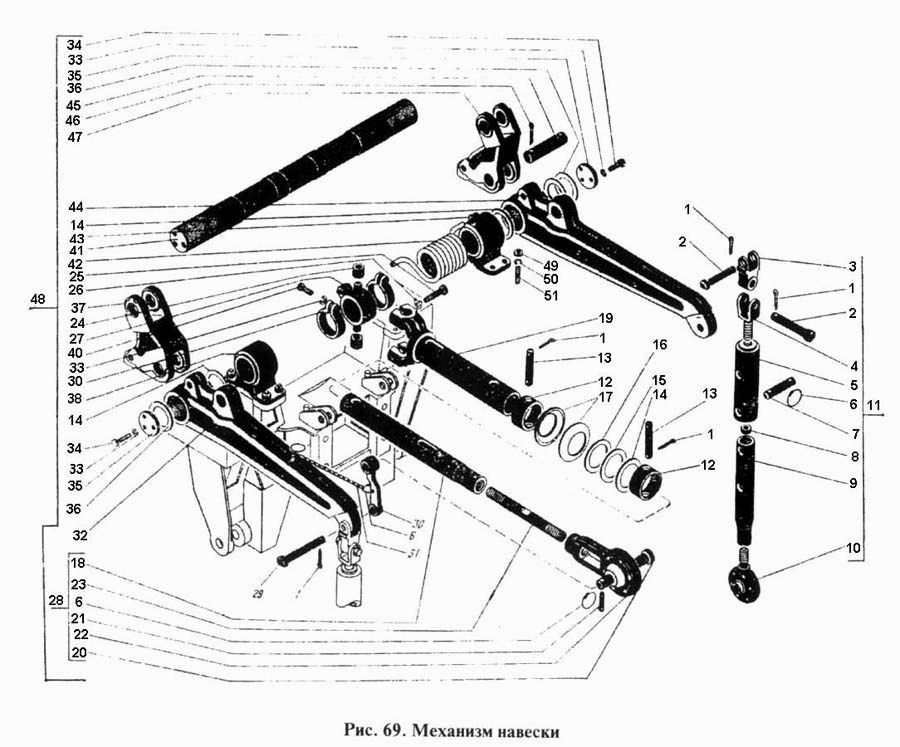

Механизм навески К-701

Механизм навески К-701 Крюк гидрофицированный К-701

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шплинт 6.3Х45 ГОСТ 397-79

Заводской номер: Шплинт 6.3Х45 ГОСТ 397-79 Количество на модель: 9
Шплинт 6.3Х45 ГОСТ 397-79
9
2

Номер детали на чертеже:

2

Ось

Заводской номер: 700.46.28.258 Количество на модель: 3
700.46.28.258
3
3

Номер детали на чертеже:

3

Вилка

Заводской номер: 700.46.28.054-2 Количество на модель: 2
700.46.28.054-2
2
4

Номер детали на чертеже:

4

Винт

Заводской номер: 700.46.28.053 Количество на модель: 2
700.46.28.053
2
5

Номер детали на чертеже:

5

Труба наружная в сборе

Заводской номер: 700.46.28.090-1 Количество на модель: 2
700.46.28.090-1
2
6

Номер детали на чертеже:

6

Кольцо

Заводской номер: 700.46.28.272-1 Количество на модель: 9
700.46.28.272-1
9
7

Номер детали на чертеже:

7

Палец

Заводской номер: 700А.46.28.051 Количество на модель: 4
700А.46.28.051
4
8

Номер детали на чертеже:

8

Заглушка

Заводской номер: 700А.46.28.274 Количество на модель: 1
700А.46.28.274
1
9

Номер детали на чертеже:

9

Труба внутренняя

Заводской номер: 700.46.28.248 Количество на модель: 1
700.46.28.248
1
10

Номер детали на чертеже:

10

Шарнир нижний а сборе

Заводской номер: 700.46.28.080 Количество на модель: 2
700.46.28.080
2
11

Номер детали на чертеже:

11

Раскос вертикальный в сборе

Заводской номер: 700.46.28.070-2 Количество на модель: 2
700.46.28.070-2
2
12

Номер детали на чертеже:

12

Втулка

Заводской номер: 700А.46.28.012 Количество на модель: 1
700А.46.28.012
1
13

Номер детали на чертеже:

13

Палец

Заводской номер: 700А.46.28.011 Количество на модель: 1
700А.46.28.011
1
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 700.46.28.016-2 Количество на модель: 1
700.46.28.016-2
1
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 700.46.28.016-1 Количество на модель: 12
700.46.28.016-1
12
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 700.46.28.015 Количество на модель: 5
700.46.28.015
5
17

Номер детали на чертеже:

17

Пружина тарельчатая

Заводской номер: 700.46.28.014 Количество на модель: 16
700.46.28.014
16
18

Номер детали на чертеже:

18

Труба

Заводской номер: 700А.46.28.018 Количество на модель: 1
700А.46.28.018
1
19

Номер детали на чертеже:

19

Вилка с трубой

Заводской номер: 700А.46.28.050 Количество на модель: 1
700А.46.28.050
1
20

Номер детали на чертеже:

20

Палец

Заводской номер: 700.46.28.027-1 Количество на модель: 1
700.46.28.027-1
1
21

Номер детали на чертеже:

21

Чека

Заводской номер: 700.46.28.203 Количество на модель: 1
700.46.28.203
1
22

Номер детали на чертеже:

22

Шарнир задний в сборе

Заводской номер: 700.46.28.040-2 Количество на модель: 1
700.46.28.040-2
1
23

Номер детали на чертеже:

23

Винт стяжной

Заводской номер: 700.46.28.023-1 Количество на модель: 1
700.46.28.023-1
1
24

Номер детали на чертеже:

24

Втулка

Заводской номер: 700.46.28.038-1 Количество на модель: 2
700.46.28.038-1
2
25

Номер детали на чертеже:

25

Болт М20Х1.5Х100 ГОСТ 7808-70

Заводской номер: Болт М20Х1.5Х100 ГОСТ 7808-70 Количество на модель: 2
Болт М20Х1.5Х100 ГОСТ 7808-70
2
26

Номер детали на чертеже:

26

Шайба 20.01 ГОСТ 13463-77

Заводской номер: Шайба 20.01 ГОСТ 13463-77 Количество на модель: 2
Шайба 20.01 ГОСТ 13463-77
2
27

Номер детали на чертеже:

27

Цапфа

Заводской номер: 700А.46.28.247 Количество на модель: 1
700А.46.28.247
1
28

Номер детали на чертеже:

28

Тяга центральная в сборе

Заводской номер: 700А.46.28.010-2 Количество на модель: 1
700А.46.28.010-2
1
29

Номер детали на чертеже:

29

Ось

Заводской номер: 700А.46.28.259 Количество на модель: 1
700А.46.28.259
1
30

Номер детали на чертеже:

30

Кронштейн

Заводской номер: 700А.46.28.223 Количество на модель: 1
700А.46.28.223
1
31

Номер детали на чертеже:

31

Цепь

Заводской номер: 700.46.28.031-1 Количество на модель: 1
700.46.28.031-1
1
32

Номер детали на чертеже:

32

Рычаг главный левый

Заводской номер: 700А.46.28.460 Количество на модель: 1
700А.46.28.460
1
33

Номер детали на чертеже:

33

Шайба 12.65Г ГОСТ 6402-70

Заводской номер: Шайба 12.65Г ГОСТ 6402-70 Количество на модель: 10
Шайба 12.65Г ГОСТ 6402-70
10
34

Номер детали на чертеже:

34

Болт М12Х25 ГОСТ 7808-70

Заводской номер: Болт М12Х25 ГОСТ 7808-70 Количество на модель: 6
Болт М12Х25 ГОСТ 7808-70
6
35

Номер детали на чертеже:

35

Заглушка

Заводской номер: 700.46.28.043 Количество на модель: 2
700.46.28.043
2
36

Номер детали на чертеже:

36

Шайба

Заводской номер: 700.46.28.016-4 Количество на модель: 12
700.46.28.016-4
12
37

Номер детали на чертеже:

37

Рычаг левый

Заводской номер: 700А.46.28.047 Количество на модель: 1
700А.46.28.047
1
38

Номер детали на чертеже:

38

Опора в сборе

Заводской номер: 700А.46.28.500 Количество на модель: 1
700А.46.28.500
1
39

Номер детали на чертеже:

39

Хомут

Заводской номер: 700.46.28.042-1 Количество на модель: 2
700.46.28.042-1
2
40

Номер детали на чертеже:

40

Болт М12Х50 ГОСТ 78 1 1-70

Заводской номер: Болт М12Х50 ГОСТ 78 1 1-70 Количество на модель: 2
Болт М12Х50 ГОСТ 78 1 1-70
2
41

Номер детали на чертеже:

41

Вал рычагов

Заводской номер: 700.46.28.041 Количество на модель: 1
700.46.28.041
1
42

Номер детали на чертеже:

42

Пружина

Заводской номер: 700А.46.28.267 Количество на модель:
700А.46.28.267
43

Номер детали на чертеже:

43

Опора правая в сборе

Заводской номер: 700А.46.28.530 Количество на модель: 1
700А.46.28.530
1
44

Номер детали на чертеже:

44

Рычаг главный правый

Заводской номер: 700А.46.28.450 Количество на модель: 1
700А.46.28.450
1
45

Номер детали на чертеже:

45

Ось главного рычага

Заводской номер: 700.46.28.066 Количество на модель: 2
700.46.28.066
2
46

Номер детали на чертеже:

46

Шплинт 6.3Х70 ГОСТ 397-79

Заводской номер: Шплинт 6.3Х70 ГОСТ 397-79 Количество на модель: 4
Шплинт 6.3Х70 ГОСТ 397-79
4
47

Номер детали на чертеже:

47

Рычаг правый

Заводской номер: 700А.46.28.046 Количество на модель: 1
700А.46.28.046
1
48

Номер детали на чертеже:

48

Вал рычагов

Заводской номер: 700А.46.28.470-3 Количество на модель: 1
700А.46.28.470-3
1
49

Номер детали на чертеже:

49

Гайка М24 ГОСТ 5927-71

Заводской номер: Гайка М24 ГОСТ 5927-71 Количество на модель: 8
Гайка М24 ГОСТ 5927-71
8
50

Номер детали на чертеже:

50

Шайба 24.65Г ГОСТ 6402-70

Заводской номер: Шайба 24.65Г ГОСТ 6402-70 Количество на модель: 8
Шайба 24.65Г ГОСТ 6402-70
8
51

Номер детали на чертеже:

51

Шпилька

Заводской номер: 700А.46.28.173-2 Количество на модель: 8
700А.46.28.173-2
8
