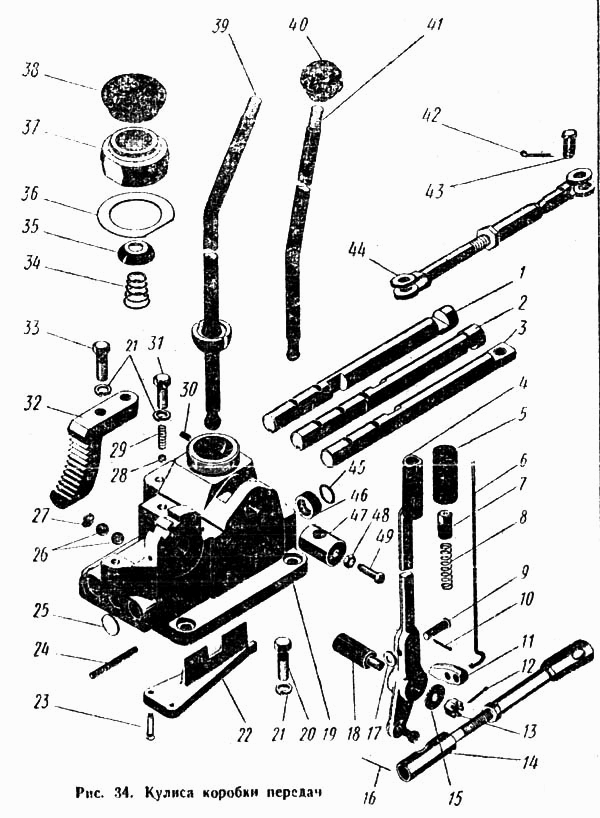

Кулиса коробки передач К-700

Фильтр коробки передач К-700 Стояночный тормоз К-700

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Корпус в сборе

Заводской номер: 700.17.17.010-2 Количество на модель: 1
700.17.17.010-2
1

Номер детали на чертеже:

Кулиса в сборе

Заводской номер: 700.17.17.000-2 Количество на модель: 1
700.17.17.000-2
1

Номер детали на чертеже:

Рычаг в сборе

Заводской номер: 700.17.17.040-2 Количество на модель: 1
700.17.17.040-2
1
1

Номер детали на чертеже:

1

Валик

Заводской номер: 700.17.17.013-1 Количество на модель: 1
700.17.17.013-1
1
2

Номер детали на чертеже:

2

Валик

Заводской номер: 700.17.17.014-1 Количество на модель: 1
700.17.17.014-1
1
3

Номер детали на чертеже:

3

Валик

Заводской номер: 700.17.17.015-2 Количество на модель: 1
700.17.17.015-2
1
4

Номер детали на чертеже:

4

Рычаг в сборе

Заводской номер: 700.17.17.050-2 Количество на модель: 1
700.17.17.050-2
1
5

Номер детали на чертеже:

5

Рукоятка

Заводской номер: 700.17.17.065 Количество на модель: 1
700.17.17.065
1
6

Номер детали на чертеже:

6

Шток

Заводской номер: 700.17.17.055-1 Количество на модель: 1
700.17.17.055-1
1
7

Номер детали на чертеже:

7

Кнопка

Заводской номер: 700.17.17.047-1 Количество на модель: 1
700.17.17.047-1
1
8

Номер детали на чертеже:

8

Пружина

Заводской номер: 700.17.17.046 Количество на модель: 1
700.17.17.046
1
9

Номер детали на чертеже:

9

Валик

Заводской номер: 700.17.19.055-2 Количество на модель: 1
700.17.19.055-2
1
10

Номер детали на чертеже:

10

Шплинт 1,5Х16-001 ГОСТ 397-66

Заводской номер: Шплинт 1,5Х16-001 ГОСТ 397-66 Количество на модель: 1
Шплинт 1,5Х16-001 ГОСТ 397-66
1
11

Номер детали на чертеже:

11

Защелка

Заводской номер: 700.17.17.044 Количество на модель: 1
700.17.17.044
1
12

Номер детали на чертеже:

12

Шплинт 2,5Х25-001 ГОСТ 397--66

Заводской номер: Шплинт 2,5Х25-001 ГОСТ 397--66 Количество на модель: 1
Шплинт 2,5Х25-001 ГОСТ 397--66
1
13

Номер детали на чертеже:

13

Гайка М10-011 ГОСТ 5933-62

Заводской номер: Гайка М10-011 ГОСТ 5933-62 Количество на модель: 1
Гайка М10-011 ГОСТ 5933-62
1
14

Номер детали на чертеже:

14

Тяга в сборе

Заводской номер: 700.17.19.400 Количество на модель: 1
700.17.19.400
1
15

Номер детали на чертеже:

15

Шайба 12-001 ГОСТ 11371-68

Заводской номер: Шайба 12-001 ГОСТ 11371-68 Количество на модель: 1
Шайба 12-001 ГОСТ 11371-68
1
16

Номер детали на чертеже:

16

Проволока КО 1,6Х160 мм ГОСТ 792-67

Заводской номер: Проволока КО 1,6Х160 мм ГОСТ 792-67 Количество на модель: 2
Проволока КО 1,6Х160 мм ГОСТ 792-67
2
17

Номер детали на чертеже:

17

Шайба 8-003 ГОСТ 11371-68

Заводской номер: Шайба 8-003 ГОСТ 11371-68 Количество на модель: 1
Шайба 8-003 ГОСТ 11371-68
1
18

Номер детали на чертеже:

18

Ось

Заводской номер: 700.17.17.022-1 Количество на модель: 1
700.17.17.022-1
1
19

Номер детали на чертеже:

19

Корпус

Заводской номер: 700.17.17.052 Количество на модель: 1
700.17.17.052
1
20

Номер детали на чертеже:

20

Болт М12Х30 ГОСТ 7808-62

Заводской номер: Болт М12Х30 ГОСТ 7808-62 Количество на модель: 4
Болт М12Х30 ГОСТ 7808-62
4
21

Номер детали на чертеже:

21

Шайба пружинная 12Н ГОСТ 6402-61

Заводской номер: Шайба пружинная 12Н ГОСТ 6402-61 Количество на модель: 1
Шайба пружинная 12Н ГОСТ 6402-61
1
22

Номер детали на чертеже:

22

Планка

Заводской номер: 700.17.17.058 Количество на модель: 1
700.17.17.058
1
23

Номер детали на чертеже:

23

Винт

Заводской номер: 700.17.17.059 Количество на модель: 2
700.17.17.059
2
24

Номер детали на чертеже:

24

Штифт

Заводской номер: 700.17.17.038 Количество на модель: 1
700.17.17.038
1
25

Номер детали на чертеже:

25

Заглушка 26 ГОСТ 3111-67

Заводской номер: Заглушка 26 ГОСТ 3111-67 Количество на модель: 3
Заглушка 26 ГОСТ 3111-67
3
26

Номер детали на чертеже:

26

Шарик БV 12,7 мм Н ГОСТ 3722-60

Заводской номер: Шарик БV 12,7 мм Н ГОСТ 3722-60 Количество на модель: 2
Шарик БV 12,7 мм Н ГОСТ 3722-60
2
27

Номер детали на чертеже:

27

Заглушка 16 ГОСТ 3111-67

Заводской номер: Заглушка 16 ГОСТ 3111-67 Количество на модель: 1
Заглушка 16 ГОСТ 3111-67
1
28

Номер детали на чертеже:

28

Шарик БV 9,525 мм Н ГОСТ 3722-60

Заводской номер: Шарик БV 9,525 мм Н ГОСТ 3722-60 Количество на модель: 3
Шарик БV 9,525 мм Н ГОСТ 3722-60
3
29

Номер детали на чертеже:

29

Пружина

Заводской номер: 700.17.17.037 Количество на модель: 3
700.17.17.037
3
30

Номер детали на чертеже:

30

Штифт цилиндрический 5Пр2/2аХ12 ГОСТ 3128-60

Заводской номер: Штифт цилиндрический 5Пр2/2аХ12 ГОСТ 312 Количество на модель: 2
Штифт цилиндрический 5Пр2/2аХ12 ГОСТ 312
2
31

Номер детали на чертеже:

31

Болт М12Х25-021 ГОСТ 7808-62

Заводской номер: Болт М12Х25-021 ГОСТ 7808-62 Количество на модель: 3
Болт М12Х25-021 ГОСТ 7808-62
3
32

Номер детали на чертеже:

32

Сектор

Заводской номер: 700.17.19.101-1 Количество на модель: 1
700.17.19.101-1
1
33

Номер детали на чертеже:

33

Болт М12Х35 ГОСТ 7808-62

Заводской номер: Болт М12Х35 ГОСТ 7808-62 Количество на модель: 2
Болт М12Х35 ГОСТ 7808-62
2
34

Номер детали на чертеже:

34

Пружина

Заводской номер: 700.17.17.018-1 Количество на модель: 1
700.17.17.018-1
1
35

Номер детали на чертеже:

35

Крышка

Заводской номер: 700.17.17.012-1 Количество на модель: 1
700.17.17.012-1
1
36

Номер детали на чертеже:

36

Шайба

Заводской номер: 700.17.17.066 Количество на модель: 1
700.17.17.066
1
37

Номер детали на чертеже:

37

Гайка

Заводской номер: 700.17.17.048-1 Количество на модель: 1
700.17.17.048-1
1
38

Номер детали на чертеже:

38

Манжета

Заводской номер: 700.17.17.049 Количество на модель: 1
700.17.17.049
1
39

Номер детали на чертеже:

39

Рычаг в сборе

Заводской номер: 700.17.17.020-4 Количество на модель: 1
700.17.17.020-4
1
40

Номер детали на чертеже:

40

Ручка шаровая

Заводской номер: 700.17.17.035 Количество на модель: 2
700.17.17.035
2
41

Номер детали на чертеже:

41

Рычаг

Заводской номер: 700.17.17.063 Количество на модель: 1
700.17.17.063
1
42

Номер детали на чертеже:

42

Шплинт 2,5Х16-001 ГОСТ 397-66

Заводской номер: Шплинт 2,5Х16-001 ГОСТ 397-66 Количество на модель: 2
Шплинт 2,5Х16-001 ГОСТ 397-66
2
43

Номер детали на чертеже:

43

Валик

Заводской номер: 700.17.19.055-3 Количество на модель: 2
700.17.19.055-3
2
44

Номер детали на чертеже:

44

Тяга в сборе

Заводской номер: 700.17.19.350-1 Количество на модель: 1
700.17.19.350-1
1
45

Номер детали на чертеже:

45

Кольцо Н1-28Х22-4 ГОСТ 9833-61

Заводской номер: Кольцо Н1-28Х22-4 ГОСТ 9833-61 Количество на модель: 3
Кольцо Н1-28Х22-4 ГОСТ 9833-61
3
46

Номер детали на чертеже:

46

Втулка

Заводской номер: 700.17.17.041 Количество на модель: 3
700.17.17.041
3
47

Номер детали на чертеже:

47

Ось

Заводской номер: 700.17.17.016-1 Количество на модель: 1
700.17.17.016-1
1
48

Номер детали на чертеже:

48

Гайка М8-01 1 ГОСТ 5927-62

Заводской номер: Гайка М8-01 1 ГОСТ 5927-62 Количество на модель: 1
Гайка М8-01 1 ГОСТ 5927-62
1
49

Номер детали на чертеже:

49

Винт М8Х35-011 ГОСТ 1483-64

Заводской номер: Винт М8Х35-011 ГОСТ 1483-64 Количество на модель: 1
Винт М8Х35-011 ГОСТ 1483-64
1
