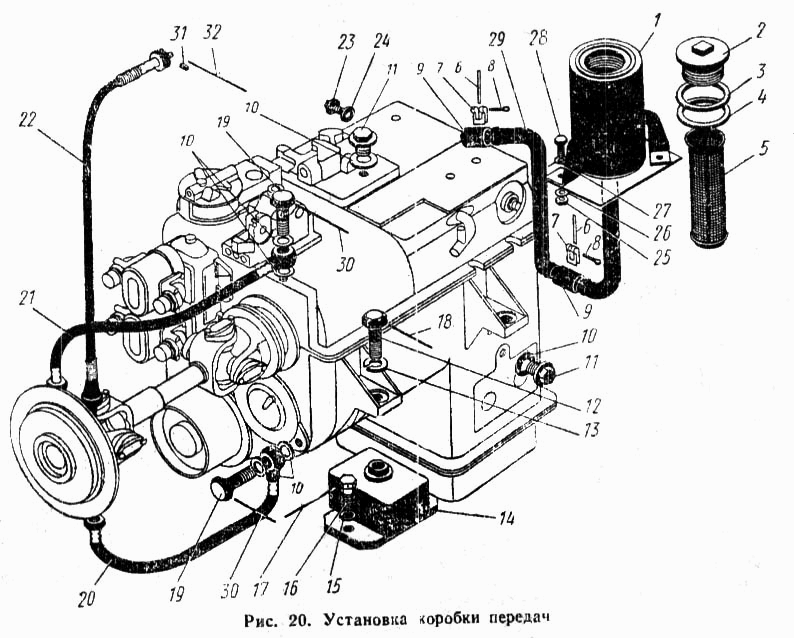

Установка коробки передач К-700

Опора муфты полужесткой К-700 Коробка передач и трубопроводы К-700

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Бачок заливной

Заводской номер: 700.00.17.010 Количество на модель: 1
700.00.17.010
1

Номер детали на чертеже:

Установка коробки -передач

Заводской номер: 700.00.17.000-5 Количество на модель: 1
700.00.17.000-5
1
1

Номер детали на чертеже:

1

Корпус в сборе

Заводской номер: 700.00.17.020 Количество на модель: 1
700.00.17.020
1
2

Номер детали на чертеже:

2

Пробка

Заводской номер: 700.00.17.024-2 Количество на модель: 1
700.00.17.024-2
1
3

Номер детали на чертеже:

3

Кольцо

Заводской номер: 700.00.17.011 Количество на модель: 1
700.00.17.011
1
4

Номер детали на чертеже:

4

Прокладка

Заводской номер: 700.00.17.012 Количество на модель: 1
700.00.17.012
1
5

Номер детали на чертеже:

5

Фильтр в сборе

Заводской номер: 700.00.17.030 Количество на модель: 1
700.00.17.030
1
6

Номер детали на чертеже:

6

Лента ХЛ-375

Заводской номер: Лента ХЛ-375 Количество на модель: 4
Лента ХЛ-375
4
7

Номер детали на чертеже:

7

Рамка ХР

Заводской номер: Рамка ХР Количество на модель: 4
Рамка ХР
4
8

Номер детали на чертеже:

8

Шплинт ХШ

Заводской номер: Шплинт ХШ Количество на модель: 4
Шплинт ХШ
4
9

Номер детали на чертеже:

9

Рукав 1У32-15Х90

Заводской номер: Рукав 1У32-15Х90 Количество на модель: 2
Рукав 1У32-15Х90
2
10

Номер детали на чертеже:

10

Прокладка

Заводской номер: 700.17.01.413 Количество на модель: 6
700.17.01.413
6
11

Номер детали на чертеже:

11

Пробка с буртиком М22Х1,5

Заводской номер: Пробка с буртиком М22Х1,5 Количество на модель: 2
Пробка с буртиком М22Х1,5
2
12

Номер детали на чертеже:

12

Болт М22Х65-101 ГОСТ 7808-62

Заводской номер: Болт М22Х65-101 ГОСТ 7808-62 Количество на модель: 4
Болт М22Х65-101 ГОСТ 7808-62
4
13

Номер детали на чертеже:

13

Шайба пружинная 22Н ГОСТ 6402-61

Заводской номер: Шайба пружинная 22Н ГОСТ 6402-61 Количество на модель: 4
Шайба пружинная 22Н ГОСТ 6402-61
4
14

Номер детали на чертеже:

14

Амортизатор типа АКСС-220м

Заводской номер: 700.00.17.170 Количество на модель: 4
700.00.17.170
4
15

Номер детали на чертеже:

15

Шайба пружинная 14Н ГОСТ 6402-61

Заводской номер: Шайба пружинная 14Н ГОСТ 6402-61 Количество на модель: 8
Шайба пружинная 14Н ГОСТ 6402-61
8
16

Номер детали на чертеже:

16

Болт III М14Х35 ГОСТ 7808-62

Заводской номер: Болт III М14Х35 ГОСТ 7808-62 Количество на модель: 8
Болт III М14Х35 ГОСТ 7808-62
8
17

Номер детали на чертеже:

17

Проволока КО 1,6Х700 мм ГОСТ 792-67

Заводской номер: Проволока КО 1,6Х700 мм ГОСТ 792-67 Количество на модель: 4
Проволока КО 1,6Х700 мм ГОСТ 792-67
4
18

Номер детали на чертеже:

18

Проволока КО 1,6Х200 мм ГОСТ 792-67

Заводской номер: Проволока КО 1,6Х200 мм ГОСТ 792-67 Количество на модель: 4
Проволока КО 1,6Х200 мм ГОСТ 792-67
4
19

Номер детали на чертеже:

19

Болт зажимной

Заводской номер: 700.17.24.023-2 Количество на модель: 2
700.17.24.023-2
2
20

Номер детали на чертеже:

20

Рукав в сборе

Заводской номер: 700.17.24.240-02 Количество на модель: 1
700.17.24.240-02
1
21

Номер детали на чертеже:

21

Рукав в сборе

Заводской номер: 700.17.24.270 Количество на модель: 1
700.17.24.270
1
22

Номер детали на чертеже:

22

Вал гибкий в сборе ГВ44-АН

Заводской номер: 700.00.17.210 Количество на модель: 1
700.00.17.210
1
23

Номер детали на чертеже:

23

Пробка с буртиком М12Х1,25

Заводской номер: Пробка с буртиком М12Х1,25 Количество на модель: 1
Пробка с буртиком М12Х1,25
1
24

Номер детали на чертеже:

24

Прокладка 12Х18

Заводской номер: Прокладка 12Х18 Количество на модель: 1
Прокладка 12Х18
1
25

Номер детали на чертеже:

25

Гайка М8-011 ГОСТ 5927-62

Заводской номер: Гайка М8-011 ГОСТ 5927-62 Количество на модель: 3
Гайка М8-011 ГОСТ 5927-62
3
26

Номер детали на чертеже:

26

Шайба пружинная 8Н ГОСТ 6402-61

Заводской номер: Шайба пружинная 8Н ГОСТ 6402-61 Количество на модель: 3
Шайба пружинная 8Н ГОСТ 6402-61
3
27

Номер детали на чертеже:

27

Шайба 8-001 ГОСТ 11371-68

Заводской номер: Шайба 8-001 ГОСТ 11371-68 Количество на модель: 3
Шайба 8-001 ГОСТ 11371-68
3
28

Номер детали на чертеже:

28

Болт М8Х20-021 ГОСТ 7808-32

Заводской номер: Болт М8Х20-021 ГОСТ 7808-32 Количество на модель: 3
Болт М8Х20-021 ГОСТ 7808-32
3
29

Номер детали на чертеже:

29

Труба

Заводской номер: 700.00.17.065 Количество на модель: 1
700.00.17.065
1
30

Номер детали на чертеже:

30

Проволока КО 1,6Х150 мм ГОСТ 792-67

Заводской номер: Проволока КО 1,6Х150 мм ГОСТ 792-67 Количество на модель: 2
Проволока КО 1,6Х150 мм ГОСТ 792-67
2
31

Номер детали на чертеже:

31

Пломба 10

Заводской номер: Пломба 10 Количество на модель: 2
Пломба 10
2
32

Номер детали на чертеже:

32

Проволока КО 1Х150 мм ГОСТ 792-67

Заводской номер: Проволока КО 1Х150 мм ГОСТ 792-67 Количество на модель: 2
Проволока КО 1Х150 мм ГОСТ 792-67
2
