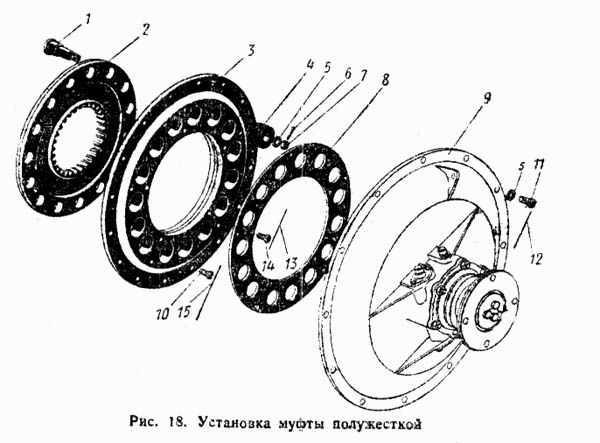

Установка муфты полужесткой К-700

Воздухоочиститель 2 ступени К-700 Опора муфты полужесткой К-700

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Муфта полужесткая

Заводской номер: 700.00.16.010 Количество на модель: 1
700.00.16.010
1

Номер детали на чертеже:

Установка муфты полужесткой

Заводской номер: 700.00.16.000-2 Количество на модель: 1
700.00.16.000-2
1
1

Номер детали на чертеже:

1

Палец

Заводской номер: 700.00.16.016 Количество на модель: 15
700.00.16.016
15
2

Номер детали на чертеже:

2

Венец зубчатый

Заводской номер: 700.00.16.015 Количество на модель: 1
700.00.16.015
1
3

Номер детали на чертеже:

3

Диск

Заводской номер: 700.00.16.014 Количество на модель: 1
700.00.16.014
1
4

Номер детали на чертеже:

4

Амортизатор

Заводской номер: 700.00.16.017 Количество на модель: 15
700.00.16.017
15
5

Номер детали на чертеже:

5

Шайба 12-001 ГОСТ 11371-68

Заводской номер: Шайба 12-001 ГОСТ 11371-68 Количество на модель: 27
Шайба 12-001 ГОСТ 11371-68
27
6

Номер детали на чертеже:

6

Шплинт 3,2Х25-001 ГОСТ 397-66

Заводской номер: Шплинт 3,2Х25-001 ГОСТ 397-66 Количество на модель: 15
Шплинт 3,2Х25-001 ГОСТ 397-66
15
7

Номер детали на чертеже:

7

Гайка М12-011 ГОСТ 5933-62

Заводской номер: Гайка М12-011 ГОСТ 5933-62 Количество на модель: 15
Гайка М12-011 ГОСТ 5933-62
15
8

Номер детали на чертеже:

8

Кольцо

Заводской номер: 700.00.16.018 Количество на модель: 1
700.00.16.018
1
9

Номер детали на чертеже:

9

Опора муфты полужесткой

Заводской номер: 700.16.05.000-1 Количество на модель: 1
700.16.05.000-1
1
10

Номер детали на чертеже:

10

Болт III М10Х25-021 ГОСТ 7805-62 и 7808-62

Заводской номер: Болт III М10Х25-021 ГОСТ 7805-62 и 7808- Количество на модель: 10
Болт III М10Х25-021 ГОСТ 7805-62 и 7808-
10
11

Номер детали на чертеже:

11

Болт М12Х25-021 ГОСТ 7808--62

Заводской номер: Болт М12Х25-021 ГОСТ 7808--62 Количество на модель: 12
Болт М12Х25-021 ГОСТ 7808--62
12
12

Номер детали на чертеже:

12

Проволока КО 1,6Х350 мм ГОСТ 792-67

Заводской номер: Проволока КО 1,6Х350 мм ГОСТ 792-67 Количество на модель: 6
Проволока КО 1,6Х350 мм ГОСТ 792-67
6
13

Номер детали на чертеже:

13

Проволока КО 1,6Х150 мм ГОСТ 792-67

Заводской номер: Проволока КО 1,6Х150 мм ГОСТ 792-67 Количество на модель: 5
Проволока КО 1,6Х150 мм ГОСТ 792-67
5
14

Номер детали на чертеже:

14

Болт III М10Х20-021 ГОСТ 7808-62

Заводской номер: Болт III М10Х20-021 ГОСТ 7808-62 Количество на модель: 10
Болт III М10Х20-021 ГОСТ 7808-62
10
15

Номер детали на чертеже:

15

Проволока КО 1,6Х250 мм ГОСТ 792-67

Заводской номер: Проволока КО 1,6Х250 мм ГОСТ 792-67 Количество на модель: 8
Проволока КО 1,6Х250 мм ГОСТ 792-67
8
