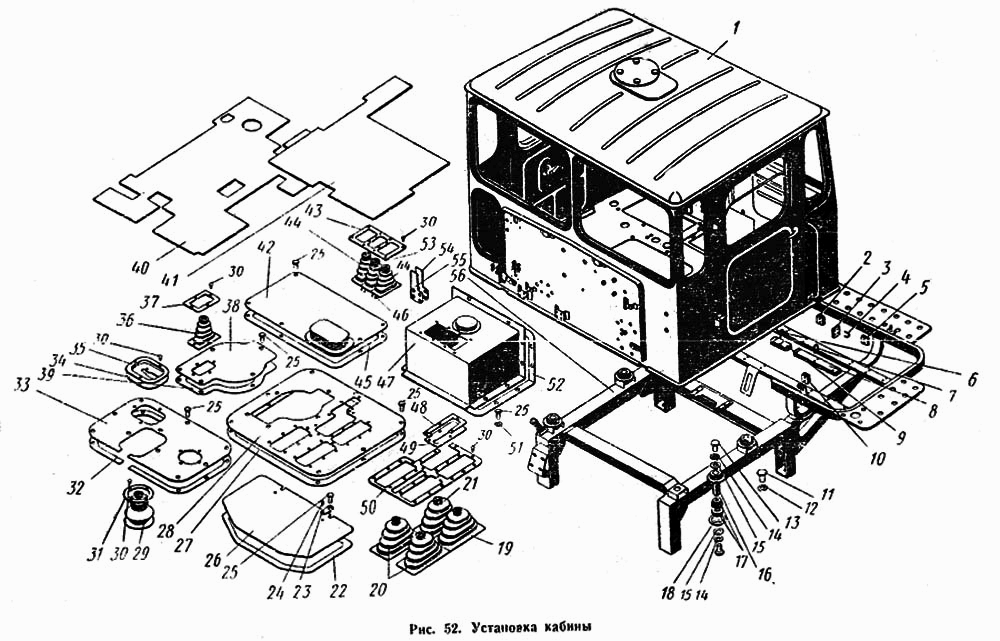

Установка кабины К-700

Кабина в сборе К-700

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Крышка в сборе

Заводской номер: 700.00.67.110-1 Количество на модель: 1
700.00.67.110-1
1

Номер детали на чертеже:

Крышка в сборе

Заводской номер: 700.00.67.060-2 Количество на модель: 1
700.00.67.060-2
1

Номер детали на чертеже:

Крышка в сборе

Заводской номер: 700.00.67.010-2 Количество на модель: 1
700.00.67.010-2
1

Номер детали на чертеже:

Крышка в сборе

Заводской номер: 700.00.67.090-2 Количество на модель: 2
700.00.67.090-2
2

Номер детали на чертеже:

Крышка в сборе

Заводской номер: 700.00.67.150-1 Количество на модель: 1
700.00.67.150-1
1

Номер детали на чертеже:

Установка кабины

Заводской номер: 700.00.67.000-4 Количество на модель: 1
700.00.67.000-4
1
1

Номер детали на чертеже:

1

Кабина в сборе

Заводской номер: 700.67.00.000-3 Количество на модель: 1
700.67.00.000-3
1
2

Номер детали на чертеже:

2

прокладка

Заводской номер: 700.67.12.122 Количество на модель: 4
700.67.12.122
4
3

Номер детали на чертеже:

3

Прокладка

Заводской номер: 700.67.12.059 Количество на модель: 4
700.67.12.059
4
4

Номер детали на чертеже:

4

Скоба

Заводской номер: 700.67.12.121 Количество на модель: 10
700.67.12.121
10
5

Номер детали на чертеже:

5

Прокладка

Заводской номер: 700.67.12.049 Количество на модель: 6
700.67.12.049
6
6

Номер детали на чертеже:

6

Скоба

Заводской номер: 700.67.12.061 Количество на модель: 4
700.67.12.061
4
7

Номер детали на чертеже:

7

Скоба

Заводской номер: 700.67.12.044 Количество на модель: 34
700.67.12.044
34
8

Номер детали на чертеже:

8

Прокладка

Заводской номер: 700.67.12.011 Количество на модель: 4
700.67.12.011
4
9

Номер детали на чертеже:

9

Прокладка

Заводской номер: 700.67.12.012-1 Количество на модель: 4
700.67.12.012-1
4
10

Номер детали на чертеже:

10

Прокладка

Заводской номер: 700.67.12.119 Количество на модель: 2
700.67.12.119
2
11

Номер детали на чертеже:

11

Болт М20Х50-101 ГОСТ 7508-62

Заводской номер: Болт М20Х50-101 ГОСТ 7508-62 Количество на модель: 4
Болт М20Х50-101 ГОСТ 7508-62
4
12

Номер детали на чертеже:

12

Шайба пружинная 20Н ГОСТ 6402-61

Заводской номер: Шайба пружинная 20Н ГОСТ 6402-61 Количество на модель: 4
Шайба пружинная 20Н ГОСТ 6402-61
4
13

Номер детали на чертеже:

13

Болт М16Х1,5Х35-101 ГОСТ 7808-62

Заводской номер: Болт М16Х1,5Х35-101 ГОСТ 7808-62 Количество на модель: 8
Болт М16Х1,5Х35-101 ГОСТ 7808-62
8
14

Номер детали на чертеже:

14

Шайба пружинная 16Н ГОСТ 6402-61

Заводской номер: Шайба пружинная 16Н ГОСТ 6402-61 Количество на модель: 8
Шайба пружинная 16Н ГОСТ 6402-61
8
15

Номер детали на чертеже:

15

Шайба 16-001 ГОСТ 11371-68

Заводской номер: Шайба 16-001 ГОСТ 11371-68 Количество на модель: 8
Шайба 16-001 ГОСТ 11371-68
8
16

Номер детали на чертеже:

16

Чашка в сборе

Заводской номер: 700.00.67.210-1 Количество на модель: 4
700.00.67.210-1
4
17

Номер детали на чертеже:

17

Амортизатор

Заводской номер: 700.00.67.096 Количество на модель: 8
700.00.67.096
8
18

Номер детали на чертеже:

18

Чашка

Заводской номер: 700.00.67.013-1 Количество на модель: 4
700.00.67.013-1
4
19

Номер детали на чертеже:

19

Кожух

Заводской номер: 700.00.67.103-02 Количество на модель: 1
700.00.67.103-02
1
20

Номер детали на чертеже:

20

Кожух

Заводской номер: 700.00.67.103-03 Количество на модель: 2
700.00.67.103-03
2
21

Номер детали на чертеже:

21

Кожух

Заводской номер: 700.00.67.103-01 Количество на модель: 1
700.00.67.103-01
1
22

Номер детали на чертеже:

22

Прокладка

Заводской номер: 700.00.67.045-3 Количество на модель: 1
700.00.67.045-3
1
23

Номер детали на чертеже:

23

Крючок

Заводской номер: 700.00.67.086 Количество на модель: 2
700.00.67.086
2
24

Номер детали на чертеже:

24

Заклепка 6Х14 ГОСТ 10299-68

Заводской номер: Заклепка 6Х14 ГОСТ 10299-68 Количество на модель: 2
Заклепка 6Х14 ГОСТ 10299-68
2
25

Номер детали на чертеже:

25

Болт М8Х20 ГОСТ 7808- 62

Заводской номер: Болт М8Х20 ГОСТ 7808-62 Количество на модель: 37
Болт М8Х20 ГОСТ 7808-62
37
26

Номер детали на чертеже:

26

Крышка

Заводской номер: 700.00.67.044-2 Количество на модель: 1
700.00.67.044-2
1
27

Номер детали на чертеже:

27

Прокладка

Заводской номер: 700.00.67.041-1 Количество на модель: 1
700.00.67.041-1
1
28

Номер детали на чертеже:

28

Крышка

Заводской номер: 700.00.67.037-3 Количество на модель: 1
700.00.67.037-3
1
29

Номер детали на чертеже:

29

Кожух

Заводской номер: 700.00.67.021-1 Количество на модель: 1
700.00.67.021-1
1
30

Номер детали на чертеже:

30

Заклепка 4Х12-700 ГОСТ 10299-68

Заводской номер: Заклепка 4Х12-700 ГОСТ 10299-68 Количество на модель: 45
Заклепка 4Х12-700 ГОСТ 10299-68
45
31

Номер детали на чертеже:

31

Кольцо

Заводской номер: 700.00.67.022 Количество на модель: 1
700.00.67.022
1
32

Номер детали на чертеже:

32

Прокладка

Заводской номер: 700.00.67.062 Количество на модель: 1
700.00.67.062
1
33

Номер детали на чертеже:

33

Крышка а сборе

Заводской номер: 700.00.67.180 Количество на модель: 1
700.00.67.180
1
34

Номер детали на чертеже:

34

Прокладка

Заводской номер: 700.00.67.023-1 Количество на модель: 1
700.00.67.023-1
1
35

Номер детали на чертеже:

35

Обечайка

Заводской номер: 700.00.67.024-1 Количество на модель: 1
700.00.67.024-1
1
36

Номер детали на чертеже:

36

Кожух

Заводской номер: 700.00.67.071 Количество на модель: 1
700.00.67.071
1
37

Номер детали на чертеже:

37

Обечайка

Заводской номер: 700.00.67.069 Количество на модель: 1
700.00.67.069
1
38

Номер детали на чертеже:

38

Крышка

Заводской номер: 700.00.67.073-1 Количество на модель: 1
700.00.67.073-1
1
39

Номер детали на чертеже:

39

Прокладка

Заводской номер: 700.00.67.074-1 Количество на модель: 1
700.00.67.074-1
1
40

Номер детали на чертеже:

40

Коврик резиновый

Заводской номер: 700.00.67.089-1 Количество на модель: 1
700.00.67.089-1
1
41

Номер детали на чертеже:

41

Коврик резиновый

Заводской номер: 700.00.67.034 Количество на модель: 1
700.00.67.034
1
42

Номер детали на чертеже:

42

Крышка

Заводской номер: 700.00.67.190-1 Количество на модель: 1
700.00.67.190-1
1
43

Номер детали на чертеже:

43

Фланец

Заводской номер: 700.00.67.025-1 Количество на модель: 1
700.00.67.025-1
1
44

Номер детали на чертеже:

44

Кожух

Заводской номер: 700.00.67.033 Количество на модель: 2
700.00.67.033
2
45

Номер детали на чертеже:

45

Прокладка

Заводской номер: 700.00.67.077-1 Количество на модель: 1
700.00.67.077-1
1
46

Номер детали на чертеже:

46

Скоба

Заводской номер: 700.00.67.093 Количество на модель: 2
700.00.67.093
2
47

Номер детали на чертеже:

47

Крышка

Заводской номер: 700.00.67.120-1 Количество на модель: 1
700.00.67.120-1
1
48

Номер детали на чертеже:

48

Уплотнение

Заводской номер: 700.00.67.063 Количество на модель: 1
700.00.67.063
1
49

Номер детали на чертеже:

49

Фланец

Заводской номер: 700.00.67.064 Количество на модель: 1
700.00.67.064
1
50

Номер детали на чертеже:

50

Обечайка

Заводской номер: 700.00.67.038-3 Количество на модель: 1
700.00.67.038-3
1
51

Номер детали на чертеже:

51

Шайба 8-001 ГОСТ 11371-68

Заводской номер: Шайба 8-001 ГОСТ 11371-68 Количество на модель: 6
Шайба 8-001 ГОСТ 11371-68
6
52

Номер детали на чертеже:

52

Прокладка

Заводской номер: 700.00.67.072-2 Количество на модель: 1
700.00.67.072-2
1
54

Номер детали на чертеже:

54

Крышка

Заводской номер: 700.00.67.087 Количество на модель: 1
700.00.67.087
1
55

Номер детали на чертеже:

55

Прокладка

Заводской номер: 700.00.67.088 Количество на модель: 1
700.00.67.088
1
56

Номер детали на чертеже:

56

Постамент (в сборе с деталями поз 48-56)

Заводской номер: 700.67.12.000-1 Количество на модель: 1
700.67.12.000-1
1
