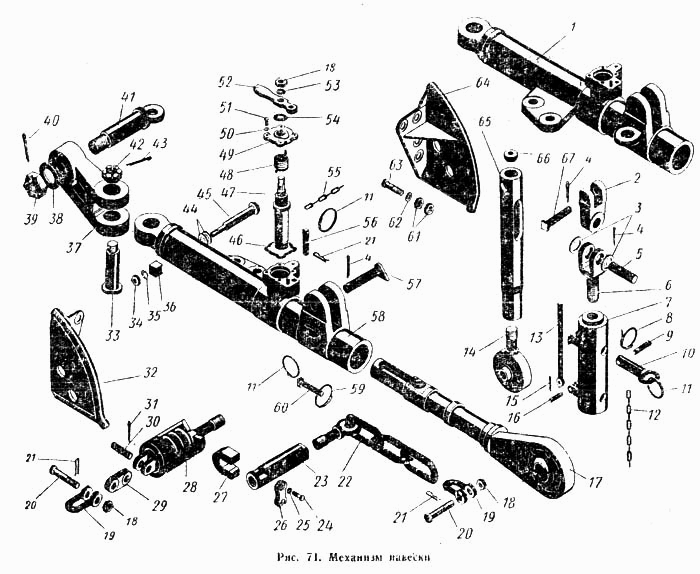

Механизм навески К-700

Механизм навески К-700 Крюк и прицепная скоба К-700

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Механизм навески

Заводской номер: 700.46.28.000 Количество на модель: 1
700.46.28.000
1

Номер детали на чертеже:

Раскос вертикальный в сборе

Заводской номер: 700.46.28.070-2 Количество на модель: 2
700.46.28.070-2
2

Номер детали на чертеже:

Раскос горизонтальный в сборе

Заводской номер: 700.46.28.290 Количество на модель: 2
700.46.28.290
2

Номер детали на чертеже:

Тяга левая

Заводской номер: 700.46.28.410-1 Количество на модель: 1
700.46.28.410-1
1

Номер детали на чертеже:

Тяга правая

Заводской номер: 700.46.28.400-1 Количество на модель: 1
700.46.28.400-1
1
1

Номер детали на чертеже:

1

Корпус правой тяги (со штифтом 12Пр/2аХ15)

Заводской номер: 700.46.28.420-1 Количество на модель: 1
700.46.28.420-1
1
2

Номер детали на чертеже:

2

Вилка

Заводской номер: 700.46.28.054-2 Количество на модель: 2
700.46.28.054-2
2
3

Номер детали на чертеже:

3

Шайба 30-001 ГОСТ 11371-68

Заводской номер: Шайба 30-001 ГОСТ 11371-68 Количество на модель: 4
Шайба 30-001 ГОСТ 11371-68
4
4

Номер детали на чертеже:

4

Шплинт 6,3Х45-001 ГОСТ 397-66

Заводской номер: Шплинт 6,3Х45-001 ГОСТ 397-66 Количество на модель: 12
Шплинт 6,3Х45-001 ГОСТ 397-66
12
5

Номер детали на чертеже:

5

Ось

Заводской номер: 700.46.28.057-1 Количество на модель: 2
700.46.28.057-1
2
6

Номер детали на чертеже:

6

Винт

Заводской номер: 700.46.28.053 Количество на модель: 2
700.46.28.053
2
7

Номер детали на чертеже:

7

Труба наружная в сборе

Заводской номер: 700.46.28.090-1 Количество на модель: 2
700.46.28.090-1
2
8

Номер детали на чертеже:

8

Кольцо

Заводской номер: 700.46.28.204-1 Количество на модель: 3
700.46.28.204-1
3
9

Номер детали на чертеже:

9

Чека

Заводской номер: 700.46.28.203 Количество на модель: 3
700.46.28.203
3
10

Номер детали на чертеже:

10

Палец в сборе

Заводской номер: 700.46.28.210 Количество на модель: 2
700.46.28.210
2
11

Номер детали на чертеже:

11

Кольцо

Заводской номер: 700.46.28.029 Количество на модель: 11
700.46.28.029
11
12

Номер детали на чертеже:

12

Цепь Т-1-А5 ГОСТ 7070-64

Заводской номер: 700.46.23.031-01 Количество на модель: 5
700.46.23.031-01
5
13

Номер детали на чертеже:

13

Рукоятка

Заводской номер: 700.46.28.011 Количество на модель: 3
700.46.28.011
3
14

Номер детали на чертеже:

14

Шарнир нижний а сборе

Заводской номер: 700.46.28.080 Количество на модель: 2
700.46.28.080
2
15

Номер детали на чертеже:

15

Шплинт 3,2Х20-001 ГОСТ 397-66

Заводской номер: Шплинт 3,2Х20-001 ГОСТ 397-66 Количество на модель: 6
Шплинт 3,2Х20-001 ГОСТ 397-66
6
16

Номер детали на чертеже:

16

Ось

Заводской номер: 700.46.28.012 Количество на модель: 3
700.46.28.012
3
17

Номер детали на чертеже:

17

Тяга выдвижная в сборе

Заводской номер: 700.46.28.440 Количество на модель: 2
700.46.28.440
2
18

Номер детали на чертеже:

18

Гайка М20Х1,5-011 ГОСТ 5927-62

Заводской номер: Гайка М20Х1,5-011 ГОСТ 5927-62 Количество на модель: 14
Гайка М20Х1,5-011 ГОСТ 5927-62
14
19

Номер детали на чертеже:

19

Звено соединительное

Заводской номер: 700.46.28.071 Количество на модель: 4
700.46.28.071
4
20

Номер детали на чертеже:

20

Ось

Заводской номер: 700.46.28.088 Количество на модель: 4
700.46.28.088
4
21

Номер детали на чертеже:

21

Шплинт пружинный 18

Заводской номер: Шплинт пружинный 18 Количество на модель: 6
Шплинт пружинный 18
6
22

Номер детали на чертеже:

22

Цепь оплотная в сборе

Заводской номер: 700.46.28.330 Количество на модель: 2
700.46.28.330
2
23

Номер детали на чертеже:

23

Трубка стяжная

Заводской номер: 700.46.28.164-2 Количество на модель: 2
700.46.28.164-2
2
24

Номер детали на чертеже:

24

Винт 12Х40-011 ГОСТ 10338-63

Заводской номер: Винт 12Х40-011 ГОСТ 10338-63 Количество на модель: 4
Винт 12Х40-011 ГОСТ 10338-63
4
25

Номер детали на чертеже:

25

Шайба пружинная 12Н ГОСТ 6402-61

Заводской номер: Шайба пружинная 12Н ГОСТ 6402-61 Количество на модель: 6
Шайба пружинная 12Н ГОСТ 6402-61
6
26

Номер детали на чертеже:

26

Крышка

Заводской номер: 700.46.28.273 Количество на модель: 2
700.46.28.273
2
27

Номер детали на чертеже:

27

Хомут

Заводской номер: 700.46.28.228-2 Количество на модель: 2
700.46.28.228-2
2
28

Номер детали на чертеже:

28

Демпфер в сборе

Заводской номер: 700.46.28.300 Количество на модель: 2
700.46.28.300
2
29

Номер детали на чертеже:

29

Ушко

Заводской номер: 700.46.28.072-1 Количество на модель: 2
700.46.28.072-1
2
30

Номер детали на чертеже:

30

Палец

Заводской номер: 700.46.28.073 Количество на модель: 2
700.46.28.073
2
31

Номер детали на чертеже:

31

Шплинт 5Х28-001 ГОСТ 397-66

Заводской номер: Шплинт 5Х28-001 ГОСТ 397-66 Количество на модель: 4
Шплинт 5Х28-001 ГОСТ 397-66
4
32

Номер детали на чертеже:

32

Упор левый

Заводской номер: 700.46.28.263-1 Количество на модель: 1
700.46.28.263-1
1
33

Номер детали на чертеже:

33

Ось

Заводской номер: 700.46.28.098 Количество на модель: 2
700.46.28.098
2
34

Номер детали на чертеже:

34

Гайка М16-011 ГОСТ 5927-62

Заводской номер: Гайка М16-011 ГОСТ 5927-62 Количество на модель: 2
Гайка М16-011 ГОСТ 5927-62
2
35

Номер детали на чертеже:

35

Шайба пружинная 16Н ГОСТ 6402-61

Заводской номер: Шайба пружинная 16Н ГОСТ 6402-61 Количество на модель: 2
Шайба пружинная 16Н ГОСТ 6402-61
2
36

Номер детали на чертеже:

36

Фиксатор

Заводской номер: 700.46.28.254-1 Количество на модель: 2
700.46.28.254-1
2
37

Номер детали на чертеже:

37

Рычаг

Заводской номер: 700.46.28.097 Количество на модель: 2
700.46.28.097
2
38

Номер детали на чертеже:

38

Шайба 48-001 ГОСТ 11371-68

Заводской номер: Шайба 48-001 ГОСТ 11371-68 Количество на модель: 2
Шайба 48-001 ГОСТ 11371-68
2
39

Номер детали на чертеже:

39

Гайка М48Х2 кл. 3

Заводской номер: 700.46.28.275 Количество на модель: 2
700.46.28.275
2
40

Номер детали на чертеже:

40

Шплинт 8Х90-001 ГОСТ 397-66

Заводской номер: Шплинт 8Х90-001 ГОСТ 397-66 Количество на модель: 2
Шплинт 8Х90-001 ГОСТ 397-66
2
41

Номер детали на чертеже:

41

Ось

Заводской номер: 700.46.28.219 Количество на модель: 2
700.46.28.219
2
42

Номер детали на чертеже:

42

Гайка М36Х3-011 ГОСТ 5933-62

Заводской номер: Гайка М36Х3-011 ГОСТ 5933-62 Количество на модель: 2
Гайка М36Х3-011 ГОСТ 5933-62
2
43

Номер детали на чертеже:

43

Шплинт 6,3Х70-001 ГОСТ 397-66

Заводской номер: Шплинт 6,3Х70-001 ГОСТ 397-66 Количество на модель: 6
Шплинт 6,3Х70-001 ГОСТ 397-66
6
44

Номер детали на чертеже:

44

Прокладка

Заводской номер: 700.46.28.249 Количество на модель: 72
700.46.28.249
72
45

Номер детали на чертеже:

45

Упор

Заводской номер: 700.46.28.243 Количество на модель: 2
700.46.28.243
2
46

Номер детали на чертеже:

46

Прокладка

Заводской номер: 700.46.28.241-1 Количество на модель: 2
700.46.28.241-1
2
47

Номер детали на чертеже:

47

Стопор

Заводской номер: 700.46.28.231-1 Количество на модель: 2
700.46.28.231-1
2
48

Номер детали на чертеже:

48

Пружина

Заводской номер: 700.46.28.232 Количество на модель: 2
700.46.28.232
2
49

Номер детали на чертеже:

49

Крышка

Заводской номер: 700.46.28.237-1 Количество на модель: 2
700.46.28.237-1
2
50

Номер детали на чертеже:

50

Шайба пружинная 8Н ГОСТ 6402-61

Заводской номер: Шайба пружинная 8Н ГОСТ 6402-61 Количество на модель: 8
Шайба пружинная 8Н ГОСТ 6402-61
8
51

Номер детали на чертеже:

51

Болт М8Х20-021 ГОСТ 7808-02

Заводской номер: Болт М8Х20-021 ГОСТ 7808-02 Количество на модель: 8
Болт М8Х20-021 ГОСТ 7808-02
8
52

Номер детали на чертеже:

52

Рукоятка

Заводской номер: 700.46.28.229 Количество на модель: 2
700.46.28.229
2
53

Номер детали на чертеже:

53

Шайба пружинная 20Н ГОСТ 6402-61

Заводской номер: Шайба пружинная 20Н ГОСТ 6402-61 Количество на модель: 10
Шайба пружинная 20Н ГОСТ 6402-61
10
54

Номер детали на чертеже:

54

Кольцо СП 42-29-5 ГОСТ 6308-14

Заводской номер: Кольцо СП 42-29-5 ГОСТ 6308-14 Количество на модель: 2
Кольцо СП 42-29-5 ГОСТ 6308-14
2
55

Номер детали на чертеже:

55

Цепь Т-1-А5 ГОСТ 7070-64

Заводской номер: 700.46.28.031-02 Количество на модель: 2
700.46.28.031-02
2
56

Номер детали на чертеже:

56

Чека замка

Заводской номер: 700.46.28.266 Количество на модель: 2
700.46.28.266
2
57

Номер детали на чертеже:

57

Ось

Заводской номер: 700.46.28.251 Количество на модель: 2
700.46.28.251
2
58

Номер детали на чертеже:

58

Корпус левой тяги (со штифтом цилиндрический 12Пр2/2аХ50)

Заводской номер: 700.46.28.430-1 Количество на модель: 1
700.46.28.430-1
1
59

Номер детали на чертеже:

59

Кольцо

Заводской номер: 700.46.28.272 Количество на модель: 2
700.46.28.272
2
60

Номер детали на чертеже:

60

Чека

Заводской номер: 700.46.28.271 Количество на модель: 2
700.46.28.271
2
61

Номер детали на чертеже:

61

Гайка М20-011 ГОСТ 5927-62

Заводской номер: Гайка М20-011 ГОСТ 5927-62 Количество на модель: 16
Гайка М20-011 ГОСТ 5927-62
16
62

Номер детали на чертеже:

62

Шайба 20-001 ГОСТ 11371- 68

Заводской номер: Шайба 20-001 ГОСТ 11371-68 Количество на модель: 8
Шайба 20-001 ГОСТ 11371-68
8
63

Номер детали на чертеже:

63

Болт М20Х70-021 ГОСТ 7808-62

Заводской номер: Болт М20Х70-021 ГОСТ 7808-62 Количество на модель: 8
Болт М20Х70-021 ГОСТ 7808-62
8
64

Номер детали на чертеже:

64

Упор правый

Заводской номер: 700.46.28.252-1 Количество на модель: 1
700.46.28.252-1
1
65

Номер детали на чертеже:

65

Труба внутренняя

Заводской номер: 700.46.28.248 Количество на модель: 2
700.46.28.248
2
66

Номер детали на чертеже:

66

Заглушка

Заводской номер: 700.46.28.274 Количество на модель: 2
700.46.28.274
2
67

Номер детали на чертеже:

67

Ось

Заводской номер: 700.46.28.258 Количество на модель: 1
700.46.28.258
1
