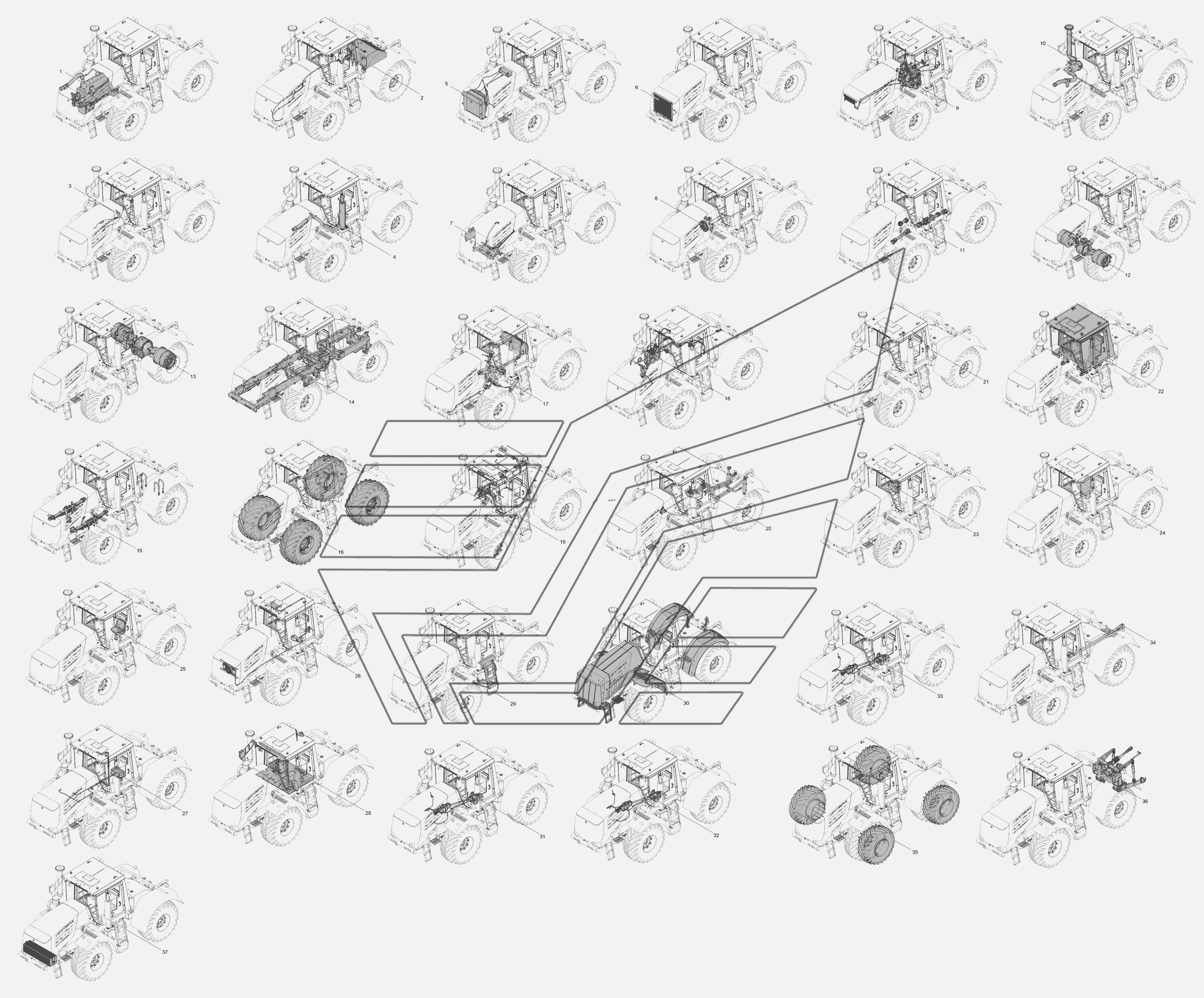

Схема деления К-744Р4 "Премиум". Каталог 2015г.

Трактор К-744-Р4Пр К-744Р4 "Премиум" 744Р3М-1000000-01 Установка двигателя К-744Р4 "Премиум"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Установка двигателя

Заводской номер: 744Р3М-1000000-01 Количество на модель: 1
744Р3М-1000000-01
1
2

Номер детали на чертеже:

2

Система питания

Заводской номер: 744Р2-1100000-6 Количество на модель: 1
744Р2-1100000-6
1
3

Номер детали на чертеже:

3

Управление подачей топлива

Заводской номер: 744Р2-1108000-1 Количество на модель: 1
744Р2-1108000-1
1
4

Номер детали на чертеже:

4

Система выпуска отработавших газов

Заводской номер: Э744Р3М-1200000-2 Количество на модель: 1
Э744Р3М-1200000-2
1
5

Номер детали на чертеже:

5

Система охлаждения двигателя

Заводской номер: Э744Р3М-1300000-1 Количество на модель: 1
Э744Р3М-1300000-1
1
6

Номер детали на чертеже:

6

Система смазки

Заводской номер: 744Р1-1400000-3 Количество на модель: 1
744Р1-1400000-3
1
7

Номер детали на чертеже:

7

Система подогрева двигателя

Заводской номер: 744Р1-1500000-2 Количество на модель: 1
744Р1-1500000-2
1
8

Номер детали на чертеже:

8

Редуктор с полужесткой муфтой

Заводской номер: 744Р3-1600000-02 Количество на модель: 1
744Р3-1600000-02
1
9

Номер детали на чертеже:

9

Установка коробки передач

Заводской номер: 744Р2-0017000-2 Количество на модель: 1
744Р2-0017000-2
1
10

Номер детали на чертеже:

10

Система очистки воздуха

Заводской номер: 744Р3М-1900000-1 Количество на модель: 1
744Р3М-1900000-1
1
11

Номер детали на чертеже:

11

Передача карданная

Заводской номер: 744Р2-2200000 Количество на модель: 1
744Р2-2200000
1
12

Номер детали на чертеже:

12

Мост ведущий

Заводской номер: 744Р1-2300000-1 Количество на модель: 1
744Р1-2300000-1
1
13

Номер детали на чертеже:

13

Мост ведущий

Заводской номер: 744Р1-2300000-1-02 Количество на модель: 1
744Р1-2300000-1-02
1
14

Номер детали на чертеже:

14

Рама

Заводской номер: 744Р3М-2800000 Количество на модель: 1
744Р3М-2800000
1
15

Номер детали на чертеже:

15

Подвеска

Заводской номер: 744-29.00.000 Количество на модель: 1
744-29.00.000
1
16

Номер детали на чертеже:

16

Колеса с шиной 30,5 R32

Заводской номер: 744Р2-31.00.000 Количество на модель: 1
744Р2-31.00.000
1
17

Номер детали на чертеже:

17

Гидросистема управления поворотом

Заводской номер: 744Р4-3400000 Количество на модель: 1
744Р4-3400000
1
18

Номер детали на чертеже:

18

Тормоза

Заводской номер: 744Р2М-3500000-01 Количество на модель: 1
744Р2М-3500000-01
1
19

Номер детали на чертеже:

19

Электрооборудование

Заводской номер: 744Р2-3700000-2 Количество на модель: 1
744Р2-3700000-2
1
20

Номер детали на чертеже:

20

Система навесного оборудования

Заводской номер: 744Р3-4600000 Количество на модель: 1
744Р3-4600000
1
21

Номер детали на чертеже:

21

Установка омывателей стекол кабины

Заводской номер: 744Р-5208000-2 Количество на модель: 1
744Р-5208000-2
1
22

Номер детали на чертеже:

22

Кабина

Заводской номер: 744Р1-6700000 Количество на модель: 1
744Р1-6700000
1
23

Номер детали на чертеже:

23

Блок управления

Заводской номер: 744Р2-6750000 Количество на модель: 1
744Р2-6750000
1
24

Номер детали на чертеже:

24

Установка сиденья

Заводской номер: 744Р-6800000 Количество на модель: 1
744Р-6800000
1
25

Номер детали на чертеже:

25

Сиденье дополнительное

Заводской номер: 744Р-6810000 Количество на модель: 1
744Р-6810000
1
26

Номер детали на чертеже:

26

Система кондиционирования воздуха и отопления

Заводской номер: 744Р1-8100000-5-02 Количество на модель: 1
744Р1-8100000-5-02
1
27

Номер детали на чертеже:

27

Система отопления кабины

Заводской номер: 744Р2-8110000-3 Количество на модель: 1
744Р2-8110000-3
1
28

Номер детали на чертеже:

28

Принадлежности кабины

Заводской номер: 744Р-8200000-3 Количество на модель: 1
744Р-8200000-3
1
29

Номер детали на чертеже:

29

Лестница

Заводской номер: 744Р-8210000-3 Количество на модель: 1
744Р-8210000-3
1
30

Номер детали на чертеже:

30

Облицовка

Заводской номер: 744Р1-8400000-2 Количество на модель: 1
744Р1-8400000-2
1
31

Номер детали на чертеже:

31

Механизм отбора мощности

Заводской номер: 744Р-4200000 Количество на модель: 1
744Р-4200000
1
32

Номер детали на чертеже:

32

Механизм отбора мощности

Заводской номер: 744Р-4200000-01 Количество на модель: 1
744Р-4200000-01
1
33

Номер детали на чертеже:

33

Механизм отбора мощности

Заводской номер: 744Р-4200000-02 Количество на модель: 1
744Р-4200000-02
1
34

Номер детали на чертеже:

34

Маятниковое прицепное устройство

Заводской номер: 744Р1-4642000 Количество на модель: 1
744Р1-4642000
1
35

Номер детали на чертеже:

35

Комплект для сдваивания колес

Заводской номер: 744Р2-4704000 Количество на модель: 1
744Р2-4704000
1
36

Номер детали на чертеже:

36

Механизм навески

Заводской номер: 744Р3-4628000 Количество на модель: 1
744Р3-4628000
1
37

Номер детали на чертеже:

37

Груз балластный

Заводской номер: 744Р3-4705000-02 Количество на модель: 1
744Р3-4705000-02
1
