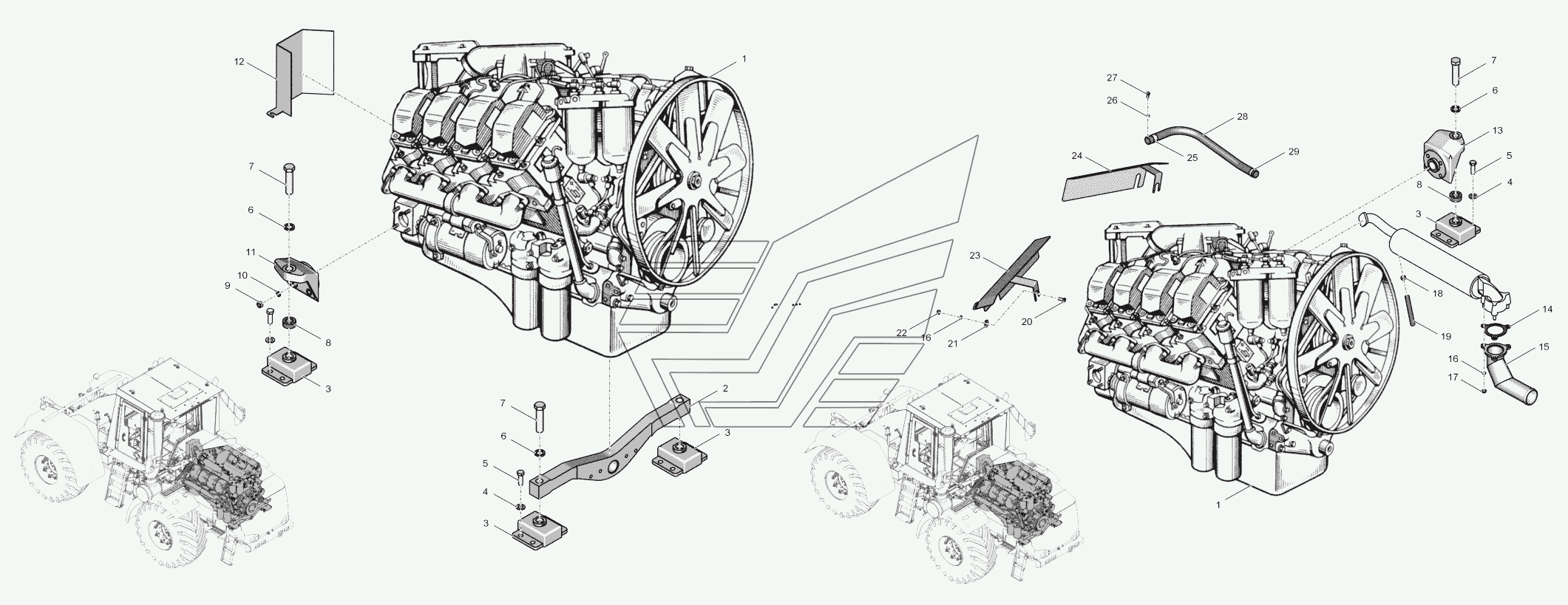

744Р3-1000000 Двигатель в сборе К-744Р3 "Стандарт". Каталог 2015г.

Схема деления трактора К-744Р3 "Стандарт" 744Р2-1100000-5 Система питания К-744Р3 "Стандарт"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Двигатель

Заводской номер: 02.10.8481 Количество на модель: 1
02.10.8481
1
2

Номер детали на чертеже:

2

Траверса

Заводской номер: 2256010-1000015-3 Количество на модель: 1
2256010-1000015-3
1
3

Номер детали на чертеже:

3

Амортизатор

Заводской номер: АКСС-400М Количество на модель: 4
АКСС-400М
4
4

Номер детали на чертеже:

4

Шайба 17

Заводской номер: DIN6916 Количество на модель: 16
DIN6916
16
5

Номер детали на чертеже:

5

Болт М16-6gх40.88.35.016

Заводской номер: БолтМ16-6gх40.88.35.016 Количество на модель: 16
БолтМ16-6gх40.88.35.016
16
6

Номер детали на чертеже:

6

Шайба 27.65Г.05

Заводской номер: Шайба27.65Г.05 Количество на модель: 4
Шайба27.65Г.05
4
7

Номер детали на чертеже:

7

Болт М27-6gх110.88.45Х.019

Заводской номер: БолтМ27-6gх110.88.45Х.019 Количество на модель: 4
БолтМ27-6gх110.88.45Х.019
4
8

Номер детали на чертеже:

8

Проставка

Заводской номер: 701.00.10.011 Количество на модель: 2
701.00.10.011
2
9

Номер детали на чертеже:

9

Гайка М14х1,5-6Н.8С.019

Заводской номер: ГайкаМ14х1,5-6Н.8С.019 Количество на модель: 8
ГайкаМ14х1,5-6Н.8С.019
8
10

Номер детали на чертеже:

10

Шайба 14.65Г.05

Заводской номер: Шайба14.65Г.05 Количество на модель: 8
Шайба14.65Г.05
8
11

Номер детали на чертеже:

11

Кронштейн правый

Заводской номер: 701.10.00.074 Количество на модель: 1
701.10.00.074
1
12

Номер детали на чертеже:

12

Защита

Заводской номер: 744Р2-1000033 Количество на модель: 1
744Р2-1000033
1
13

Номер детали на чертеже:

13

Кронштейн левый

Заводской номер: 701.10.00.016-1 Количество на модель: 1
701.10.00.016-1
1
14

Номер детали на чертеже:

14

Прокладка

Заводской номер: 2256010-1000017-1 Количество на модель: 1
2256010-1000017-1
1
15

Номер детали на чертеже:

15

Патрубок

Заводской номер: 744Р2-1000020 Количество на модель: 1
744Р2-1000020
1
16

Номер детали на чертеже:

16

Шайба 10.65Г.05

Заводской номер: Шайба10.65Г.05 Количество на модель: 5
Шайба10.65Г.05
5
17

Номер детали на чертеже:

17

Гайка М10х1.25-6Н.8С.019

Заводской номер: ГайкаМ10х1.25-6Н.8С.019 Количество на модель: 3
ГайкаМ10х1.25-6Н.8С.019
3
18

Номер детали на чертеже:

18

Хомут

Заводской номер: TORROS20-32/9DIN3017 Количество на модель: 1
TORROS20-32/9DIN3017
1
19

Номер детали на чертеже:

19

Рукав 16х25-1,6

Заводской номер: Рукав16х25-1,6 Количество на модель:
Рукав16х25-1,6
20

Номер детали на чертеже:

20

Болт М10-6gх25.56.019

Заводской номер: БолтМ10-6gх25.56.019 Количество на модель: 2
БолтМ10-6gх25.56.019
2
21

Номер детали на чертеже:

21

Шайба 10,5/01.019

Заводской номер: Шайба10,5/01.019 Количество на модель: 2
Шайба10,5/01.019
2
22

Номер детали на чертеже:

22

Гайка М10-6Н.8С.019

Заводской номер: ГайкаМ10-6Н.8С.019 Количество на модель: 2
ГайкаМ10-6Н.8С.019
2
23

Номер детали на чертеже:

23

Защита

Заводской номер: 744Р2-1000040 Количество на модель: 1
744Р2-1000040
1
24

Номер детали на чертеже:

24

Защита

Заводской номер: 744Р2-1000030 Количество на модель: 1
744Р2-1000030
1
25

Номер детали на чертеже:

25

Хомут обрезиненный

Заводской номер: RSGU1.40/20.8,4DIN72571 Количество на модель: 1
RSGU1.40/20.8,4DIN72571
1
26

Номер детали на чертеже:

26

Шайба 8.65Г.05

Заводской номер: Шайба8.65Г.05 Количество на модель: 1
Шайба8.65Г.05
1
27

Номер детали на чертеже:

27

Болт М8-6gх20.56.019

Заводской номер: БолтМ8-6gх20.56.019 Количество на модель: 1
БолтМ8-6gх20.56.019
1
28

Номер детали на чертеже:

28

Рукав 32х43-1,6

Заводской номер: Рукав32х43-1,6 Количество на модель:
Рукав32х43-1,6
29

Номер детали на чертеже:

29

Хомут

Заводской номер: TORROS35-50/9DIN3017 Количество на модель: 1
TORROS35-50/9DIN3017
1
