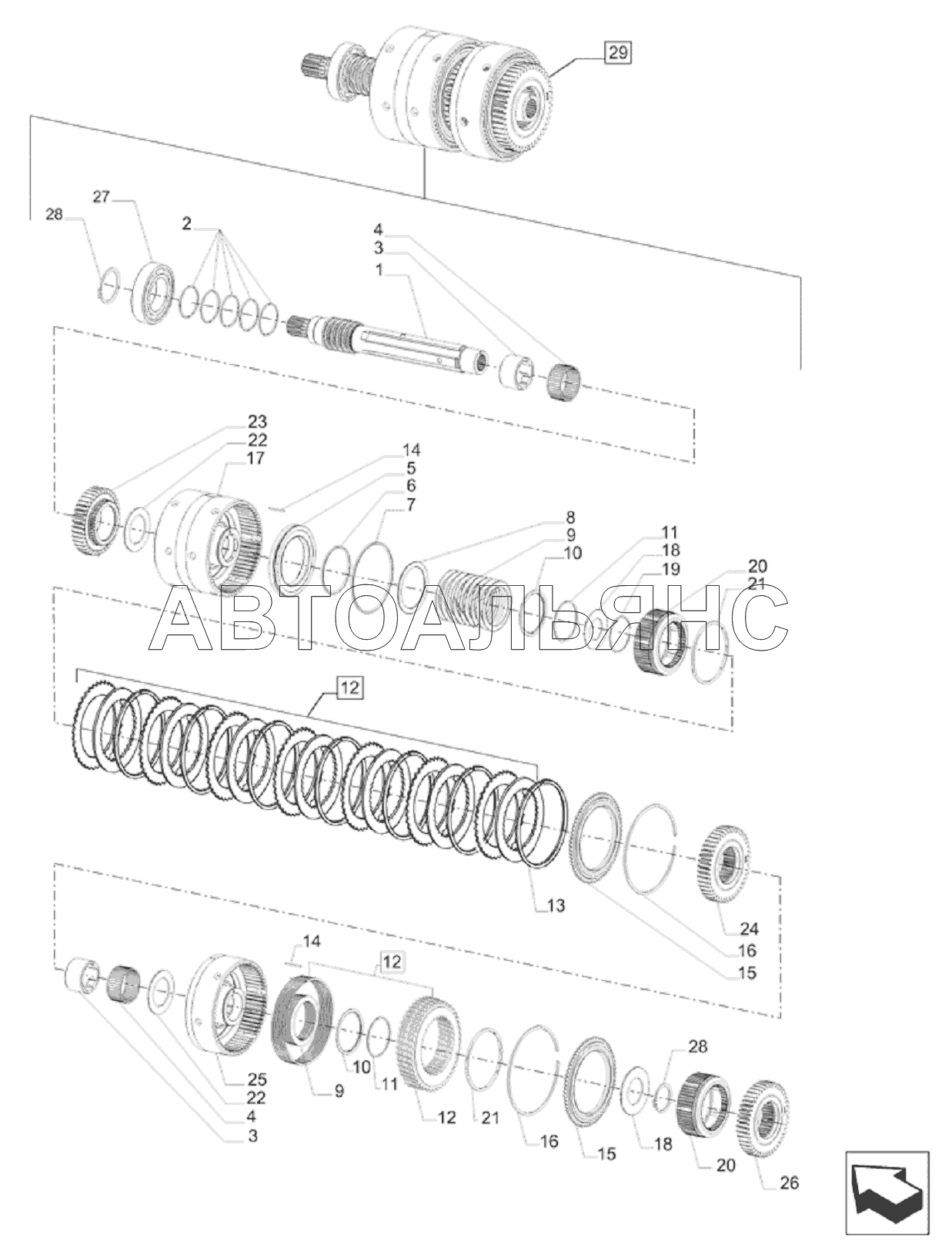

21.154.AA-04 - TRANSMISSION - GEARS TS6.110. Каталог 2012г.

21.154.AA-03 - TRANSMISSION - GEARS TS6.110 21.154.AJ - TRANSMISSION - GEARS TS6.110

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

SHAFT

Заводской номер: 84474942 Количество на модель: 1

84474942

1

2

Номер детали на чертеже:

2

SEALING RING

Заводской номер: 5175988 Количество на модель: 5

5175988

5

3

Номер детали на чертеже:

3

SPACER

Заводской номер: 84371350 Количество на модель: 2

84371350

2

4

Номер детали на чертеже:

4

NEEDLE BEARING

Заводской номер: 73336559 Количество на модель: 2

73336559

2

5

Номер детали на чертеже:

5

PISTON

Заводской номер: 87325223 Количество на модель: 3

87325223

3

6

Номер детали на чертеже:

6

SEALING RING

Заводской номер: 5162398 Количество на модель: 3

5162398

3

7

Номер детали на чертеже:

7

GASKET

Заводской номер: 5137563 Количество на модель: 3

5137563

3

8

Номер детали на чертеже:

8

PISTON RING

Заводской номер: 47137663 Количество на модель: 3

47137663

3

9

Номер детали на чертеже:

9

SPRING

Заводской номер: 5194761 Количество на модель: 27

5194761

27

10

Номер детали на чертеже:

10

CIRCLIP

Заводской номер: 47137711 Количество на модель: 3

47137711

3

11

Номер детали на чертеже:

11

SNAP RING

Заводской номер: 47137712 Количество на модель: 3

47137712

3

12

Номер детали на чертеже:

12

CLUTCH PLATE

Заводской номер: 84371291 Количество на модель: 1

84371291

1

13

Номер детали на чертеже:

13

SPRING

Заводской номер: 81878948 Количество на модель: 21

81878948

21

14

Номер детали на чертеже:

14

PIN

Заводской номер: 84371325 Количество на модель: 3

84371325

3

15

Номер детали на чертеже:

15

PLATE

Заводской номер: 87325224 Количество на модель: 3

87325224

3

16

Номер детали на чертеже:

16

SNAP RING

Заводской номер: 5194760 Количество на модель: 3

5194760

3

17

Номер детали на чертеже:

17

CLUTCH HOUSING

Заводской номер: 84371287 Количество на модель: 1

84371287

1

18

Номер детали на чертеже:

18

THRUST WASHER

Заводской номер: 84371347 Количество на модель: 4

84371347

4

19

Номер детали на чертеже:

19

SNAP RING

Заводской номер: 84392873 Количество на модель: 2

84392873

2

20

Номер детали на чертеже:

20

GEAR

Заводской номер: 84371327 Количество на модель: 3

84371327

3

21

Номер детали на чертеже:

21

SEAL

Заводской номер: 81865152 Количество на модель: 3

81865152

3

22

Номер детали на чертеже:

22

THRUST WASHER

Заводской номер: 84371348 Количество на модель: 1

84371348

1

23

Номер детали на чертеже:

23

GEAR

Заводской номер: 84371331 Количество на модель: 1

84371331

1

24

Номер детали на чертеже:

24

GEAR

Заводской номер: 84393247 Количество на модель: 1

84393247

1

25

Номер детали на чертеже:

25

CLUTCH HOUSING

Заводской номер: 84393245 Количество на модель: 1

84393245

1

26

Номер детали на чертеже:

26

GEAR

Заводской номер: 84371351 Количество на модель: 1

84371351

1

27

Номер детали на чертеже:

27

Шариковый подшипник

Заводской номер: 26794660 Количество на модель: 1

26794660

1

28

Номер детали на чертеже:

28

Стопорное кольцо

Заводской номер: 11069376 Количество на модель: 2

11069376

2

29

Номер детали на чертеже:

29

HOUSING

Заводской номер: 84393248 Количество на модель: 1

84393248

1
