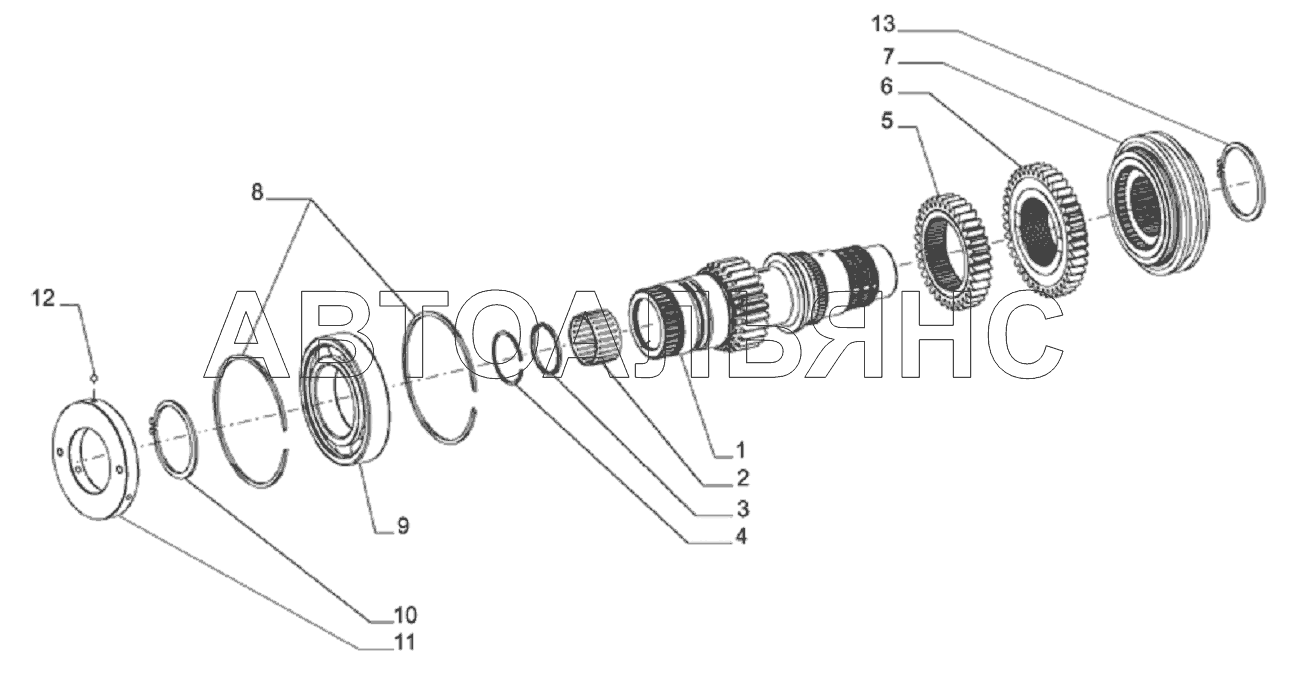

21.140.AE-09 - TRANSMISSION - GEARS TS6.110. Каталог 2012г.

21.140.AE-08 - TRANSMISSION - GEARS TS6.110 21.140.AE-10 - TRANSMISSION - GEARS TS6.110

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

GEAR SHAFT

Заводской номер: 84371357 Количество на модель: 1

84371357

1

2

Номер детали на чертеже:

2

NEEDLE BEARING

Заводской номер: 5151343 Количество на модель: 1

5151343

1

3

Номер детали на чертеже:

3

SEALING RING COLLAR

Заводской номер: 73338178 Количество на модель: 1

73338178

1

4

Номер детали на чертеже:

4

RING

Заводской номер: 5139492 Количество на модель: 1

5139492

1

5

Номер детали на чертеже:

5

GEAR

Заводской номер: 81864460 Количество на модель: 1

81864460

1

6

Номер детали на чертеже:

6

GEAR

Заводской номер: 81864879 Количество на модель: 1

81864879

1

7

Номер детали на чертеже:

7

SYNCHRONIZER

Заводской номер: 47126058 Количество на модель: 1

47126058

1

8

Номер детали на чертеже:

8

SNAP RING

Заводской номер: 84392877 Количество на модель: 2

84392877

2

9

Номер детали на чертеже:

9

BALL BEARING

Заводской номер: 26794680 Количество на модель: 1

26794680

1

10

Номер детали на чертеже:

10

Стопорное кольцо

Заводской номер: 11061576 Количество на модель: 1

11061576

1

11

Номер детали на чертеже:

11

MANIFOLD

Заводской номер: 84381195 Количество на модель: 1

84381195

1

12

Номер детали на чертеже:

12

BALL

Заводской номер: 83416928 Количество на модель: 1

83416928

1

13

Номер детали на чертеже:

13

RING

Заводской номер: 84371276 Количество на модель: 1

84371276

1

21.140.AE-08 - TRANSMISSION - GEARS TS6.110 21.140.AE-10 - TRANSMISSION - GEARS TS6.110
