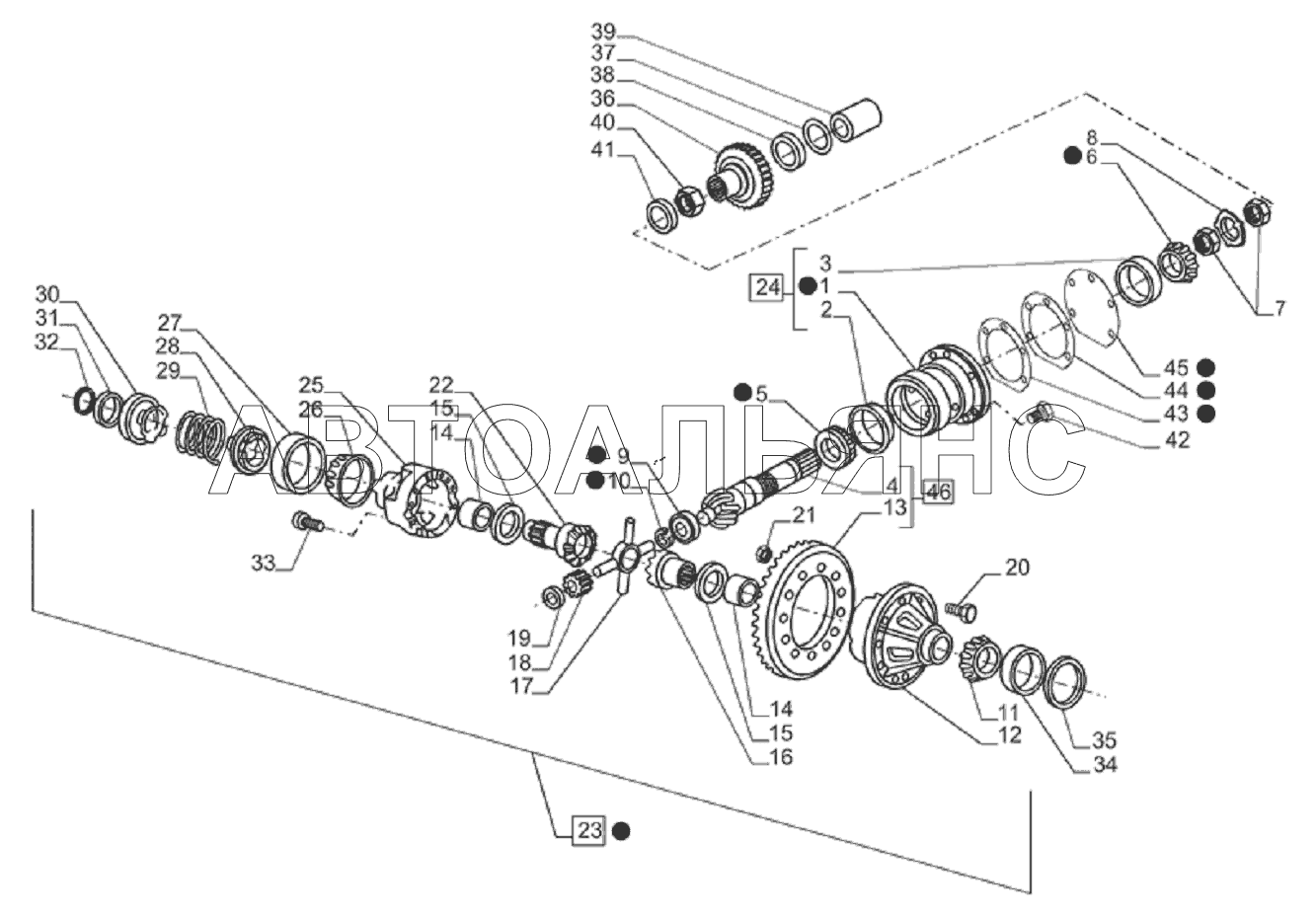

27.106.AC - REAR AXLE - DIFFERENTIAL TS6.110. Каталог 2012г.

27.100.AK - REAR AXLE MUDDER DROP TRUMPET TS6.110 27.106.AK-01 - REAR AXLE - DIFFERENTIAL LOCK CONTROLS > SHIM TS6.110

Вид отображения:

Детали справа

По ширине экрана

1

1

1

2

3

4

5

6

7

7

8

9

9

10

10

11

12

14

15

16

17

18

19

20

21

22

23

23

23

24

25

26

27

28

29

30

31

32

33

34

35

35

35

35

35

35

35

36

36

36

37

38

39

39

40

41

42

43

44

45

46

46

47

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

RETAINER

Заводской номер: 82980433 Количество на модель: 1

82980433

1

1

Номер детали на чертеже:

1

RETAINER

Заводской номер: 73336838 Количество на модель: 1

73336838

1

1

Номер детали на чертеже:

1

RETAINER

Заводской номер: 47495116 Количество на модель: 1

47495116

1

2

Номер детали на чертеже:

2

BEARING CUP

Заводской номер: 86017029 Количество на модель: 1

86017029

1

3

Номер детали на чертеже:

3

Подшипник в сборе

Заводской номер: 81812385 Количество на модель: 1

81812385

1

4

Номер детали на чертеже:

4

Yoke

Заводской номер: NSS Количество на модель: 1

NSS

1

5

Номер детали на чертеже:

5

BEARING ASSY

Заводской номер: 83992835 Количество на модель: 1

83992835

1

6

Номер детали на чертеже:

6

Подшипник в сборе

Заводской номер: 81845711 Количество на модель: 1

81845711

1

7

Номер детали на чертеже:

7

BEARING LOCK NUT

Заводской номер: 82983637 Количество на модель: 1

82983637

1

7

Номер детали на чертеже:

7

LOCK NUT

Заводской номер: 82983638 Количество на модель: 1

82983638

1

8

Номер детали на чертеже:

8

LOCK WASHER

Заводской номер: 81803550 Количество на модель: 1

81803550

1

9

Номер детали на чертеже:

9

Подшипник в сборе

Заводской номер: 81824478 Количество на модель: 1

81824478

1

9

Номер детали на чертеже:

9

BALL BEARING

Заводской номер: 73338048 Количество на модель: 1

73338048

1

10

Номер детали на чертеже:

10

Кольцо

Заводской номер: 81803542 Количество на модель: 1

81803542

1

10

Номер детали на чертеже:

10

CIRCLIP

Заводской номер: 11067374 Количество на модель: 1

11067374

1

11

Номер детали на чертеже:

11

Bearing cone

Заводской номер: 510884 Количество на модель: 1

510884

1

12

Номер детали на чертеже:

12

HOUSING

Заводской номер: 82959482 Количество на модель: 1

82959482

1

14

Номер детали на чертеже:

14

Втулка

Заводской номер: 81800471 Количество на модель: 2

81800471

2

15

Номер детали на чертеже:

15

Опорная шайба

Заводской номер: 81803424 Количество на модель: 2

81803424

2

16

Номер детали на чертеже:

16

Зубчатое колесо

Заводской номер: 81803445 Количество на модель: 1

81803445

1

17

Номер детали на чертеже:

17

Крестовина

Заводской номер: 81876885 Количество на модель: 1

81876885

1

18

Номер детали на чертеже:

18

Зубчатое колесо

Заводской номер: 81728114 Количество на модель: 4

81728114

4

19

Номер детали на чертеже:

19

Опорная шайба

Заводской номер: 83989915 Количество на модель: 4

83989915

4

20

Номер детали на чертеже:

20

Винт

Заводской номер: 83957533 Количество на модель: 12

83957533

12

21

Номер детали на чертеже:

21

Гайка

Заводской номер: 83417169 Количество на модель: 12

83417169

12

22

Номер детали на чертеже:

22

Зубчатое колесо

Заводской номер: 81803451 Количество на модель: 1

81803451

1

23

Номер детали на чертеже:

23

DIFFERENTIAL ASSY

Заводской номер: 82935993 Количество на модель: 1

82935993

1

23

Номер детали на чертеже:

23

DIFFERENTIAL

Заводской номер: 73337021 Количество на модель: 1

73337021

1

23

Номер детали на чертеже:

23

DIFFERENTIAL

Заводской номер: 47495111 Количество на модель: 1

47495111

1

24

Номер детали на чертеже:

24

RETAINER

Заводской номер: 82980433 Количество на модель: 1

82980433

1

25

Номер детали на чертеже:

25

HOUSING

Заводской номер: 82959493 Количество на модель: 1

82959493

1

26

Номер детали на чертеже:

26

Роликоподшипник

Заводской номер: 81803413 Количество на модель: 1

81803413

1

27

Номер детали на чертеже:

27

Стакан подшипника

Заводской номер: 81803420 Количество на модель: 1

81803420

1

28

Номер детали на чертеже:

28

Адаптер

Заводской номер: 81800472 Количество на модель: 1

81800472

1

29

Номер детали на чертеже:

29

Пружина

Заводской номер: 81800474 Количество на модель: 1

81800474

1

30

Номер детали на чертеже:

30

Адаптер

Заводской номер: 81812261 Количество на модель: 1

81812261

1

31

Номер детали на чертеже:

31

Плоская шайба

Заводской номер: 81800475 Количество на модель: 1

81800475

1

32

Номер детали на чертеже:

32

Стопорное кольцо

Заводской номер: 81803474 Количество на модель: 1

81803474

1

33

Номер детали на чертеже:

33

Стопорный болта

Заводской номер: 83994579 Количество на модель: 8

83994579

8

34

Номер детали на чертеже:

34

Подшипник в сборе

Заводской номер: 82959375 Количество на модель: 1

82959375

1

35

Номер детали на чертеже:

35

Толщинная прокладка

Заводской номер: 81803516 Количество на модель: 1

81803516

1

35

Номер детали на чертеже:

35

Толщинная прокладка

Заводской номер: 81803517 Количество на модель: 1

81803517

1

35

Номер детали на чертеже:

35

Толщинная прокладка

Заводской номер: 81803518 Количество на модель: 1

81803518

1

35

Номер детали на чертеже:

35

Толщинная прокладка

Заводской номер: 81803519 Количество на модель: 1

81803519

1

35

Номер детали на чертеже:

35

Толщинная прокладка

Заводской номер: 81803520 Количество на модель: 1

81803520

1

35

Номер детали на чертеже:

35

Толщинная прокладка

Заводской номер: 81803521 Количество на модель: 1

81803521

1

35

Номер детали на чертеже:

35

Толщинная прокладка

Заводской номер: 81803522 Количество на модель: 1

81803522

1

36

Номер детали на чертеже:

36

GEAR

Заводской номер: 83959506 Количество на модель: 1

83959506

1

36

Номер детали на чертеже:

36

GEAR

Заводской номер: 73337095 Количество на модель: 1

73337095

1

36

Номер детали на чертеже:

36

GEAR

Заводской номер: 73337094 Количество на модель: 1

73337094

1

37

Номер детали на чертеже:

37

SHIM

Заводской номер: 83927784 Количество на модель: 1

83927784

1

38

Номер детали на чертеже:

38

Snap ring

Заводской номер: 133066 Количество на модель: 1

133066

1

39

Номер детали на чертеже:

39

COUPLING

Заводской номер: 83927052 Количество на модель: 1

83927052

1

39

Номер детали на чертеже:

39

COUPLING

Заводской номер: 81871527 Количество на модель: 1

81871527

1

40

Номер детали на чертеже:

40

BEARING LOCK NUT

Заводской номер: 82982044 Количество на модель: 2

82982044

2

41

Номер детали на чертеже:

41

THRUST WASHER

Заводской номер: 81815991 Количество на модель: 1

81815991

1

42

Номер детали на чертеже:

42

BOLT

Заводской номер: 81821254 Количество на модель: 4

81821254

4

43

Номер детали на чертеже:

43

SHIM

Заводской номер: 47432863 Количество на модель: 1

47432863

1

44

Номер детали на чертеже:

44

SHIM

Заводской номер: 47432864 Количество на модель: 1

47432864

1

45

Номер детали на чертеже:

45

SHIM

Заводской номер: 47432865 Количество на модель: 1

47432865

1

46

Номер детали на чертеже:

46

GEAR SET

Заводской номер: 82011811 Количество на модель: 1

82011811

1

46

Номер детали на чертеже:

46

GEAR

Заводской номер: 47495369 Количество на модель: 1

47495369

1

47

Номер детали на чертеже:

47

DIFFERENTIAL

Заводской номер: 47517563 Количество на модель: 1

47517563

1
