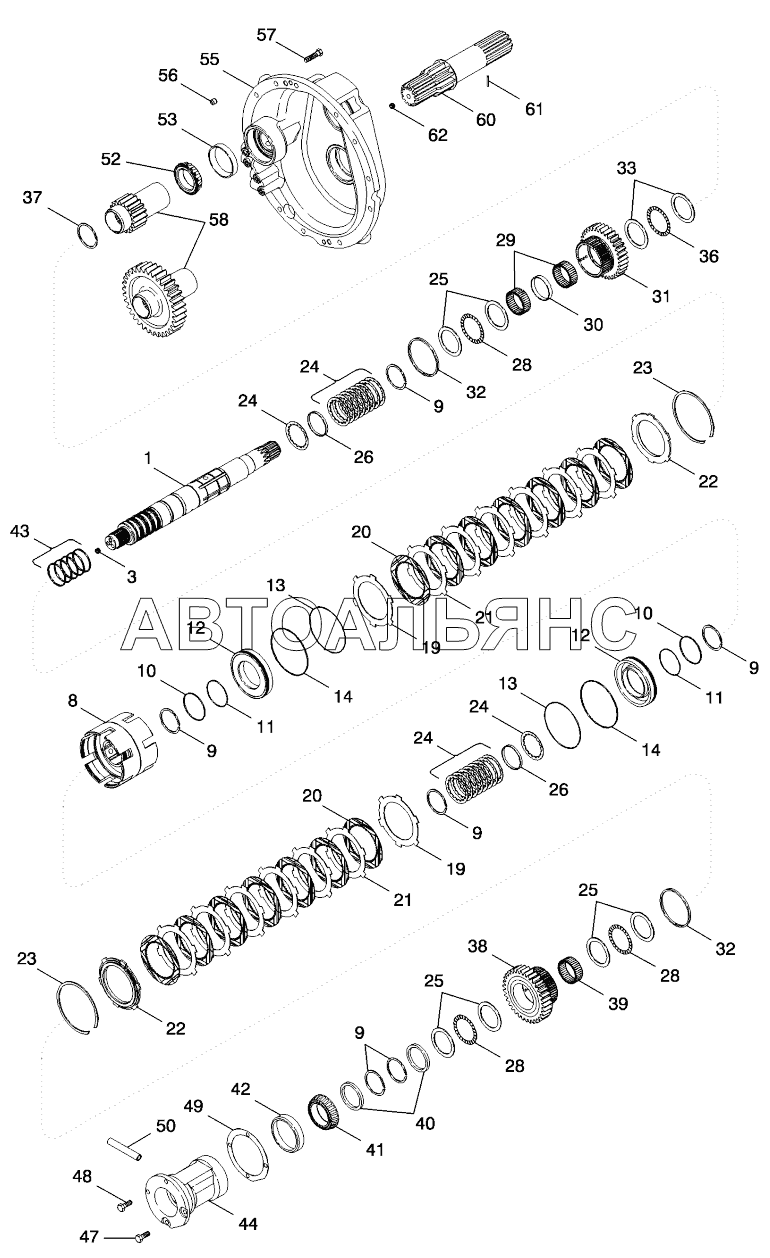

SPEED TRANSMISSION, INPUT SHAFT WITH CREEP/19 SPEED OR 50 KPH TRANSMISSION T8. Каталог 2012г.

SPEED TRANSMISSION, INPUT SHAFT WITHOUT CREEP OR 19 SPEED T8 RANGE TRANSMISSION, INPUT SHAFT T8

Вид отображения:

Детали справа

По ширине экрана

1

3

8

9

10

11

12

13

14

19

20

21

22

23

24

25

26

28

29

30

31

32

33

36

37

38

39

40

41

42

43

44

47

48

49

49

49

49

49

50

52

53

55

56

57

58

58

60

61

62

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Shaft assy

Заводской номер: 87425385 Количество на модель: 1

87425385

1

3

Номер детали на чертеже:

3

PLUG

Заводской номер: 1342851C1 Количество на модель: 2

1342851C1

2

8

Номер детали на чертеже:

8

Carrier

Заводской номер: 86987595 Количество на модель: 1

86987595

1

9

Номер детали на чертеже:

9

Стопорное кольцо

Заводской номер: 101-11250 Количество на модель: 6

101-11250

6

10

Номер детали на чертеже:

10

O-ring

Заводской номер: 1286081C1 Количество на модель: 2

1286081C1

2

11

Номер детали на чертеже:

11

Ring

Заводской номер: 1286076C1 Количество на модель: 2

1286076C1

2

12

Номер детали на чертеже:

12

Piston

Заводской номер: 242492A5 Количество на модель: 2

242492A5

2

13

Номер детали на чертеже:

13

O-ring

Заводской номер: 1286083C1 Количество на модель: 2

1286083C1

2

14

Номер детали на чертеже:

14

Ring

Заводской номер: 1286079C1 Количество на модель: 2

1286079C1

2

19

Номер детали на чертеже:

19

Disc

Заводской номер: 87738316 Количество на модель: 2

87738316

2

20

Номер детали на чертеже:

20

Disc

Заводской номер: 86990276 Количество на модель: 14

86990276

14

21

Номер детали на чертеже:

21

Disc

Заводской номер: 92934C2 Количество на модель: 12

92934C2

12

22

Номер детали на чертеже:

22

Clutch disk

Заводской номер: 1342645C3 Количество на модель: 2

1342645C3

2

23

Номер детали на чертеже:

23

Snap ring

Заводской номер: 1285996C1 Количество на модель: 2

1285996C1

2

24

Номер детали на чертеже:

24

Belleville spring

Заводской номер: 87425389 Количество на модель: 18

87425389

18

25

Номер детали на чертеже:

25

Thrust washer

Заводской номер: 1286043C1 Количество на модель: 6

1286043C1

6

26

Номер детали на чертеже:

26

Ring

Заводской номер: 87434656 Количество на модель: 2

87434656

2

28

Номер детали на чертеже:

28

BEARING

Заводской номер: 572182R1 Количество на модель: 3

572182R1

3

29

Номер детали на чертеже:

29

Needle bearing

Заводской номер: 80907C1 Количество на модель: 2

80907C1

2

30

Номер детали на чертеже:

30

Spacer

Заводской номер: 93297C1 Количество на модель: 1

93297C1

1

31

Номер детали на чертеже:

31

Driven gear

Заводской номер: 1342495C1 Количество на модель: 1

1342495C1

1

32

Номер детали на чертеже:

32

Ring

Заводской номер: 1286052C1 Количество на модель: 2

1286052C1

2

33

Номер детали на чертеже:

33

Thrust washer

Заводской номер: 1286042C1 Количество на модель: 2

1286042C1

2

36

Номер детали на чертеже:

36

Thrust bearing

Заводской номер: 87012543 Количество на модель: 1

87012543

1

37

Номер детали на чертеже:

37

Ring

Заводской номер: 92793C1 Количество на модель: 1

92793C1

1

38

Номер детали на чертеже:

38

Wheel gear

Заводской номер: 1285985C1 Количество на модель: 1

1285985C1

1

39

Номер детали на чертеже:

39

Needle bearing

Заводской номер: 1286016C1 Количество на модель: 1

1286016C1

1

40

Номер детали на чертеже:

40

Spacer

Заводской номер: 1286039C1 Количество на модель: 2

1286039C1

2

41

Номер детали на чертеже:

41

Bearing cone

Заводской номер: 364465C1 Количество на модель: 1

364465C1

1

42

Номер детали на чертеже:

42

Bearing cup

Заводской номер: 258452C1 Количество на модель: 1

258452C1

1

43

Номер детали на чертеже:

43

Ring

Заводской номер: 1286026C1 Количество на модель: 5

1286026C1

5

44

Номер детали на чертеже:

44

Cage

Заводской номер: 254574A2 Количество на модель: 1

254574A2

1

47

Номер детали на чертеже:

47

Bolt

Заводской номер: 613-10025 Количество на модель: 2

613-10025

2

48

Номер детали на чертеже:

48

Bolt

Заводской номер: 613-10030 Количество на модель: 2

613-10030

2

49

Номер детали на чертеже:

49

Shim

Заводской номер: 1286075C1 Количество на модель: 2

1286075C1

2

49

Номер детали на чертеже:

49

Shim

Заводской номер: 1286074C1 Количество на модель: 2

1286074C1

2

49

Номер детали на чертеже:

49

Shim

Заводской номер: 1286073C1 Количество на модель: 2

1286073C1

2

49

Номер детали на чертеже:

49

Shim

Заводской номер: 1286072C1 Количество на модель: 2

1286072C1

2

49

Номер детали на чертеже:

49

Shim

Заводской номер: 1286071C1 Количество на модель: 2

1286071C1

2

50

Номер детали на чертеже:

50

Tube

Заводской номер: 1981207C1 Количество на модель: 1

1981207C1

1

52

Номер детали на чертеже:

52

Roller bearing

Заводской номер: L33289 Количество на модель: 1

L33289

1

53

Номер детали на чертеже:

53

Bearing cup

Заводской номер: 105497H Количество на модель: 1

105497H

1

55

Номер детали на чертеже:

55

Carrier

Заводской номер: 87439859 Количество на модель: 1

87439859

1

56

Номер детали на чертеже:

56

Dowel

Заводской номер: 37-188 Количество на модель: 9

37-188

9

57

Номер детали на чертеже:

57

Bolt

Заводской номер: 613-12040 Количество на модель: 11

613-12040

11

58

Номер детали на чертеже:

58

Gear

Заводской номер: 230042A1 Количество на модель: 1

230042A1

1

58

Номер детали на чертеже:

58

Driven gear

Заводской номер: 87425388 Количество на модель: 1

87425388

1

60

Номер детали на чертеже:

60

Shaft

Заводской номер: 282724A1 Количество на модель: 1

282724A1

1

61

Номер детали на чертеже:

61

Pin

Заводской номер: 38-3605 Количество на модель: 1

38-3605

1

62

Номер детали на чертеже:

62

Screw

Заводской номер: 284151A1 Количество на модель: 1

284151A1

1

SPEED TRANSMISSION, INPUT SHAFT WITHOUT CREEP OR 19 SPEED T8 RANGE TRANSMISSION, INPUT SHAFT T8
