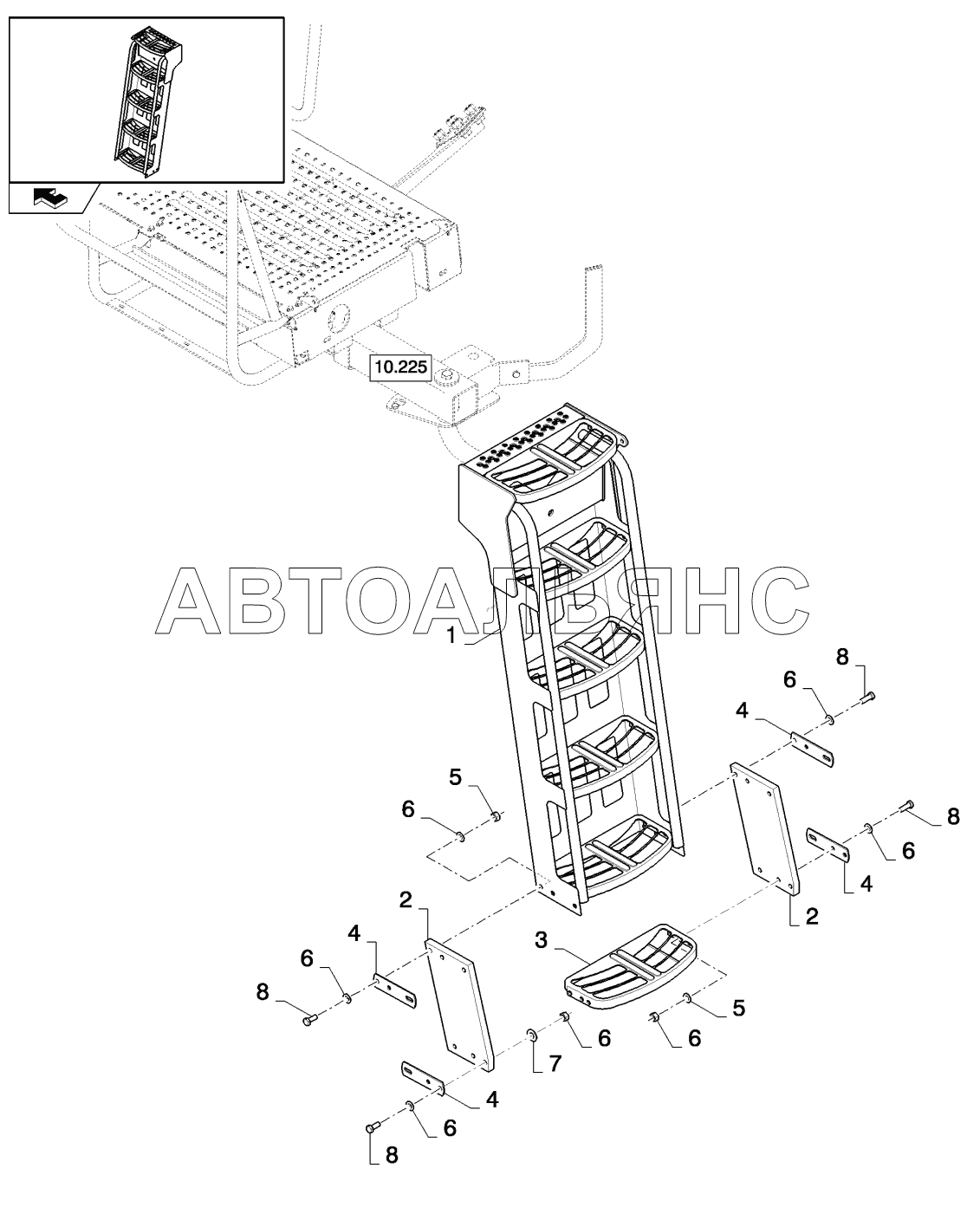

OPERATOR'S PLATFORM LADDER CSX7080 (D660). Каталог 2008г.

OPERATOR'S PLATFORM LADDER CSX7080 (D660) OPERATOR'S PLATFORM, RH CSX7080 (D660)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

LADDER

Заводской номер: 87753643 Количество на модель: 1
87753643
1
2

Номер детали на чертеже:

2

HANGER

Заводской номер: 87024104 Количество на модель: 2
87024104
2
3

Номер детали на чертеже:

3

STEP

Заводской номер: 84443533 Количество на модель: 1
84443533
1
4

Номер детали на чертеже:

4

BRACKET

Заводской номер: 87024309 Количество на модель: 4
87024309
4
5

Номер детали на чертеже:

5

NUT

Заводской номер: 100037 Количество на модель: 11
100037
11
6

Номер детали на чертеже:

6

Belleville washer

Заводской номер: 140045 Количество на модель: 22
140045
22
7

Номер детали на чертеже:

7

Washer

Заводской номер: 140042 Количество на модель: 2
140042
2
8

Номер детали на чертеже:

8

Bolt

Заводской номер: 9706704 Количество на модель: 12
9706704
12
OPERATOR'S PLATFORM LADDER CSX7080 (D660) OPERATOR'S PLATFORM, RH CSX7080 (D660)
