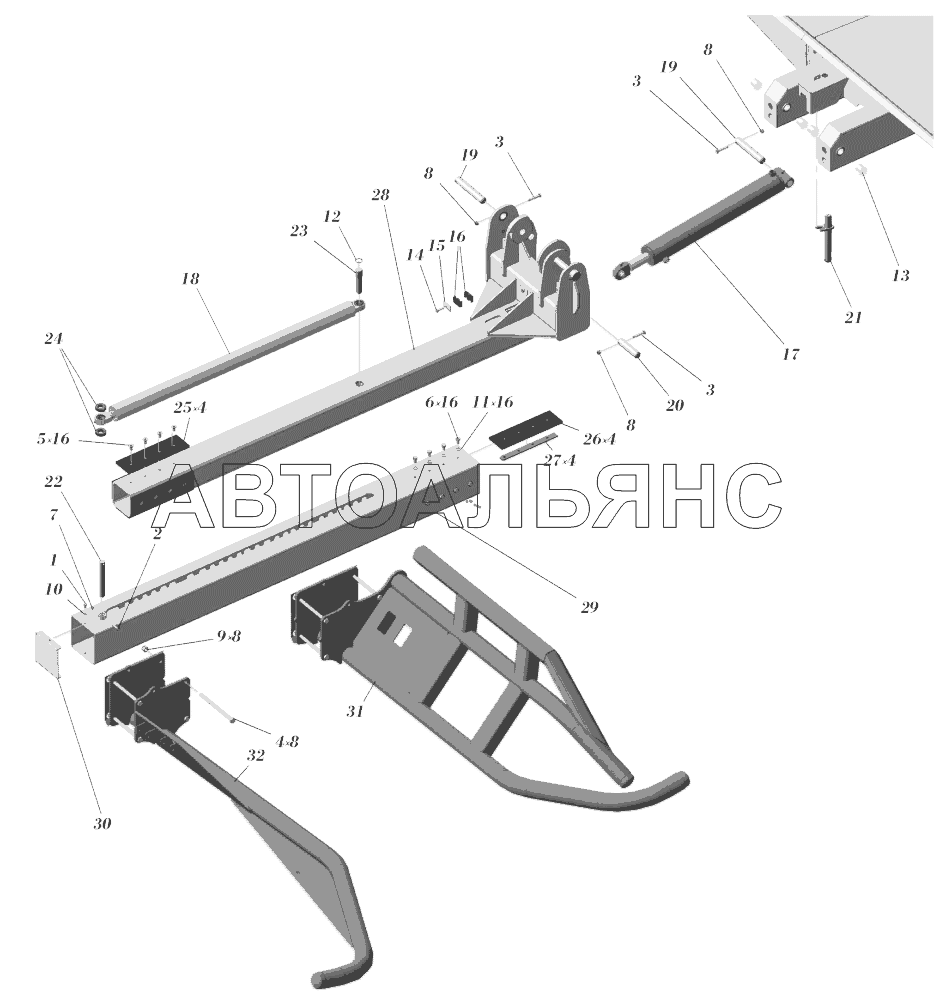

Рукав загрузки TRB20. Каталог 2017г.

Индикатор загрузки TRB20 Шасси TRB20

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: 01E106 Количество на модель: 2
01E106
2
2

Номер детали на чертеже:

2

Болт М8х50

Заводской номер: 01E122 Количество на модель: 1
01E122
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: 01E233 Количество на модель: 4
01E233
4
4

Номер детали на чертеже:

4

Болт

Заводской номер: 01E4681 Количество на модель: 8
01E4681
8
5

Номер детали на чертеже:

5

Винт

Заводской номер: 01S050 Количество на модель: 16
01S050
16
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01Е298 Количество на модель: 16
01Е298
16
7

Номер детали на чертеже:

7

Гайка М8

Заводской номер: 02B025 Количество на модель: 1
02B025
1
8

Номер детали на чертеже:

8

Гайка

Заводской номер: 02B0351 Количество на модель: 4
02B0351
4
9

Номер детали на чертеже:

9

Гайка

Заводской номер: 02B0752 Количество на модель: 8
02B0752
8
10

Номер детали на чертеже:

10

Шайба Гровера O8

Заводской номер: 02G008 Количество на модель: 2
02G008
2
11

Номер детали на чертеже:

11

Шайба 12

Заводской номер: 02R021 Количество на модель: 16
02R021
16
12

Номер детали на чертеже:

12

Кольцо стопорное

Заводской номер: 03I032 Количество на модель: 1
03I032
1
13

Номер детали на чертеже:

13

Подшипник

Заводской номер: 05S004 Количество на модель: 4
05S004
4
14

Номер детали на чертеже:

14

Болт

Заводской номер: 06R247/4 Количество на модель: 1
06R247/4
1
15

Номер детали на чертеже:

15

Планка прижимная

Заводской номер: 06R427/2 Количество на модель: 1
06R427/2
1
16

Номер детали на чертеже:

16

Ложе РВД

Заводской номер: 06R427/3 Количество на модель: 2
06R427/3
2
17

Номер детали на чертеже:

17

Гидроцилиндр рукава загрузки

Заводской номер: 06С257-01 Количество на модель: 1
06С257-01
1
18

Номер детали на чертеже:

18

Гидроцилиндр телескопа

Заводской номер: 06С261 Количество на модель: 1
06С261
1
19

Номер детали на чертеже:

19

Палец рукава загрузки

Заводской номер: TRB14-00.00.007 Количество на модель: 3
TRB14-00.00.007
3
20

Номер детали на чертеже:

20

Палец рукава загрузки

Заводской номер: TRB14-00.00.007-01 Количество на модель: 1
TRB14-00.00.007-01
1
21

Номер детали на чертеже:

21

Фиксатор рукава загрузки

Заводской номер: TRB14-20.00.000 Количество на модель: 1
TRB14-20.00.000
1
22

Номер детали на чертеже:

22

Палец гидроцилиндра

Заводской номер: TRB20-00.00.001 Количество на модель: 1
TRB20-00.00.001
1
23

Номер детали на чертеже:

23

Палец гидроцилиндра внутренний

Заводской номер: TRB20-00.00.002 Количество на модель: 1
TRB20-00.00.002
1
24

Номер детали на чертеже:

24

Проставка гидроцилиндра

Заводской номер: TRB20-00.00.003 Количество на модель: 2
TRB20-00.00.003
2
25

Номер детали на чертеже:

25

Подкладка рукава

Заводской номер: TRB20-00.00.004 Количество на модель: 4
TRB20-00.00.004
4
26

Номер детали на чертеже:

26

Подкладка рукава

Заводской номер: TRB20-00.00.004-01 Количество на модель: 4
TRB20-00.00.004-01
4
27

Номер детали на чертеже:

27

Прижим

Заводской номер: TRB20-00.00.009 Количество на модель: 4
TRB20-00.00.009
4
28

Номер детали на чертеже:

28

Рукав загрузки

Заводской номер: TRB20-01.00.000 Количество на модель: 1
TRB20-01.00.000
1
29

Номер детали на чертеже:

29

Звено рукава загрузки

Заводской номер: TRB20-02.00.000 Количество на модель: 1
TRB20-02.00.000
1
30

Номер детали на чертеже:

30

Крышка

Заводской номер: TRB20-03.00.000 Количество на модель: 1
TRB20-03.00.000
1
31

Номер детали на чертеже:

31

Вилка малая

Заводской номер: TRB20-05.00.000 Количество на модель: 1
TRB20-05.00.000
1
32

Номер детали на чертеже:

32

Вилка большая

Заводской номер: TRB20-06.00.000 Количество на модель: 1
TRB20-06.00.000
1
