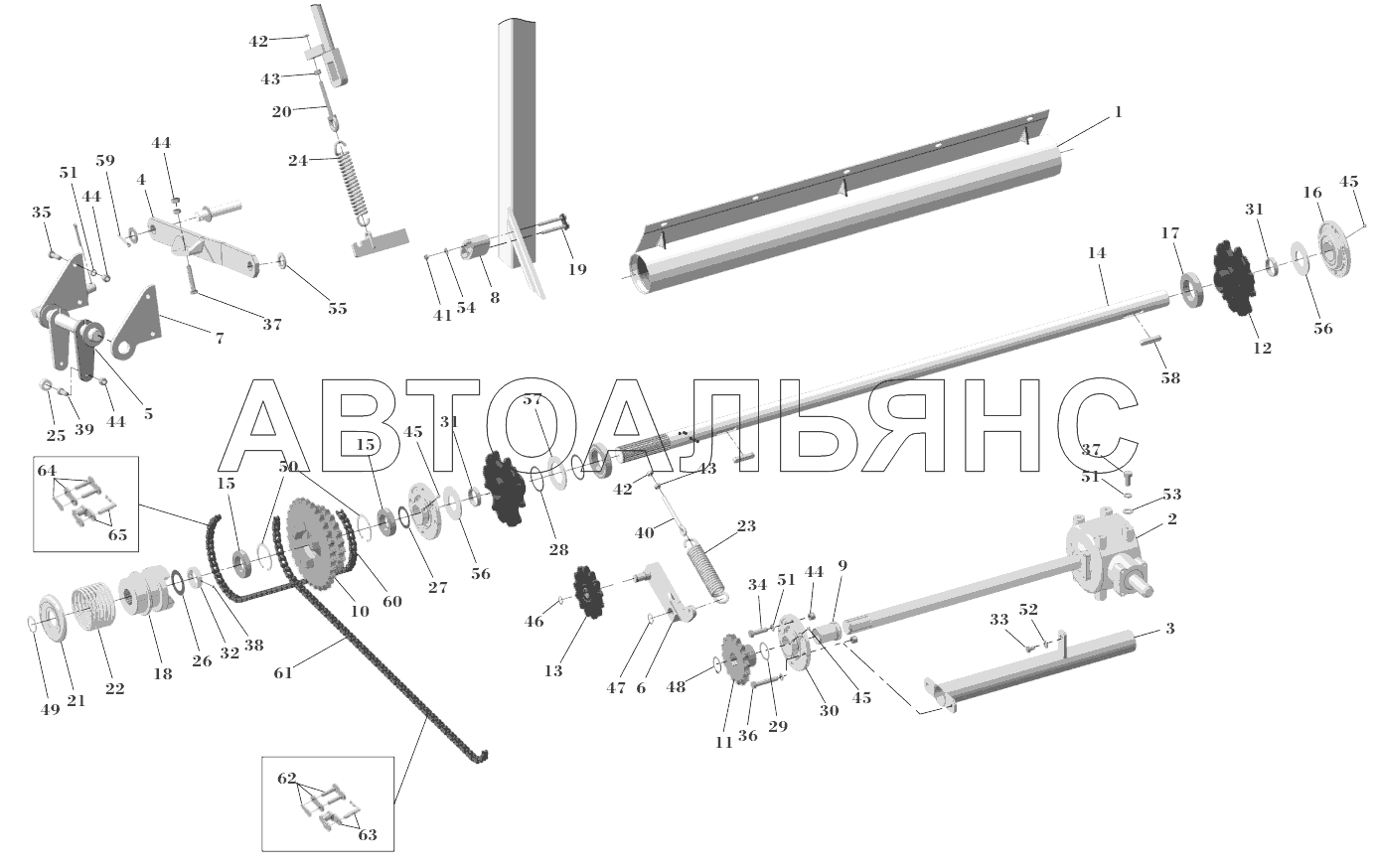

ПРИВОД ПРЕСС-ПОДБОРЩИКА RВ15

ПЕРЕДНЯЯ ЧАСТЬ КОРПУСА RВ15 УСТАНОВКА ГРАБЛЕЙ RВ15

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Защита ведущего вала

Заводской номер: R23075 Количество на модель: 1

R23075

1

2

Номер детали на чертеже:

2

Редуктор

Заводской номер: 31О001 Количество на модель: 1

31О001

1

3

Номер детали на чертеже:

3

Защита вала редуктора

Заводской номер: R23074 Количество на модель: 1

R23074

1

4

Номер детали на чертеже:

4

Рычаг расцепления

Заводской номер: R23095 Количество на модель: 1

R23095

1

5

Номер детали на чертеже:

5

Группа расцепления

Заводской номер: R23090 Количество на модель: 1

R23090

1

6

Номер детали на чертеже:

6

Кронштейн натяжителя цепи

Заводской номер: R23059 Количество на модель: 1

R23059

1

7

Номер детали на чертеже:

7

Плита

Заводской номер: 201078 Количество на модель: 1

201078

1

8

Номер детали на чертеже:

8

Натяжитель

Заводской номер: RB15.00.010 Количество на модель: 1

RB15.00.010

1

9

Номер детали на чертеже:

9

Втулка

Заводской номер: 05O140/2 Количество на модель: 1

05O140/2

1

10

Номер детали на чертеже:

10

Полумуфта кулачковая фиксированная для цепи

Заводской номер: Rs3080 Количество на модель: 1

Rs3080

1

11

Номер детали на чертеже:

11

Венец ведущий

Заводской номер: Rs2137 Количество на модель: 1

Rs2137

1

12

Номер детали на чертеже:

12

Ведущая звездочка

Заводской номер: R2S081 Количество на модель: 2

R2S081

2

13

Номер детали на чертеже:

13

Звездочка натяжения цепи

Заводской номер: R2T013 Количество на модель: 1

R2T013

1

14

Номер детали на чертеже:

14

Вал ведущий

Заводской номер: 221030 Количество на модель: 1

221030

1

15

Номер детали на чертеже:

15

Подшипник

Заводской номер: 05C045 Количество на модель: 2

05C045

2

16

Номер детали на чертеже:

16

Опора с подшипником

Заводской номер: 05O145 Количество на модель: 2

05O145

2

17

Номер детали на чертеже:

17

Подшипник

Заводской номер: 05C060 Количество на модель: 2

05C060

2

18

Номер детали на чертеже:

18

Полумуфта кулачковая скользящая

Заводской номер: R23079 Количество на модель: 1

R23079

1

19

Номер детали на чертеже:

19

Перемычка

Заводской номер: R20250 Количество на модель: 1

R20250

1

20

Номер детали на чертеже:

20

Стержень тяги

Заводской номер: R21011 Количество на модель: 1

R21011

1

21

Номер детали на чертеже:

21

Тарелка

Заводской номер: 201072 Количество на модель: 1

201072

1

22

Номер детали на чертеже:

22

Пружина включения кулачковой муфты

Заводской номер: 12C001 Количество на модель: 1

12C001

1

23

Номер детали на чертеже:

23

Пружина натяжителя цепи

Заводской номер: 12T001 Количество на модель: 1

12T001

1

24

Номер детали на чертеже:

24

Пружина

Заводской номер: 12T015 Количество на модель: 1

12T015

1

25

Номер детали на чертеже:

25

Ролик механизма расцепления

Заводской номер: 221028 Количество на модель: 2

221028

2

26

Номер детали на чертеже:

26

Кольцо регулировочное

Заводской номер: 39С070 Количество на модель: 2

39С070

2

27

Номер детали на чертеже:

27

Распорное кольцо

Заводской номер: 39F040 Количество на модель: 10

39F040

10

28

Номер детали на чертеже:

28

Кольцо регулировочное

Заводской номер: 39F045 Количество на модель: 6

39F045

6

29

Номер детали на чертеже:

29

Шайба 40,2х50х0,5

Заводской номер: 39F043 Количество на модель: 7

39F043

7

30

Номер детали на чертеже:

30

Опора сподшипником

Заводской номер: 05O140/1 Количество на модель: 1

05O140/1

1

31

Номер детали на чертеже:

31

Кольцо дистанционное

Заводской номер: 231034 Количество на модель: 2

231034

2

32

Номер детали на чертеже:

32

Кольцо

Заводской номер: 231035 Количество на модель: 2

231035

2

33

Номер детали на чертеже:

33

Болт М10х16

Заводской номер: 01E210 Количество на модель: 1

01E210

1

34

Номер детали на чертеже:

34

Болт М12х45

Заводской номер: 01E315 Количество на модель: 2

01E315

2

35

Номер детали на чертеже:

35

Болт М1240

Заводской номер: 01E308 Количество на модель: 4

01E308

4

36

Номер детали на чертеже:

36

Болт

Заводской номер: 01E318 Количество на модель: 2

01E318

2

37

Номер детали на чертеже:

37

Болт

Заводской номер: 01E303 Количество на модель: 4

01E303

4

38

Номер детали на чертеже:

38

Винт

Заводской номер: 01V061 Количество на модель: 1

01V061

1

39

Номер детали на чертеже:

39

Винт

Заводской номер: 01C080 Количество на модель: 2

01C080

2

40

Номер детали на чертеже:

40

Винт

Заводской номер: 01V315 Количество на модель: 1

01V315

1

41

Номер детали на чертеже:

41

Гайка

Заводской номер: 02BM10 Количество на модель: 2

02BM10

2

42

Номер детали на чертеже:

42

Гайка

Заводской номер: 02O021 Количество на модель: 2

02O021

2

43

Номер детали на чертеже:

43

Гайка

Заводской номер: 02O019 Количество на модель: 2

02O019

2

44

Номер детали на чертеже:

44

Гайка

Заводской номер: 02O026 Количество на модель: 12

02O026

12

45

Номер детали на чертеже:

45

Масленка

Заводской номер: 01I006 Количество на модель: 3

01I006

3

46

Номер детали на чертеже:

46

Кольцо стопорное

Заводской номер: 03E020 Количество на модель: 1

03E020

1

47

Номер детали на чертеже:

47

Кольцо стопорное 025

Заводской номер: 03E025 Количество на модель: 1

03E025

1

48

Номер детали на чертеже:

48

Кольцо стопорное

Заводской номер: 03E040 Количество на модель: 1

03E040

1

49

Номер детали на чертеже:

49

Кольцо стопорное

Заводской номер: 03E045 Количество на модель: 1

03E045

1

50

Номер детали на чертеже:

50

Кольцо стопорное

Заводской номер: 03I075 Количество на модель: 2

03I075

2

51

Номер детали на чертеже:

51

Шайба Гровера O12

Заводской номер: 02G012 Количество на модель: 12

02G012

12

52

Номер детали на чертеже:

52

Шайба 10

Заводской номер: 02R015 Количество на модель: 1

02R015

1

53

Номер детали на чертеже:

53

Шайба 12

Заводской номер: 02R021 Количество на модель: 4

02R021

4

54

Номер детали на чертеже:

54

Шайба 1021

Заводской номер: 02R016 Количество на модель: 2

02R016

2

55

Номер детали на чертеже:

55

Шайба

Заводской номер: 02R050 Количество на модель: 2

02R050

2

56

Номер детали на чертеже:

56

Шайба

Заводской номер: 02R060 Количество на модель: 2

02R060

2

57

Номер детали на чертеже:

57

Шайба

Заводской номер: 201075 Количество на модель: 2

201075

2

58

Номер детали на чертеже:

58

Шпонка

Заводской номер: 03C075 Количество на модель: 2

03C075

2

59

Номер детали на чертеже:

59

Шплинт

Заводской номер: 03O650 Количество на модель: 1

03O650

1

60

Номер детали на чертеже:

60

Цепь

Заводской номер: 13D201 Количество на модель: 1

13D201

1

61

Номер детали на чертеже:

61

Цепь

Заводской номер: 13D379 Количество на модель: 1

13D379

1

62

Номер детали на чертеже:

62

Звено соединительное

Заводской номер: 13R031 Количество на модель: 1

13R031

1

63

Номер детали на чертеже:

63

Звено переходное

Заводской номер: 13R030 Количество на модель: 1

13R030

1

64

Номер детали на чертеже:

64

Звено соединительное

Заводской номер: 13R010 Количество на модель: 1

13R010

1

65

Номер детали на чертеже:

65

Звено переходное

Заводской номер: 13R011 Количество на модель: 1

13R011

1
