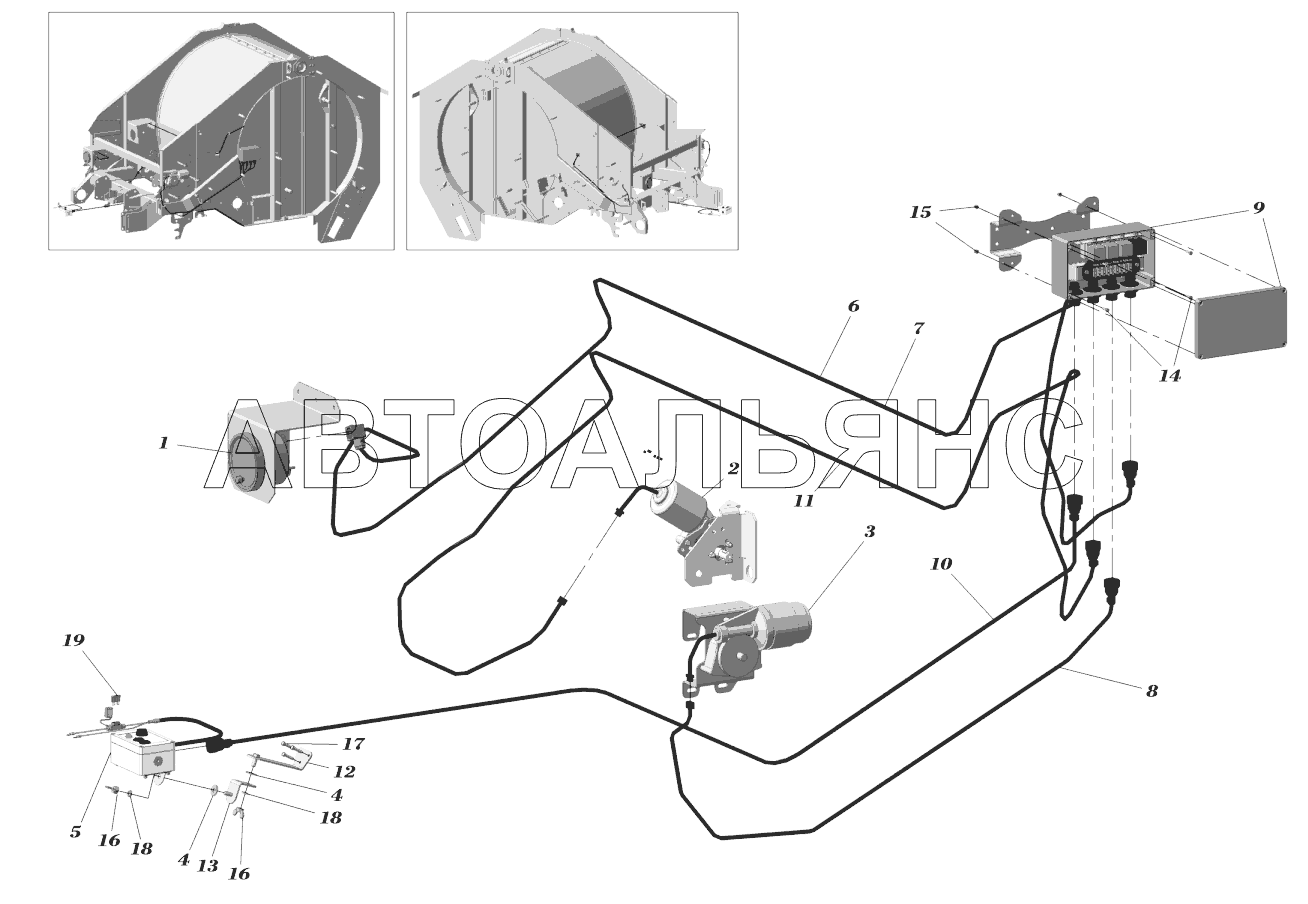

СИСТЕМА УПРАВЛЕНИЯ И СИГНАЛИЗАЦИИ RВ15

ГИДРАВЛИЧЕСКАЯ СИСТЕМА СЕТЕУВЯЗЫВАЮЩЕГО УСТРОЙСТВА RВ15 БЛОК РЕЛЕ И ПРЕДОХРАНИТЕЛЕЙ RВ15

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Манометр с этектроконтактами

Заводской номер: 06M001E Количество на модель: 1
06M001E
1
2

Номер детали на чертеже:

2

Мотор-редуктор

Заводской номер: 38G002 Количество на модель: 1
38G002
1
3

Номер детали на чертеже:

3

Мотор-редуктор

Заводской номер: 38G003 Количество на модель: 1
38G003
1
4

Номер детали на чертеже:

4

Шайба резиновая 22х8,5х1,5...2

Заводской номер: 250008 Количество на модель: 2
250008
2
5

Номер детали на чертеже:

5

Пульт управления

Заводской номер: RB15.03.200 Количество на модель: 1
RB15.03.200
1
6

Номер детали на чертеже:

6

Кабель датчика

Заводской номер: RB15.03.300 Количество на модель: 1
RB15.03.300
1
7

Номер детали на чертеже:

7

Кабель датчика

Заводской номер: RB15.03.300-01 Количество на модель: 1
RB15.03.300-01
1
8

Номер детали на чертеже:

8

Кабель силовой мотор- редуктора сетка

Заводской номер: RB15.03.400 Количество на модель: 1
RB15.03.400
1
9

Номер детали на чертеже:

9

Блок реле и предохранителей

Заводской номер: RB15.03.100 Количество на модель: 1
RB15.03.100
1
10

Номер детали на чертеже:

10

Кабель соединительный RB12-15

Заводской номер: RB18.300 Количество на модель: 1
RB18.300
1
11

Номер детали на чертеже:

11

Кабель силовой мотор-редуктора шпагата

Заводской номер: RB18.400 Количество на модель: 1
RB18.400
1
12

Номер детали на чертеже:

12

Опора с шарниром

Заводской номер: RB18.710 Количество на модель: 1
RB18.710
1
13

Номер детали на чертеже:

13

Колено

Заводской номер: RB18.720 Количество на модель: 1
RB18.720
1
14

Номер детали на чертеже:

14

Винт М4х16

Заводской номер: 01С011 Количество на модель: 4
01С011
4
15

Номер детали на чертеже:

15

Гайка

Заводской номер: 02B004 Количество на модель: 4
02B004
4
16

Номер детали на чертеже:

16

Гайка-барашек М8

Заводской номер: 02I100 Количество на модель: 2
02I100
2
17

Номер детали на чертеже:

17

Саморез

Заводской номер: 01V415 Количество на модель: 3
01V415
3
18

Номер детали на чертеже:

18

Шайба Гровера O8

Заводской номер: 02G008 Количество на модель: 2
02G008
2
19

Номер детали на чертеже:

19

Предохранитель

Заводской номер: 38R032 Количество на модель: 1
38R032
1
