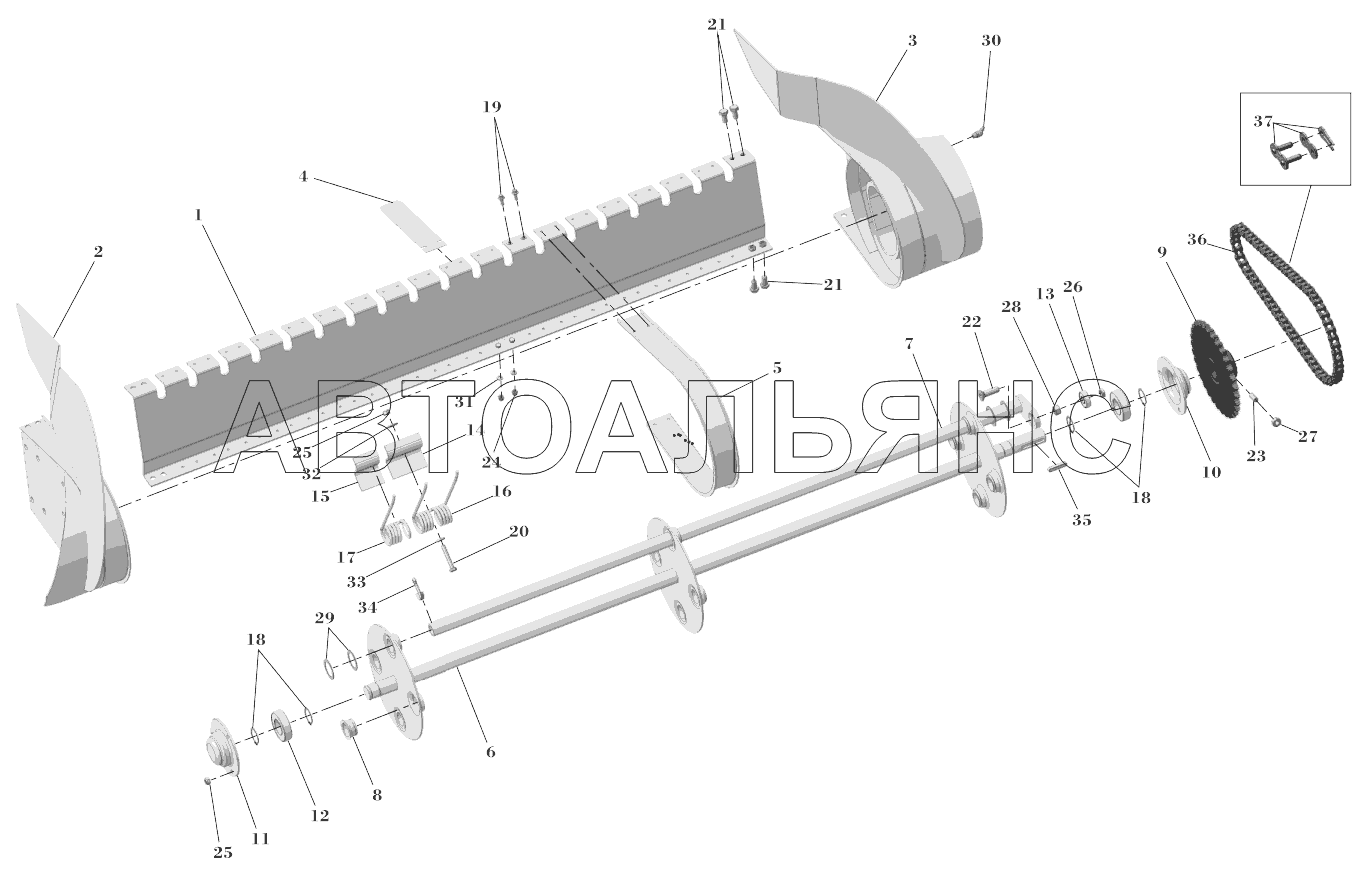

ПОДБОРЩИК RВ15

УКЛАДЧИК В СБОРЕ RВ15 КОЛЕСО ПОДБОРЩИКА RВ15

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рама подборочного устройства

Заводской номер: 302516 Количество на модель: 1
302516
1
2

Номер детали на чертеже:

2

Правая сторона подборщика

Заводской номер: 300040 Количество на модель: 1
300040
1
3

Номер детали на чертеже:

3

Левая сторона подборщика с эксцентриком

Заводской номер: 300045 Количество на модель: 1
300045
1
4

Номер детали на чертеже:

4

Пластина соединительная

Заводской номер: 211109 Количество на модель: 18
211109
18
5

Номер детали на чертеже:

5

Направляющая полоса

Заводской номер: 300025 Количество на модель: 18
300025
18
6

Номер детали на чертеже:

6

Вал подборщика

Заводской номер: 300033 Количество на модель: 1
300033
1
7

Номер детали на чертеже:

7

Труба держателя пружины

Заводской номер: 300032 Количество на модель: 4
300032
4
8

Номер детали на чертеже:

8

Втулка подборщика нейлоновая DBD

Заводской номер: 300034 Количество на модель: 12
300034
12
9

Номер детали на чертеже:

9

Венец подборщика

Заводской номер: R23133 Количество на модель: 1
R23133
1
10

Номер детали на чертеже:

10

Опора подшипника с отверстием

Заводской номер: 300038 Количество на модель: 1
300038
1
11

Номер детали на чертеже:

11

Опора подшипника глухая

Заводской номер: 300037 Количество на модель: 1
300037
1
12

Номер детали на чертеже:

12

Подшипник

Заводской номер: 05С022 Количество на модель: 2
05С022
2
13

Номер детали на чертеже:

13

Подшипник

Заводской номер: 05R012 Количество на модель: 4
05R012
4
14

Номер детали на чертеже:

14

Держатель зубца

Заводской номер: 250004 Количество на модель: 32
250004
32
15

Номер детали на чертеже:

15

Держатель зубца

Заводской номер: 250004-01 Количество на модель: 8
250004-01
8
16

Номер детали на чертеже:

16

Зубец подборщика

Заводской номер: 12R004 Количество на модель: 32
12R004
32
17

Номер детали на чертеже:

17

Зубец подборщика

Заводской номер: 12R004-01 Количество на модель: 8
12R004-01
8
18

Номер детали на чертеже:

18

Кольцо стопорное

Заводской номер: 03E030 Количество на модель: 4
03E030
4
19

Номер детали на чертеже:

19

Болт

Заводской номер: 01D010 Количество на модель: 36
01D010
36
20

Номер детали на чертеже:

20

Болт М8х50

Заводской номер: 01E122 Количество на модель: 40
01E122
40
21

Номер детали на чертеже:

21

Болт М10х20

Заводской номер: 01E212 Количество на модель: 8
01E212
8
22

Номер детали на чертеже:

22

Винт

Заводской номер: 01S053 Количество на модель: 4
01S053
4
23

Номер детали на чертеже:

23

Винт М10

Заводской номер: 01V202 Количество на модель: 1
01V202
1
24

Номер детали на чертеже:

24

Гайка М6

Заводской номер: 02B015 Количество на модель: 36
02B015
36
25

Номер детали на чертеже:

25

Гайка

Заводской номер: 02BM19 Количество на модель: 46
02BM19
46
26

Номер детали на чертеже:

26

Гайка

Заводской номер: 02O024 Количество на модель: 4
02O024
4
27

Номер детали на чертеже:

27

Гайка

Заводской номер: 02O020 Количество на модель: 1
02O020
1
28

Номер детали на чертеже:

28

Гайка

Заводской номер: 02O026 Количество на модель: 4
02O026
4
29

Номер детали на чертеже:

29

Кольцо регулировочное

Заводской номер: 39F018 Количество на модель: 16
39F018
16
30

Номер детали на чертеже:

30

Масленка

Заводской номер: 01I013 Количество на модель: 1
01I013
1
31

Номер детали на чертеже:

31

Шайба 6

Заводской номер: 02R006 Количество на модель: 36
02R006
36
32

Номер детали на чертеже:

32

Шайба O8

Заводской номер: 02R012 Количество на модель: 40
02R012
40
33

Номер детали на чертеже:

33

Шайба

Заводской номер: 02R818 Количество на модель: 40
02R818
40
34

Номер детали на чертеже:

34

Шплинт

Заводской номер: 03O650 Количество на модель: 4
03O650
4
35

Номер детали на чертеже:

35

Шпонка

Заводской номер: 03С030 Количество на модель: 1
03С030
1
36

Номер детали на чертеже:

36

Цепь

Заводской номер: 13А103 Количество на модель: 1
13А103
1
37

Номер детали на чертеже:

37

Звено С-Пр 19,05-3180 ГОСТ 13568

Заводской номер: 13R005 Количество на модель: 1
13R005
1
УКЛАДЧИК В СБОРЕ RВ15 КОЛЕСО ПОДБОРЩИКА RВ15
