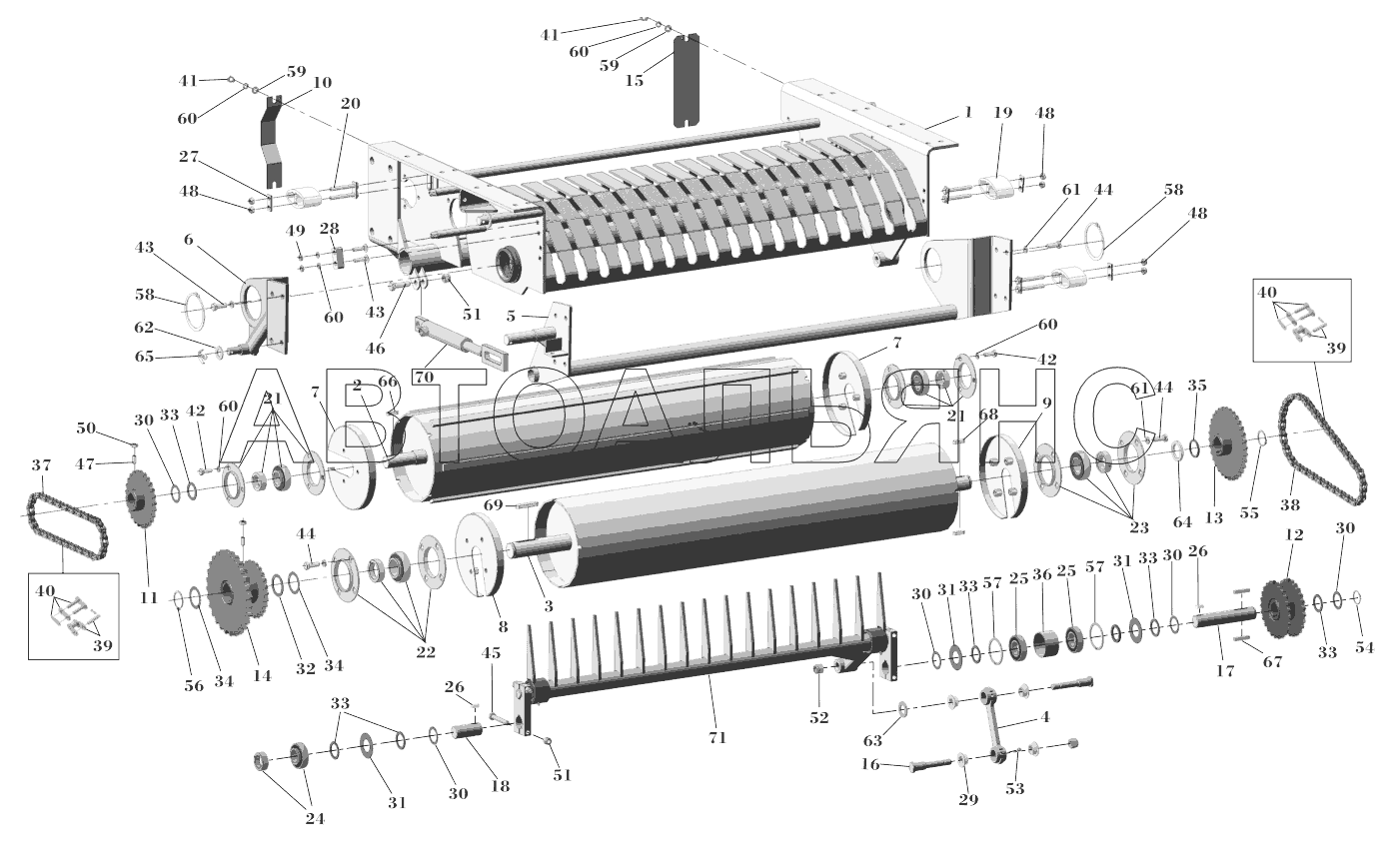

ТЕЛЕЖКА RВ15

УСТАНОВКА ГРАБЛЕЙ RВ15 УКЛАДЧИК В СБОРЕ RВ15

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Тележка сваренная

Заводской номер: R23101-01 Количество на модель: 1

R23101-01

1

2

Номер детали на чертеже:

2

Валок с ребрами

Заводской номер: R23116 Количество на модель: 1

R23116

1

3

Номер детали на чертеже:

3

Валок рустованный

Заводской номер: R23115 Количество на модель: 1

R23115

1

4

Номер детали на чертеже:

4

Шатун укладчика

Заводской номер: 11410006 Количество на модель: 1

11410006

1

5

Номер детали на чертеже:

5

Вал торсионный

Заводской номер: R23120 Количество на модель: 1

R23120

1

6

Номер детали на чертеже:

6

Рычаг подборщика

Заводской номер: R23119 Количество на модель: 1

R23119

1

7

Номер детали на чертеже:

7

Кожух пластинчатого валка

Заводской номер: R21118-01 Количество на модель: 2

R21118-01

2

8

Номер детали на чертеже:

8

Кожух рустованного валка

Заводской номер: R21119-01 Количество на модель: 1

R21119-01

1

9

Номер детали на чертеже:

9

Кожух рустованного валка

Заводской номер: R21120-01 Количество на модель: 1

R21120-01

1

10

Номер детали на чертеже:

10

Крышка правая

Заводской номер: 201126 Количество на модель: 1

201126

1

11

Номер детали на чертеже:

11

Венец пластинчатого валка

Заводской номер: R23134 Количество на модель: 1

R23134

1

12

Номер детали на чертеже:

12

Венец двойной привода подборщика

Заводской номер: R23135 Количество на модель: 1

R23135

1

13

Номер детали на чертеже:

13

Венец привода укладчика

Заводской номер: R23136 Количество на модель: 1

R23136

1

14

Номер детали на чертеже:

14

Венец двойной рустованного валка

Заводской номер: RС3452 Количество на модель: 1

RС3452

1

15

Номер детали на чертеже:

15

Крышка левая

Заводской номер: 201127 Количество на модель: 1

201127

1

16

Номер детали на чертеже:

16

Палец

Заводской номер: 221065 Количество на модель: 2

221065

2

17

Номер детали на чертеже:

17

Вал укладчика левый

Заводской номер: 221063 Количество на модель: 1

221063

1

18

Номер детали на чертеже:

18

Вал укладчика правый

Заводской номер: 221062 Количество на модель: 1

221062

1

19

Номер детали на чертеже:

19

Натяжитель

Заводской номер: RB15.00.010 Количество на модель: 3

RB15.00.010

3

20

Номер детали на чертеже:

20

Перемычка

Заводской номер: R20250/1 Количество на модель: 3

R20250/1

3

21

Номер детали на чертеже:

21

Опора с подшипником

Заводской номер: 05O235 Количество на модель: 2

05O235

2

22

Номер детали на чертеже:

22

Подшипник

Заводской номер: 05O245 Количество на модель: 1

05O245

1

23

Номер детали на чертеже:

23

Подшипник

Заводской номер: 05O240 Количество на модель: 1

05O240

1

24

Номер детали на чертеже:

24

Подшипник

Заводской номер: 05O335 Количество на модель: 1

05O335

1

25

Номер детали на чертеже:

25

Подшипник 6207 2RS

Заводской номер: 05C031 Количество на модель: 2

05C031

2

26

Номер детали на чертеже:

26

Шпонка

Заводской номер: 241002 Количество на модель: 2

241002

2

27

Номер детали на чертеже:

27

Пластина натяжителя

Заводской номер: 211060 Количество на модель: 3

211060

3

28

Номер детали на чертеже:

28

Упор

Заводской номер: 211410-01 Количество на модель: 1

211410-01

1

29

Номер детали на чертеже:

29

Вкладыш нейлоновый

Заводской номер: 170005 Количество на модель: 4

170005

4

30

Номер детали на чертеже:

30

Шайба 35,5х50х0,5

Заводской номер: 39F025 Количество на модель: 15

39F025

15

31

Номер детали на чертеже:

31

Кольцо регулировочное

Заводской номер: 39C025 Количество на модель: 3

39C025

3

32

Номер детали на чертеже:

32

Кольцо регулировочное

Заводской номер: 35F046 Количество на модель: 1

35F046

1

33

Номер детали на чертеже:

33

Кольцо регулировочное 35,2х50х2

Заводской номер: 39F030 Количество на модель: 27

39F030

27

34

Номер детали на чертеже:

34

Распорное кольцо

Заводской номер: 39F040 Количество на модель: 6

39F040

6

35

Номер детали на чертеже:

35

Кольцо дистанционное

Заводской номер: 231074 Количество на модель: 1

231074

1

36

Номер детали на чертеже:

36

Кольцо дистанционное

Заводской номер: 231073 Количество на модель: 1

231073

1

37

Номер детали на чертеже:

37

Цепь

Заводской номер: 13А101 Количество на модель: 1

13А101

1

38

Номер детали на чертеже:

38

Цепь

Заводской номер: 13А102 Количество на модель: 1

13А102

1

39

Номер детали на чертеже:

39

Звено П-Пр 19,05-3180 ГОСТ 13568

Заводской номер: 13R006 Количество на модель: 2

13R006

2

40

Номер детали на чертеже:

40

Звено С-Пр 19,05-3180 ГОСТ 13568

Заводской номер: 13R005 Количество на модель: 2

13R005

2

41

Номер детали на чертеже:

41

Болт М10х16

Заводской номер: 01E210 Количество на модель: 4

01E210

4

42

Номер детали на чертеже:

42

Болт М10х30

Заводской номер: 01E216 Количество на модель: 6

01E216

6

43

Номер детали на чертеже:

43

Болт

Заводской номер: 01Q033 Количество на модель: 2

01Q033

2

44

Номер детали на чертеже:

44

Болт М12х35

Заводской номер: 01E304 Количество на модель: 16

01E304

16

45

Номер детали на чертеже:

45

Болт

Заводской номер: 01E322 Количество на модель: 2

01E322

2

46

Номер детали на чертеже:

46

Болт

Заводской номер: 01E375 Количество на модель: 1

01E375

1

47

Номер детали на чертеже:

47

Винт М10

Заводской номер: 01V202 Количество на модель: 2

01V202

2

48

Номер детали на чертеже:

48

Гайка

Заводской номер: 02BM10 Количество на модель: 6

02BM10

6

49

Номер детали на чертеже:

49

Гайка М10

Заводской номер: 02O023 Количество на модель: 2

02O023

2

50

Номер детали на чертеже:

50

Гайка

Заводской номер: 02O020 Количество на модель: 2

02O020

2

51

Номер детали на чертеже:

51

Гайка

Заводской номер: 02B061 Количество на модель: 1

02B061

1

52

Номер детали на чертеже:

52

Гайка М16

Заводской номер: 02B075 Количество на модель: 2

02B075

2

53

Номер детали на чертеже:

53

Масленка

Заводской номер: 01I008 Количество на модель: 2

01I008

2

54

Номер детали на чертеже:

54

Кольцо стопорное 035

Заводской номер: 03E035 Количество на модель: 1

03E035

1

55

Номер детали на чертеже:

55

Кольцо стопорное

Заводской номер: 03E040 Количество на модель: 1

03E040

1

56

Номер детали на чертеже:

56

Кольцо стопорное

Заводской номер: 03E045 Количество на модель: 1

03E045

1

57

Номер детали на чертеже:

57

Кольцо стопорное

Заводской номер: 03I072 Количество на модель: 2

03I072

2

58

Номер детали на чертеже:

58

Кольцо стопорное

Заводской номер: 03E095 Количество на модель: 2

03E095

2

59

Номер детали на чертеже:

59

Шайба 1021

Заводской номер: 02R016 Количество на модель: 4

02R016

4

60

Номер детали на чертеже:

60

Шайба гров. 10

Заводской номер: 02G010 Количество на модель: 12

02G010

12

61

Номер детали на чертеже:

61

Шайба Гровера O12

Заводской номер: 02G012 Количество на модель: 16

02G012

16

62

Номер детали на чертеже:

62

Шайба

Заводской номер: 02R040 Количество на модель: 3

02R040

3

63

Номер детали на чертеже:

63

Шайба

Заводской номер: 02R050 Количество на модель: 1

02R050

1

64

Номер детали на чертеже:

64

Шайба

Заводской номер: 02RB40 Количество на модель: 1

02RB40

1

65

Номер детали на чертеже:

65

Шплинт

Заводской номер: 03O850 Количество на модель: 1

03O850

1

66

Номер детали на чертеже:

66

Шпонка

Заводской номер: 03C040 Количество на модель: 1

03C040

1

67

Номер детали на чертеже:

67

Шпонка

Заводской номер: 03C055 Количество на модель: 2

03C055

2

68

Номер детали на чертеже:

68

Шпонка

Заводской номер: 03C060 Количество на модель: 2

03C060

2

69

Номер детали на чертеже:

69

Шпонка

Заводской номер: 03C080 Количество на модель: 1

03C080

1

70

Номер детали на чертеже:

70

Гидроцилиндр подборщика

Заводской номер: 06С032 Количество на модель: 1

06С032

1

71

Номер детали на чертеже:

71

Укладчик в сборе

Заводской номер: R23125 Количество на модель: 1

R23125

1
