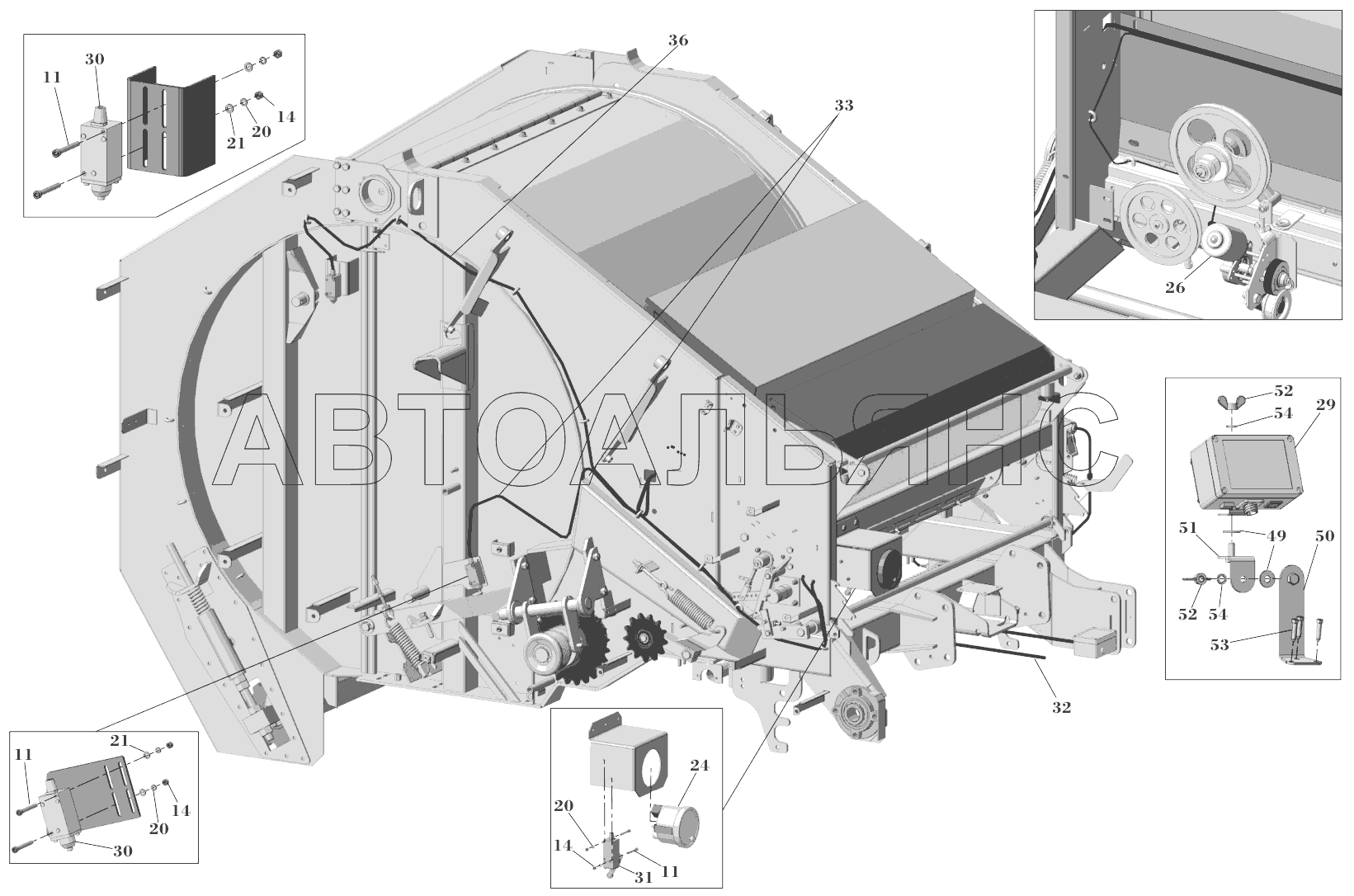

СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ модельного ряда 2016 г. RB15-2000

СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ RB15-2000 СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ модельного ряда 2016 г. RB15-2000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рычаг в сборе

Заводской номер: R23012 Количество на модель: 1
R23012
1
2

Номер детали на чертеже:

2

Пружина

Заводской номер: 12Т304 Количество на модель: 1
12Т304
1
3

Номер детали на чертеже:

3

Кронштейн концевика выталкивателя

Заводской номер: 211079 Количество на модель: 1
211079
1
4

Номер детали на чертеже:

4

Лепесток

Заводской номер: 11422034 Количество на модель: 1
11422034
1
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: 11422050 Количество на модель: 1
11422050
1
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01E027 Количество на модель: 1
01E027
1
7

Номер детали на чертеже:

7

Болт

Заводской номер: 01E214 Количество на модель: 2
01E214
2
8

Номер детали на чертеже:

8

Болт М10х30

Заводской номер: 01E216 Количество на модель: 1
01E216
1
9

Номер детали на чертеже:

9

Винт

Заводской номер: 01C001 Количество на модель: 2
01C001
2
10

Номер детали на чертеже:

10

Винт

Заводской номер: 01C010 Количество на модель: 4
01C010
4
11

Номер детали на чертеже:

11

Винт

Заводской номер: 01C015 Количество на модель: 8
01C015
8
12

Номер детали на чертеже:

12

Рым-болт М8х60

Заводской номер: 01V300 Количество на модель: 1
01V300
1
13

Номер детали на чертеже:

13

Гайка М10

Заводской номер: 02В035 Количество на модель: 3
02В035
3
14

Номер детали на чертеже:

14

Гайка

Заводской номер: 02O005 Количество на модель: 8
02O005
8
15

Номер детали на чертеже:

15

Гайка М6

Заводской номер: 02O008 Количество на модель: 2
02O008
2
16

Номер детали на чертеже:

16

Гайка

Заводской номер: 02O014 Количество на модель: 1
02O014
1
17

Номер детали на чертеже:

17

Гайка

Заводской номер: 02O015 Количество на модель: 1
02O015
1
18

Номер детали на чертеже:

18

Шайба

Заводской номер: 02G003 Количество на модель: 2
02G003
2
19

Номер детали на чертеже:

19

Шайба Гровера O4

Заводской номер: 02G004 Количество на модель: 4
02G004
4
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 02G005 Количество на модель: 8
02G005
8
21

Номер детали на чертеже:

21

Шайба

Заводской номер: 02R001 Количество на модель: 6
02R001
6
22

Номер детали на чертеже:

22

Шайба 6х20

Заводской номер: 02R004 Количество на модель: 4
02R004
4
23

Номер детали на чертеже:

23

Шайба 1021

Заводской номер: 02R016 Количество на модель: 3
02R016
3
24

Номер детали на чертеже:

24

Манометр с этектроконтактами

Заводской номер: 06M001E Количество на модель: 1
06M001E
1
25

Номер детали на чертеже:

25

Мотор-редуктор

Заводской номер: 38G003 Количество на модель: 1
38G003
1
26

Номер детали на чертеже:

26

Мотор-редуктор

Заводской номер: 38G002 Количество на модель: 1
38G002
1
27

Номер детали на чертеже:

27

Датчик

Заводской номер: 38S006-01 Количество на модель: 1
38S006-01
1
28

Номер детали на чертеже:

28

Силовой шкаф

Заводской номер: 38S006-02 Количество на модель: 1
38S006-02
1
29

Номер детали на чертеже:

29

Пульт управления

Заводской номер: 38S006-03 Количество на модель: 1
38S006-03
1
30

Номер детали на чертеже:

30

Концевой выключатель общего назначения

Заводской номер: 38S007 Количество на модель: 3
38S007
3
31

Номер детали на чертеже:

31

Концевой выключатель

Заводской номер: 38S008 Количество на модель: 1
38S008
1
32

Номер детали на чертеже:

32

Провод АКБ

Заводской номер: 38S011 Количество на модель: 1
38S011
1
33

Номер детали на чертеже:

33

Хомут пластиковый

Заводской номер: 1P0004 Количество на модель: 30
1P0004
30
34

Номер детали на чертеже:

34

Хомут пластиковый

Заводской номер: 1P0005 Количество на модель: 5
1P0005
5
35

Номер детали на чертеже:

35

Заклепка-гайка

Заводской номер: 03R011 Количество на модель: 4
03R011
4
36

Номер детали на чертеже:

36

Провод датчика гидроцилиндра крышки

Заводской номер: Провод датчика гидроцилиндра крышки Количество на модель: 1
Провод датчика гидроцилиндра крышки
1
37

Номер детали на чертеже:

37

Провод манометра

Заводской номер: Провод манометра Количество на модель: 1
Провод манометра
1
38

Номер детали на чертеже:

38

Провод датчика ножа

Заводской номер: Провод датчика ножа Количество на модель: 1
Провод датчика ножа
1
39

Номер детали на чертеже:

39

Провод датчика рычага расцепления

Заводской номер: Провод датчика рычага расцепления Количество на модель: 1
Провод датчика рычага расцепления
1
40

Номер детали на чертеже:

40

Провод датчика выталкивателя

Заводской номер: Провод датчика выталкивателя Количество на модель: 1
Провод датчика выталкивателя
1
41

Номер детали на чертеже:

41

Провод мотор-редуктора сетки

Заводской номер: Провод мотор-редуктора сетки Количество на модель: 1
Провод мотор-редуктора сетки
1
42

Номер детали на чертеже:

42

Провод мотор-редуктора нитки

Заводской номер: Провод мотор-редуктора нитки Количество на модель: 1
Провод мотор-редуктора нитки
1
43

Номер детали на чертеже:

43

Провод пульта управления

Заводской номер: Провод пульта управления Количество на модель: 1
Провод пульта управления
1
44

Номер детали на чертеже:

44

Провод датчика растягивающего валка

Заводской номер: Провод датчика растягивающего валка Количество на модель: 1
Провод датчика растягивающего валка
1
45

Номер детали на чертеже:

45

Разъем вибростойкий штекерный "папа" в нейлоновом корпусе

Заводской номер: 38R024 Количество на модель: 2
38R024
2
47

Номер детали на чертеже:

47

Разъем вибростойкий штекерный "мама" в нейлоновом корпусе

Заводской номер: 38R025 Количество на модель: 2
38R025
2
49

Номер детали на чертеже:

49

Шайба резиновая 22х8,5х1,5...2

Заводской номер: 250008 Количество на модель: 2
250008
2
50

Номер детали на чертеже:

50

Опора с шарниром

Заводской номер: RB18.710 Количество на модель: 1
RB18.710
1
51

Номер детали на чертеже:

51

Колено

Заводской номер: RB18.720 Количество на модель: 1
RB18.720
1
52

Номер детали на чертеже:

52

Гайка-барашек М8

Заводской номер: 02I100 Количество на модель: 2
02I100
2
53

Номер детали на чертеже:

53

Саморез

Заводской номер: 01V415 Количество на модель: 3
01V415
3
54

Номер детали на чертеже:

54

Шайба Гровера O8

Заводской номер: 02G008 Количество на модель: 2
02G008
2
СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ RB15-2000 СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ модельного ряда 2016 г. RB15-2000
