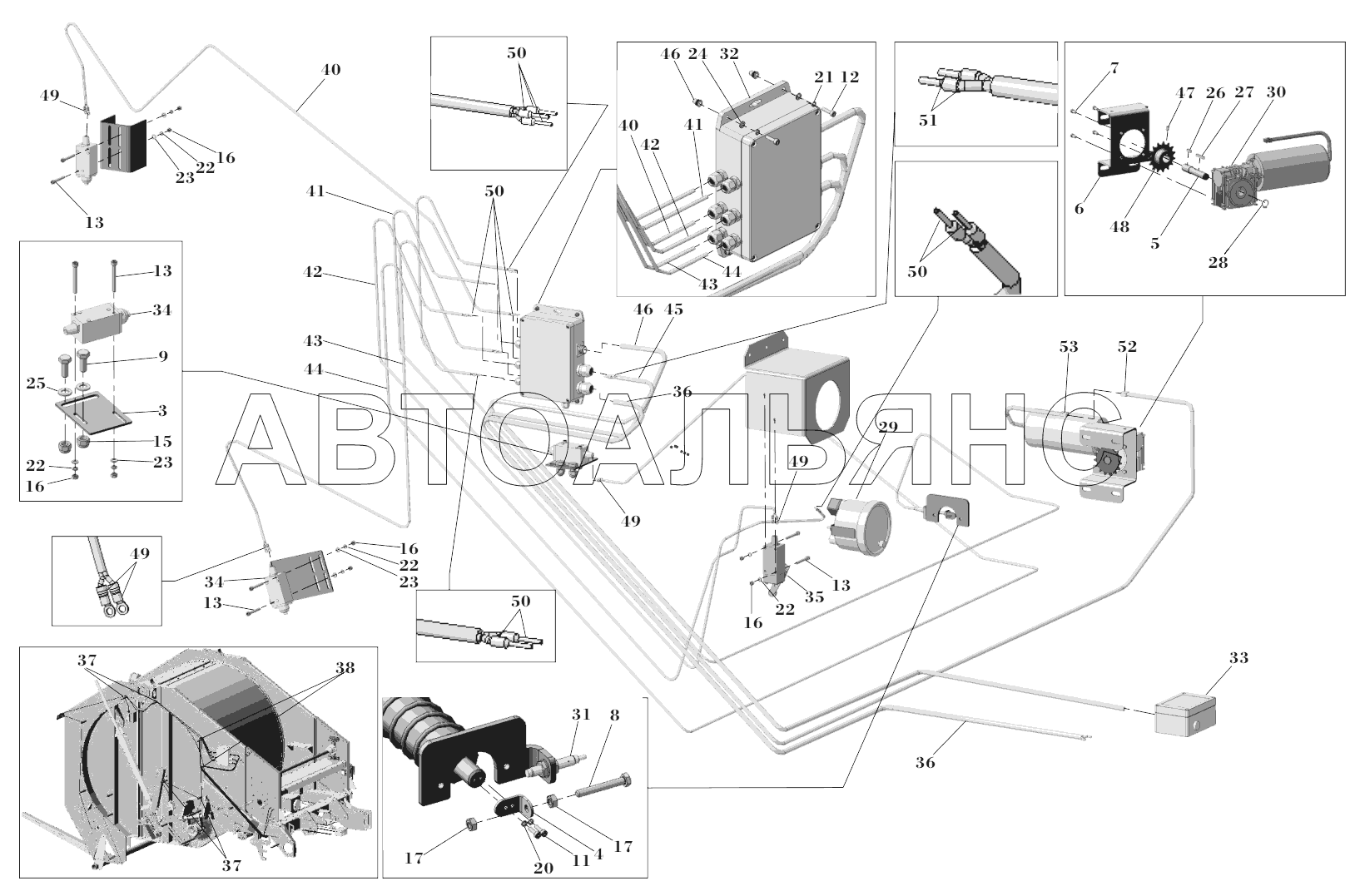

СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ RB15-2000

ГИДРАВЛИЧЕСКАЯ СИСТЕМА модельного ряда 2016 года RB15-2000 СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ RB15-2000

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Рычаг в сборе

Заводской номер: R23012 Количество на модель: 1

R23012

1

2

Номер детали на чертеже:

2

Пружина

Заводской номер: 12Т304 Количество на модель: 1

12Т304

1

3

Номер детали на чертеже:

3

Кронштейн концевика выталкивателя

Заводской номер: 211079 Количество на модель: 1

211079

1

4

Номер детали на чертеже:

4

Лепесток

Заводской номер: 11422034 Количество на модель: 1

11422034

1

5

Номер детали на чертеже:

5

Вал

Заводской номер: 11422049 Количество на модель: 1

11422049

1

6

Номер детали на чертеже:

6

Кронштейн

Заводской номер: 11422050 Количество на модель: 1

11422050

1

7

Номер детали на чертеже:

7

Болт М5х12

Заводской номер: 01Е019 Количество на модель: 4

01Е019

4

8

Номер детали на чертеже:

8

Болт

Заводской номер: 01E027 Количество на модель: 1

01E027

1

9

Номер детали на чертеже:

9

Болт

Заводской номер: 01E214 Количество на модель: 2

01E214

2

10

Номер детали на чертеже:

10

Болт М10х30

Заводской номер: 01E216 Количество на модель: 1

01E216

1

11

Номер детали на чертеже:

11

Винт

Заводской номер: 01C001 Количество на модель: 2

01C001

2

12

Номер детали на чертеже:

12

Винт

Заводской номер: 01C011 Количество на модель: 4

01C011

4

13

Номер детали на чертеже:

13

Винт

Заводской номер: 01C015 Количество на модель: 8

01C015

8

14

Номер детали на чертеже:

14

Рым-болт М8х60

Заводской номер: 01V300 Количество на модель: 1

01V300

1

15

Номер детали на чертеже:

15

Гайка М10

Заводской номер: 02В035 Количество на модель: 3

02В035

3

16

Номер детали на чертеже:

16

Гайка

Заводской номер: 02O005 Количество на модель: 8

02O005

8

17

Номер детали на чертеже:

17

Гайка М6

Заводской номер: 02O008 Количество на модель: 6

02O008

6

18

Номер детали на чертеже:

18

Гайка

Заводской номер: 02O014 Количество на модель: 1

02O014

1

19

Номер детали на чертеже:

19

Гайка

Заводской номер: 02O015 Количество на модель: 1

02O015

1

20

Номер детали на чертеже:

20

Шайба

Заводской номер: 02G003 Количество на модель: 2

02G003

2

21

Номер детали на чертеже:

21

Шайба Гровера O4

Заводской номер: 02G004 Количество на модель: 4

02G004

4

22

Номер детали на чертеже:

22

Шайба

Заводской номер: 02G005 Количество на модель: 12

02G005

12

23

Номер детали на чертеже:

23

Шайба

Заводской номер: 02R001 Количество на модель: 6

02R001

6

24

Номер детали на чертеже:

24

Шайба 6х20

Заводской номер: 02R004 Количество на модель: 4

02R004

4

25

Номер детали на чертеже:

25

Шайба 1021

Заводской номер: 02R016 Количество на модель: 3

02R016

3

26

Номер детали на чертеже:

26

Шпонка

Заводской номер: 03C011 Количество на модель: 1

03C011

1

27

Номер детали на чертеже:

27

Шпонка

Заводской номер: 03C014 Количество на модель: 1

03C014

1

28

Номер детали на чертеже:

28

Кольцо стопорное

Заводской номер: 03E014 Количество на модель: 1

03E014

1

29

Номер детали на чертеже:

29

Манометр с этектроконтактами

Заводской номер: 06M001E Количество на модель: 1

06M001E

1

30

Номер детали на чертеже:

30

Мотор-редуктор

Заводской номер: 38G001 Количество на модель: 1

38G001

1

31

Номер детали на чертеже:

31

Датчик

Заводской номер: 38S006-01 Количество на модель: 1

38S006-01

1

32

Номер детали на чертеже:

32

Силовой шкаф

Заводской номер: 38S006-02 Количество на модель: 1

38S006-02

1

33

Номер детали на чертеже:

33

Пульт управления

Заводской номер: 38S006-03 Количество на модель: 1

38S006-03

1

34

Номер детали на чертеже:

34

Концевой выключатель общего назначения

Заводской номер: 38S007 Количество на модель: 3

38S007

3

35

Номер детали на чертеже:

35

Концевой выключатель

Заводской номер: 38S008 Количество на модель: 1

38S008

1

36

Номер детали на чертеже:

36

Провод АКБ

Заводской номер: 38S011 Количество на модель: 1

38S011

1

37

Номер детали на чертеже:

37

Хомут пластиковый

Заводской номер: 1Р0004 Количество на модель: 27

1Р0004

27

38

Номер детали на чертеже:

38

Хомут пластиковый

Заводской номер: 1Р0005 Количество на модель: 3

1Р0005

3

39

Номер детали на чертеже:

39

Заклепка-гайка

Заводской номер: 03R011 Количество на модель: 4

03R011

4

40

Номер детали на чертеже:

40

Провод датчика гидроцилиндра крышки

Заводской номер: Провод датчика гидроцилиндра крышки Количество на модель: 1

Провод датчика гидроцилиндра крышки

1

41

Номер детали на чертеже:

41

Провод манометра

Заводской номер: Провод манометра Количество на модель: 1

Провод манометра

1

42

Номер детали на чертеже:

42

Провод датчика ножа

Заводской номер: Провод датчика ножа Количество на модель: 1

Провод датчика ножа

1

43

Номер детали на чертеже:

43

Провод датчика рычага расцепления

Заводской номер: Провод датчика рычага расцепления Количество на модель: 1

Провод датчика рычага расцепления

1

44

Номер детали на чертеже:

44

Провод датчика выталкивателя

Заводской номер: Провод датчика выталкивателя Количество на модель: 1

Провод датчика выталкивателя

1

45

Номер детали на чертеже:

45

Провод мотор-редуктора

Заводской номер: Провод мотор-редуктора Количество на модель: 1

Провод мотор-редуктора

1

46

Номер детали на чертеже:

46

Провод пульта управления

Заводской номер: Провод пульта управления Количество на модель: 1

Провод пульта управления

1

47

Номер детали на чертеже:

47

Винт

Заводской номер: 01V061 Количество на модель: 1

01V061

1

48

Номер детали на чертеже:

48

Звездочка привода мотор-редуктора

Заводской номер: 11422052 Количество на модель: 1

11422052

1

49

Номер детали на чертеже:

49

Наконечник кольцевой изолированный с ПВХ манжетой

Заводской номер: 38R020 Количество на модель: 8

38R020

8

50

Номер детали на чертеже:

50

Наконечник втулочный

Заводской номер: 38R021 Количество на модель: 13

38R021

13

51

Номер детали на чертеже:

51

Наконечник втулочный

Заводской номер: 38R023 Количество на модель: 2

38R023

2

52

Номер детали на чертеже:

52

Разъем вибростойкий штекерный "папа" в нейлоновом корпусе

Заводской номер: 38R024 Количество на модель: 2

38R024

2

53

Номер детали на чертеже:

53

Разъем вибростойкий штекерный "мама" в нейлоновом корпусе

Заводской номер: 38R025 Количество на модель: 2

38R025

2
