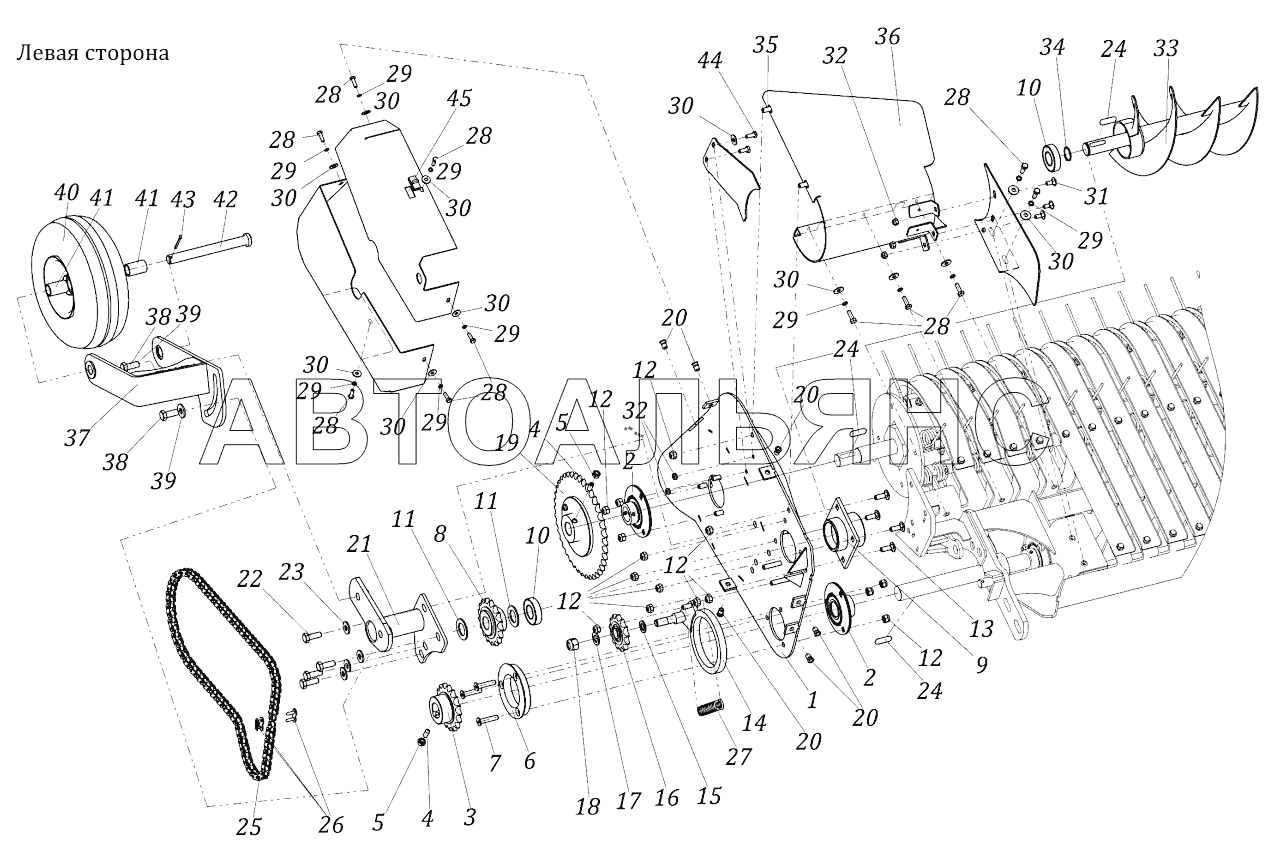

Подборщик (левая сторона) RB12 2000. Каталог 2017г.

Устройство подборочное (Сборка рамы и укладчик) RB12 2000 Подборщик (правая сторона) RB12 2000

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Боковина левая

Заводской номер: RB03.300 Количество на модель: 1

RB03.300

1

2

Номер детали на чертеже:

2

Опора с подшипником

Заводской номер: 05О235 Количество на модель: 2

05О235

2

3

Номер детали на чертеже:

3

Звездочка

Заводской номер: RB03.010 Количество на модель: 1

RB03.010

1

4

Номер детали на чертеже:

4

Винт М10

Заводской номер: 01V202 Количество на модель: 2

01V202

2

5

Номер детали на чертеже:

5

Гайка

Заводской номер: 02О019 Количество на модель: 2

02О019

2

6

Номер детали на чертеже:

6

Кольцо

Заводской номер: RB03.004 Количество на модель: 1

RB03.004

1

7

Номер детали на чертеже:

7

Винт М10х50

Заводской номер: 01S035 Количество на модель: 3

01S035

3

8

Номер детали на чертеже:

8

Звездочка шнека

Заводской номер: RB03.020 Количество на модель: 1

RB03.020

1

9

Номер детали на чертеже:

9

Опора

Заводской номер: RB03.550 Количество на модель: 1

RB03.550

1

10

Номер детали на чертеже:

10

Подшипник

Заводской номер: 05С022 Количество на модель: 2

05С022

2

11

Номер детали на чертеже:

11

Кольцо регулировочное

Заводской номер: 39F020 Количество на модель: 2

39F020

2

12

Номер детали на чертеже:

12

Гайка М10

Заводской номер: 02В035 Количество на модель: 15

02В035

15

13

Номер детали на чертеже:

13

Болт

Заводской номер: 01Q032 Количество на модель: 4

01Q032

4

14

Номер детали на чертеже:

14

Натяжитель

Заводской номер: RB03.060 Количество на модель: 1

RB03.060

1

15

Номер детали на чертеже:

15

Кольцо регулировочное

Заводской номер: 39F011 Количество на модель: 3

39F011

3

16

Номер детали на чертеже:

16

Звездочка натяжная в сборе

Заводской номер: RB00.140-01 Количество на модель: 1

RB00.140-01

1

17

Номер детали на чертеже:

17

Шайба 016

Заводской номер: 02R031 Количество на модель: 1

02R031

1

18

Номер детали на чертеже:

18

Гайка М16

Заводской номер: 02В075 Количество на модель: 1

02В075

1

19

Номер детали на чертеже:

19

Звездочка ротора в сборе

Заводской номер: RB03.030 Количество на модель: 1

RB03.030

1

20

Номер детали на чертеже:

20

Заклепка-Гайка

Заводской номер: 03R008 Количество на модель: 6

03R008

6

21

Номер детали на чертеже:

21

Кронштейн левый

Заводской номер: RB03.700 Количество на модель: 1

RB03.700

1

22

Номер детали на чертеже:

22

Болт

Заводской номер: 01Е304 Количество на модель: 4

01Е304

4

23

Номер детали на чертеже:

23

Шайба пружинная 12

Заводской номер: 02С012 Количество на модель: 4

02С012

4

24

Номер детали на чертеже:

24

Шпонка 10х8х40

Заводской номер: 03С045 Количество на модель: 3

03С045

3

25

Номер детали на чертеже:

25

Цепь роликовая (77 звеньев)

Заводской номер: 13D103 Количество на модель: 1

13D103

1

26

Номер детали на чертеже:

26

Звено соединительное

Заводской номер: 13R023 Количество на модель: 1

13R023

1

27

Номер детали на чертеже:

27

Пружина

Заводской номер: 12Т021 Количество на модель: 1

12Т021

1

28

Номер детали на чертеже:

28

Болт М8х25

Заводской номер: 01Е111 Количество на модель: 11

01Е111

11

29

Номер детали на чертеже:

29

Шайба Гровера O8

Заводской номер: 02G008 Количество на модель: 11

02G008

11

30

Номер детали на чертеже:

30

Шайба O8

Заводской номер: 02R012 Количество на модель: 13

02R012

13

31

Номер детали на чертеже:

31

Болт

Заводской номер: 01Q020 Количество на модель: 3

01Q020

3

32

Номер детали на чертеже:

32

Гайка М8

Заводской номер: 02В020 Количество на модель: 5

02В020

5

33

Номер детали на чертеже:

33

Шнек

Заводской номер: RB03.500 Количество на модель: 1

RB03.500

1

34

Номер детали на чертеже:

34

Кольцо стопорное 30

Заводской номер: 03Е030 Количество на модель: 1

03Е030

1

35

Номер детали на чертеже:

35

Болт М10х25

Заводской номер: 01Е214 Количество на модель: 2

01Е214

2

36

Номер детали на чертеже:

36

Кожух шнека левый

Заводской номер: RB03.800 Количество на модель: 1

RB03.800

1

37

Номер детали на чертеже:

37

Кронштейн колеса подборщика

Заводской номер: RB03.050 Количество на модель: 1

RB03.050

1

38

Номер детали на чертеже:

38

Болт

Заводской номер: 01Е403 Количество на модель: 2

01Е403

2

39

Номер детали на чертеже:

39

Шайба пружинная 16

Заводской номер: 02С016 Количество на модель: 2

02С016

2

40

Номер детали на чертеже:

40

Колесо пневматическое

Заводской номер: 15R006 Количество на модель: 1

15R006

1

41

Номер детали на чертеже:

41

Втулка

Заводской номер: RB152.04.004 Количество на модель: 2

RB152.04.004

2

42

Номер детали на чертеже:

42

Ось

Заводской номер: 221147 Количество на модель: 1

221147

1

43

Номер детали на чертеже:

43

Шплинт

Заводской номер: 03O550 Количество на модель: 1

03O550

1

44

Номер детали на чертеже:

44

Болт М8х20

Заводской номер: 01Е090 Количество на модель: 2

01Е090

2

45

Номер детали на чертеже:

45

Заглушка

Заводской номер: 45S010 Количество на модель: 1

45S010

1
