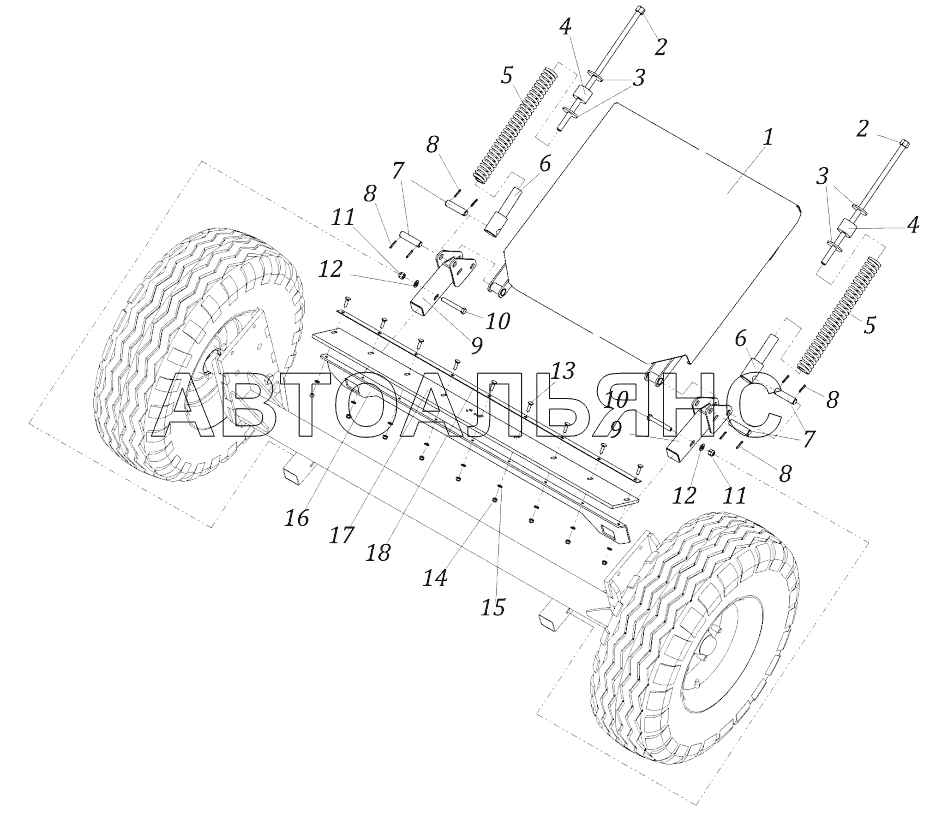

Установка приемной платформы RB12 2000. Каталог 2017г.

Механизм замка задней крышки RB12 2000 Установка дышла RB12 2000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Платформа

Заводской номер: RB13.100 Количество на модель: 1
RB13.100
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: RB13.010 Количество на модель: 2
RB13.010
2
3

Номер детали на чертеже:

3

Шайба

Заводской номер: RB13.002 Количество на модель: 4
RB13.002
4
4

Номер детали на чертеже:

4

Подушка резиновая

Заводской номер: RB13.003 Количество на модель: 2
RB13.003
2
5

Номер детали на чертеже:

5

Пружина

Заводской номер: 12С115 Количество на модель: 2
12С115
2
6

Номер детали на чертеже:

6

Ось

Заводской номер: RB13.001 Количество на модель: 2
RB13.001
2
7

Номер детали на чертеже:

7

Ось

Заводской номер: RB13.005 Количество на модель: 4
RB13.005
4
8

Номер детали на чертеже:

8

Пружинный штифт

Заводской номер: 03S530 Количество на модель: 8
03S530
8
9

Номер детали на чертеже:

9

Кронштейн поворотный

Заводской номер: RB13.200 Количество на модель: 2
RB13.200
2
10

Номер детали на чертеже:

10

Болт М12х85

Заводской номер: 01Е326 Количество на модель: 2
01Е326
2
11

Номер детали на чертеже:

11

Гайка М12

Заводской номер: 02В050 Количество на модель: 2
02В050
2
12

Номер детали на чертеже:

12

Шайба 12

Заводской номер: 02R021 Количество на модель: 2
02R021
2
13

Номер детали на чертеже:

13

Болт

Заводской номер: 01Q026 Количество на модель: 9
01Q026
9
14

Номер детали на чертеже:

14

Гайка М8

Заводской номер: 02В025 Количество на модель: 9
02В025
9
15

Номер детали на чертеже:

15

Шайба O8

Заводской номер: 02R009 Количество на модель: 9
02R009
9
16

Номер детали на чертеже:

16

Щиток

Заводской номер: RB13.301 Количество на модель: 1
RB13.301
1
17

Номер детали на чертеже:

17

Полоса резиновая

Заводской номер: RB13.302 Количество на модель: 1
RB13.302
1
18

Номер детали на чертеже:

18

Планка прижимная

Заводской номер: RB13.303 Количество на модель: 1
RB13.303
1
