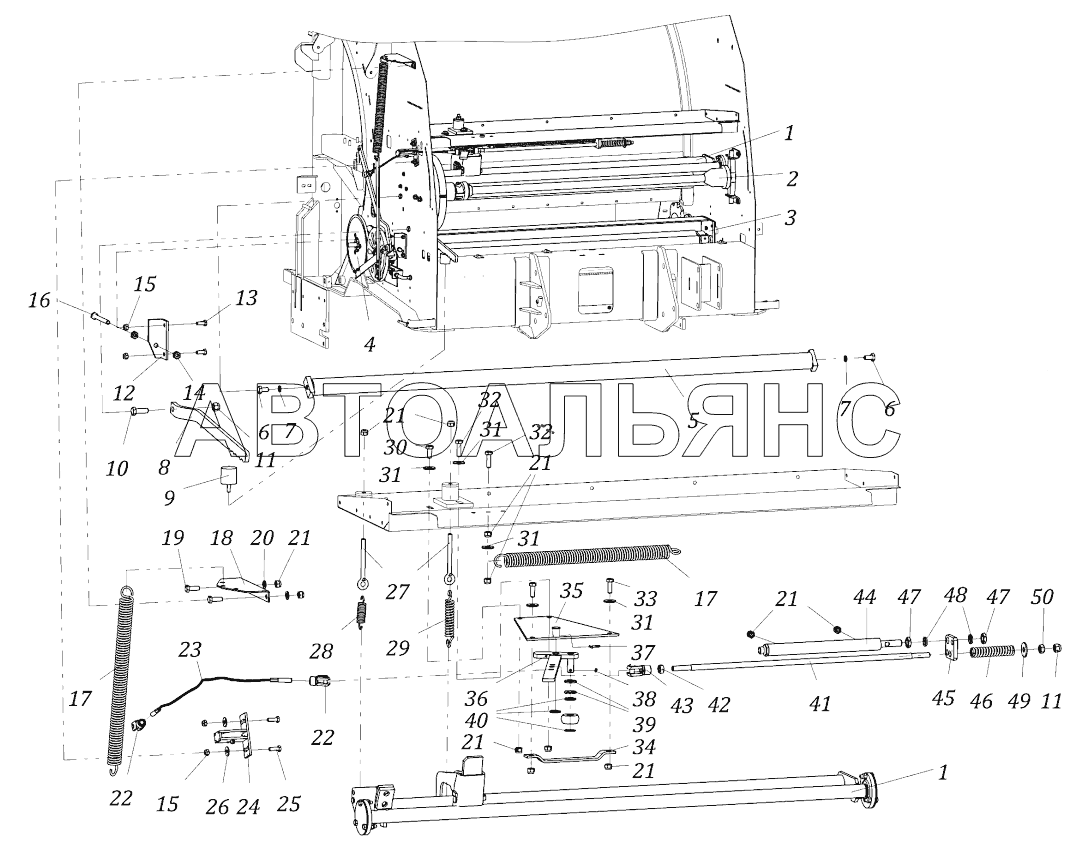

Установка сетеувязывающего устройства RB12 2000. Каталог 2017г.

Установка валка RB12 2000 Установка вязального устройства RB12 2000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Натяжитель сетки

Заводской номер: RB07.400 Количество на модель: 1
RB07.400
1
2

Номер детали на чертеже:

2

Держатель рулонов

Заводской номер: RB07.200 Количество на модель: 1
RB07.200
1
3

Номер детали на чертеже:

3

Вязальное устройство

Заводской номер: RB07.100 Количество на модель: 1
RB07.100
1
4

Номер детали на чертеже:

4

Вал ведущий

Заводской номер: RB05.000 Количество на модель: 1
RB05.000
1
5

Номер детали на чертеже:

5

Труба в сборе

Заводской номер: RB07.300 Количество на модель: 1
RB07.300
1
6

Номер детали на чертеже:

6

Болт М10х20

Заводской номер: 01Е213 Количество на модель: 2
01Е213
2
7

Номер детали на чертеже:

7

Шайба гров. 10

Заводской номер: 02G010 Количество на модель: 2
02G010
2
8

Номер детали на чертеже:

8

Рычаг

Заводской номер: RB07.008 Количество на модель: 1
RB07.008
1
9

Номер детали на чертеже:

9

Виброопора

Заводской номер: 174030 Количество на модель: 1
174030
1
10

Номер детали на чертеже:

10

Болт

Заводской номер: 01Е304 Количество на модель: 1
01Е304
1
11

Номер детали на чертеже:

11

Гайка М12

Заводской номер: 02В050 Количество на модель: 2
02В050
2
12

Номер детали на чертеже:

12

Уголок

Заводской номер: RB07.004 Количество на модель: 1
RB07.004
1
13

Номер детали на чертеже:

13

Болт М8х20

Заводской номер: 01Е108 Количество на модель: 2
01Е108
2
14

Номер детали на чертеже:

14

Гайка

Заводской номер: 02О019 Количество на модель: 2
02О019
2
15

Номер детали на чертеже:

15

Гайка М8

Заводской номер: 02В025 Количество на модель: 4
02В025
4
16

Номер детали на чертеже:

16

Болт М10х95

Заводской номер: 01Е242 Количество на модель: 1
01Е242
1
17

Номер детали на чертеже:

17

Пружина

Заводской номер: 12Т008 Количество на модель: 2
12Т008
2
18

Номер детали на чертеже:

18

Уголок

Заводской номер: RB00.011 Количество на модель: 1
RB00.011
1
19

Номер детали на чертеже:

19

Болт

Заводской номер: 01Е216 Количество на модель: 2
01Е216
2
20

Номер детали на чертеже:

20

Шайба 1021

Заводской номер: 02R016 Количество на модель: 2
02R016
2
21

Номер детали на чертеже:

21

Гайка М10

Заводской номер: 02В035 Количество на модель: 12
02В035
12
22

Номер детали на чертеже:

22

Вилка М10

Заводской номер: 01V410 Количество на модель: 2
01V410
2
23

Номер детали на чертеже:

23

Трос

Заводской номер: RB07.060 Количество на модель: 1
RB07.060
1
24

Номер детали на чертеже:

24

Кронштейн в сборе

Заводской номер: RB07.500 Количество на модель: 1
RB07.500
1
25

Номер детали на чертеже:

25

Болт М8х25

Заводской номер: 01Е111 Количество на модель: 2
01Е111
2
26

Номер детали на чертеже:

26

Шайба O8

Заводской номер: 02R012 Количество на модель: 2
02R012
2
27

Номер детали на чертеже:

27

Винт

Заводской номер: 01V315 Количество на модель: 2
01V315
2
28

Номер детали на чертеже:

28

Пружина

Заводской номер: 12Т052 Количество на модель: 1
12Т052
1
29

Номер детали на чертеже:

29

Пружина

Заводской номер: 12Т021 Количество на модель: 1
12Т021
1
30

Номер детали на чертеже:

30

Болт М10х25

Заводской номер: 01Е214 Количество на модель: 1
01Е214
1
31

Номер детали на чертеже:

31

Шайба

Заводской номер: 02R018 Количество на модель: 5
02R018
5
32

Номер детали на чертеже:

32

Болт

Заводской номер: 01Е218 Количество на модель: 2
01Е218
2
34

Номер детали на чертеже:

34

Планка

Заводской номер: RB07.001 Количество на модель: 1
RB07.001
1
35

Номер детали на чертеже:

35

Основание

Заводской номер: RB07.020 Количество на модель: 1
RB07.020
1
36

Номер детали на чертеже:

36

Рычаг

Заводской номер: RB07.010 Количество на модель: 1
RB07.010
1
37

Номер детали на чертеже:

37

Шплинт 4х25

Заводской номер: 03О425 Количество на модель: 1
03О425
1
38

Номер детали на чертеже:

38

Пружинный штифт

Заводской номер: 03S530 Количество на модель: 1
03S530
1
39

Номер детали на чертеже:

39

Шайба 016

Заводской номер: 02R031 Количество на модель: 2
02R031
2
40

Номер детали на чертеже:

40

Шайба 16,2х28х0,5

Заводской номер: 39F010 Количество на модель: 10
39F010
10
41

Номер детали на чертеже:

41

Шпилька

Заводской номер: RB07.031 Количество на модель: 1
RB07.031
1
42

Номер детали на чертеже:

42

Гайка М12

Заводской номер: 02О024 Количество на модель: 1
02О024
1
43

Номер детали на чертеже:

43

Вилка

Заводской номер: 01V414 Количество на модель: 1
01V414
1
44

Номер детали на чертеже:

44

Гидроцилиндр пускового устройства

Заводской номер: 06С103 Количество на модель: 1
06С103
1
45

Номер детали на чертеже:

45

Упор

Заводской номер: RB07.003 Количество на модель: 1
RB07.003
1
46

Номер детали на чертеже:

46

Пружина

Заводской номер: 12С056 Количество на модель: 1
12С056
1
47

Номер детали на чертеже:

47

Гайка М16

Заводской номер: 02О038 Количество на модель: 2
02О038
2
48

Номер детали на чертеже:

48

Шайба гров. 16

Заводской номер: 02G016 Количество на модель: 2
02G016
2
49

Номер детали на чертеже:

49

Шайба

Заводской номер: 02R026 Количество на модель: 1
02R026
1
50

Номер детали на чертеже:

50

Гайка М12

Заводской номер: 02О028 Количество на модель: 1
02О028
1
