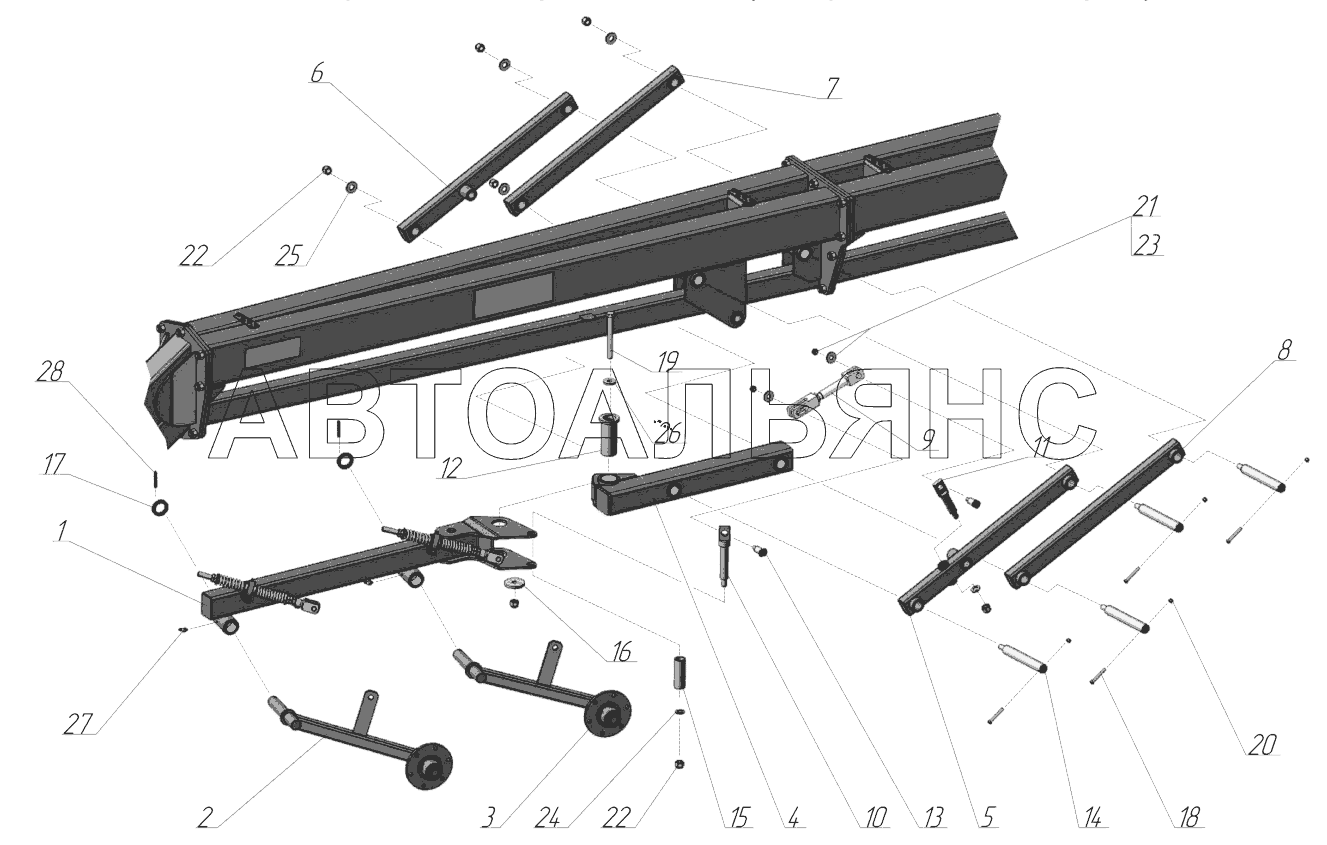

Установка держателей центральных колес МК-16. Каталог 2018г.

Держатели рабочих колес МК-16 Гидравлика. Установка гидроцилиндров боковых секций. МК-16

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Секция передняя

Заводской номер: MK16-53.00.000 Количество на модель: 1
MK16-53.00.000
1
2

Номер детали на чертеже:

2

Держатель колеса передний

Заводской номер: МК16-21.00.000 Количество на модель: 1
МК16-21.00.000
1
3

Номер детали на чертеже:

3

Держатель колеса передний

Заводской номер: МК16-21.00.000-01 Количество на модель: 1
МК16-21.00.000-01
1
4

Номер детали на чертеже:

4

Секция внутренняя

Заводской номер: МК16-55.00.000 Количество на модель: 1
МК16-55.00.000
1
5

Номер детали на чертеже:

5

Тяга гидроцилиндра

Заводской номер: МК16-18.00.000-01 Количество на модель: 1
МК16-18.00.000-01
1
6

Номер детали на чертеже:

6

Тяга гидроцилиндра

Заводской номер: МК16-18.00.000 Количество на модель: 1
МК16-18.00.000
1
7

Номер детали на чертеже:

7

Тяга

Заводской номер: МК16-17.00.000 Количество на модель: 1
МК16-17.00.000
1
8

Номер детали на чертеже:

8

Тяга

Заводской номер: МК16-17.00.000-01 Количество на модель: 1
МК16-17.00.000-01
1
9

Номер детали на чертеже:

9

Тяга центральных колес

Заводской номер: МК16-22.00.000 Количество на модель: 1
МК16-22.00.000
1
10

Номер детали на чертеже:

10

Палец

Заводской номер: МК16-00.00.011 Количество на модель: 1
МК16-00.00.011
1
11

Номер детали на чертеже:

11

Палец

Заводской номер: МК16-00.00.011-01 Количество на модель: 1
МК16-00.00.011-01
1
12

Номер детали на чертеже:

12

Ось

Заводской номер: МК16-00.00.023 Количество на модель: 1
МК16-00.00.023
1
13

Номер детали на чертеже:

13

Ось проушины

Заводской номер: МК16-00.00.014 Количество на модель: 2
МК16-00.00.014
2
14

Номер детали на чертеже:

14

Ось тяг

Заводской номер: МК16-00.00.013 Количество на модель: 4
МК16-00.00.013
4
15

Номер детали на чертеже:

15

Проставка

Заводской номер: МК16-00.00.010 Количество на модель: 1
МК16-00.00.010
1
16

Номер детали на чертеже:

16

Шайба

Заводской номер: МК16-00.00.025 Количество на модель: 1
МК16-00.00.025
1
17

Номер детали на чертеже:

17

Шайба

Заводской номер: МК16-00.00.002 Количество на модель: 2
МК16-00.00.002
2
18

Номер детали на чертеже:

18

Болт М8х60

Заводской номер: 01Е124 Количество на модель: 4
01Е124
4
19

Номер детали на чертеже:

19

Болт

Заводской номер: 01Е455 Количество на модель: 1
01Е455
1
20

Номер детали на чертеже:

20

Гайка М8

Заводской номер: 02В025 Количество на модель: 4
02В025
4
21

Номер детали на чертеже:

21

Гайка

Заводской номер: 02В045 Количество на модель: 2
02В045
2
22

Номер детали на чертеже:

22

Гайка М16

Заводской номер: 02B075 Количество на модель: 7
02B075
7
23

Номер детали на чертеже:

23

Шайба

Заводской номер: 02R026 Количество на модель: 2
02R026
2
24

Номер детали на чертеже:

24

Шайба 016

Заводской номер: 02R031 Количество на модель: 2
02R031
2
25

Номер детали на чертеже:

25

Шайба

Заводской номер: 02C016 Количество на модель: 4
02C016
4
26

Номер детали на чертеже:

26

Шайба

Заводской номер: МК16-00.00.024 Количество на модель: 1
МК16-00.00.024
1
27

Номер детали на чертеже:

27

Масленка

Заводской номер: 01 I 011 Количество на модель: 2
01 I 011
2
28

Номер детали на чертеже:

28

Штифт пружинный

Заводской номер: 03S855 Количество на модель: 2
03S855
2
