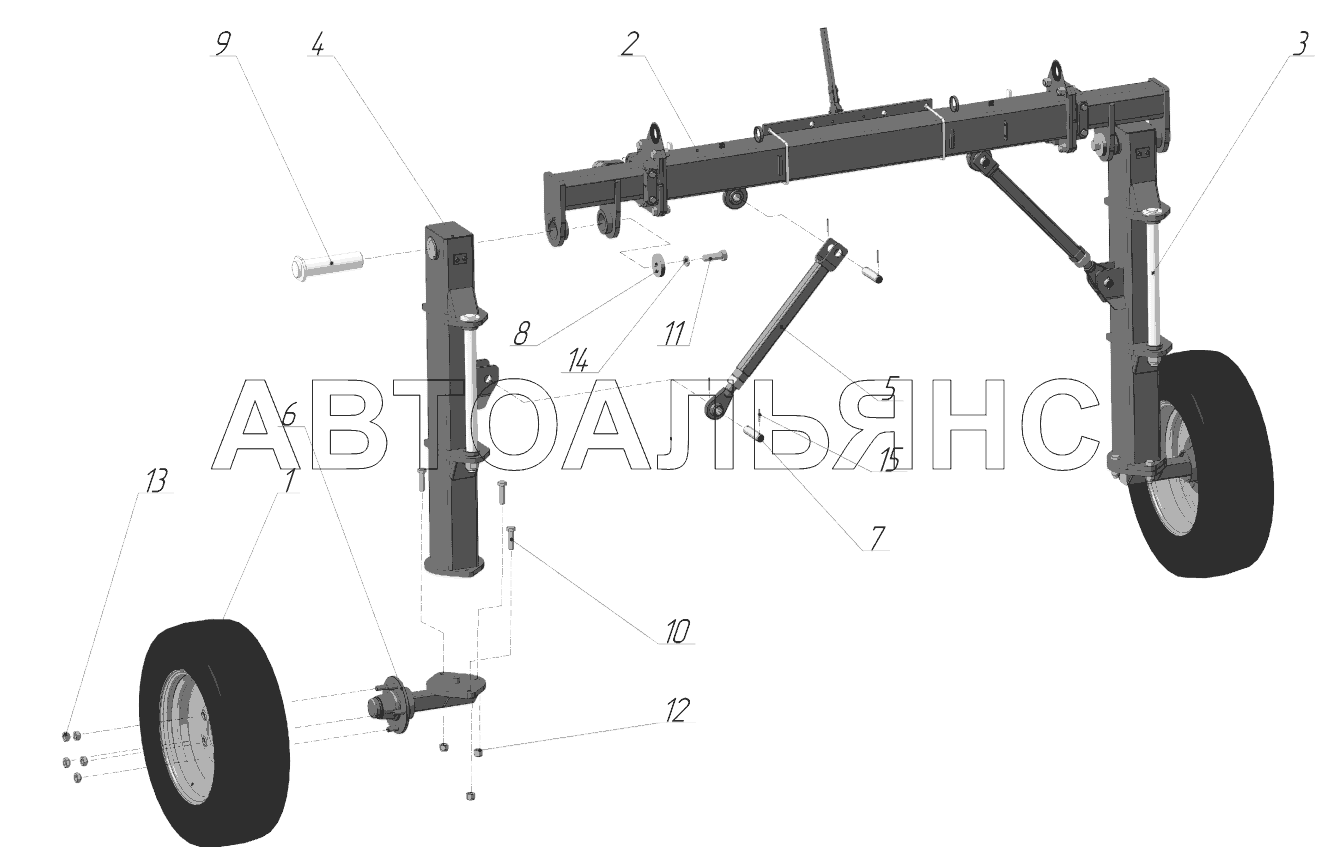

Задняя часть МК-16. Каталог 2018г.

Боковые секции МК-16

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Колесо в сборе

Заводской номер: 15R363 Количество на модель: 2
15R363
2
2

Номер детали на чертеже:

2

Перекладина упаковка

Заводской номер: MK16-40.00.000 Количество на модель: 1
MK16-40.00.000
1
3

Номер детали на чертеже:

3

Стойка

Заводской номер: MK16-41.00.000 Количество на модель: 1
MK16-41.00.000
1
4

Номер детали на чертеже:

4

Стойка

Заводской номер: MK16-41.00.000-01 Количество на модель: 1
MK16-41.00.000-01
1
5

Номер детали на чертеже:

5

Стержень

Заводской номер: МК16-13.00.000 Количество на модель: 2
МК16-13.00.000
2
6

Номер детали на чертеже:

6

Ступица задняя

Заводской номер: МК16-29.00.000 Количество на модель: 2
МК16-29.00.000
2
7

Номер детали на чертеже:

7

Ось O26

Заводской номер: 227613 Количество на модель: 4
227613
4
8

Номер детали на чертеже:

8

Шайба

Заводской номер: МК16-00.00.015 Количество на модель: 2
МК16-00.00.015
2
9

Номер детали на чертеже:

9

Палец перекладины

Заводской номер: МК16-11.00.000 Количество на модель: 2
МК16-11.00.000
2
10

Номер детали на чертеже:

10

Болт М16х60

Заводской номер: 01E410 Количество на модель: 6
01E410
6
11

Номер детали на чертеже:

11

Болт

Заводской номер: 01E531 Количество на модель: 2
01E531
2
12

Номер детали на чертеже:

12

Гайка М16

Заводской номер: 02B075 Количество на модель: 6
02B075
6
13

Номер детали на чертеже:

13

Гайка

Заводской номер: 02B077/1 Количество на модель: 10
02B077/1
10
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 02G200 Количество на модель: 2
02G200
2
15

Номер детали на чертеже:

15

Пружинный штифт O5х40

Заводской номер: 03S540 Количество на модель: 8
03S540
8
