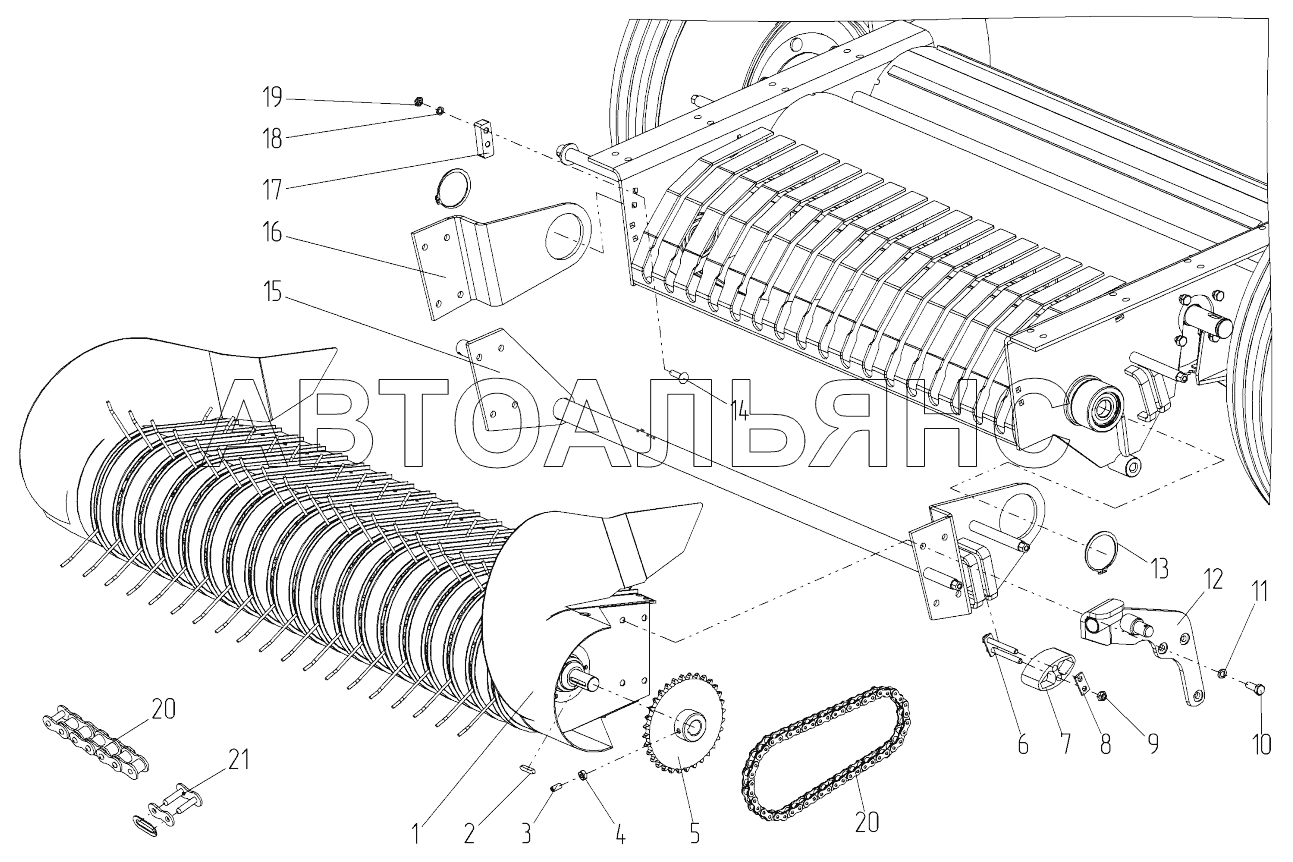

Установка подборщика JB15. Каталог 2017г.

Подборщик JB15 Механизм уравновешивания подборщика JB15

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Устройство подборочное в сборе

Заводской номер: 30O001 Количество на модель: 1
30O001
1
2

Номер детали на чертеже:

2

Шпонка

Заводской номер: 03C030 Количество на модель: 1
03C030
1
3

Номер детали на чертеже:

3

Винт М10

Заводской номер: 01V202 Количество на модель: 1
01V202
1
4

Номер детали на чертеже:

4

Гайка

Заводской номер: 02O020 Количество на модель: 1
02O020
1
5

Номер детали на чертеже:

5

Венец подборщика

Заводской номер: R23133 Количество на модель: 1
R23133
1
6

Номер детали на чертеже:

6

Перемычка

Заводской номер: R20250/1 Количество на модель: 1
R20250/1
1
7

Номер детали на чертеже:

7

Натяжитель

Заводской номер: RB15.00.010 Количество на модель: 1
RB15.00.010
1
8

Номер детали на чертеже:

8

Пластина натяжителя

Заводской номер: 211060 Количество на модель: 1
211060
1
9

Номер детали на чертеже:

9

Гайка

Заводской номер: 02BM10 Количество на модель: 2
02BM10
2
10

Номер детали на чертеже:

10

Болт М12х35

Заводской номер: 01E304 Количество на модель: 8
01E304
8
11

Номер детали на чертеже:

11

Шайба Гровера O12

Заводской номер: 02G012 Количество на модель: 8
02G012
8
12

Номер детали на чертеже:

12

Кронштейн

Заводской номер: JB15.07.05.010 Количество на модель: 1
JB15.07.05.010
1
13

Номер детали на чертеже:

13

Кольцо стопорное

Заводской номер: 03E095 Количество на модель: 2
03E095
2
14

Номер детали на чертеже:

14

Болт

Заводской номер: 01Q033 Количество на модель: 2
01Q033
2
15

Номер детали на чертеже:

15

Вал торсионный

Заводской номер: R23120 Количество на модель: 1
R23120
1
16

Номер детали на чертеже:

16

Пластина правая

Заводской номер: НМ000172 Количество на модель: 1
НМ000172
1
17

Номер детали на чертеже:

17

Упор

Заводской номер: 211411 Количество на модель: 1
211411
1
18

Номер детали на чертеже:

18

Шайба гров. 10

Заводской номер: 02G010 Количество на модель: 2
02G010
2
19

Номер детали на чертеже:

19

Гайка М10

Заводской номер: 02O023 Количество на модель: 2
02O023
2
20

Номер детали на чертеже:

20

Цепь

Заводской номер: 13A103 Количество на модель: 1
13A103
1
21

Номер детали на чертеже:

21

Звено С-Пр 19,05-3180 ГОСТ 13568

Заводской номер: 13R005 Количество на модель: 1
13R005
1
