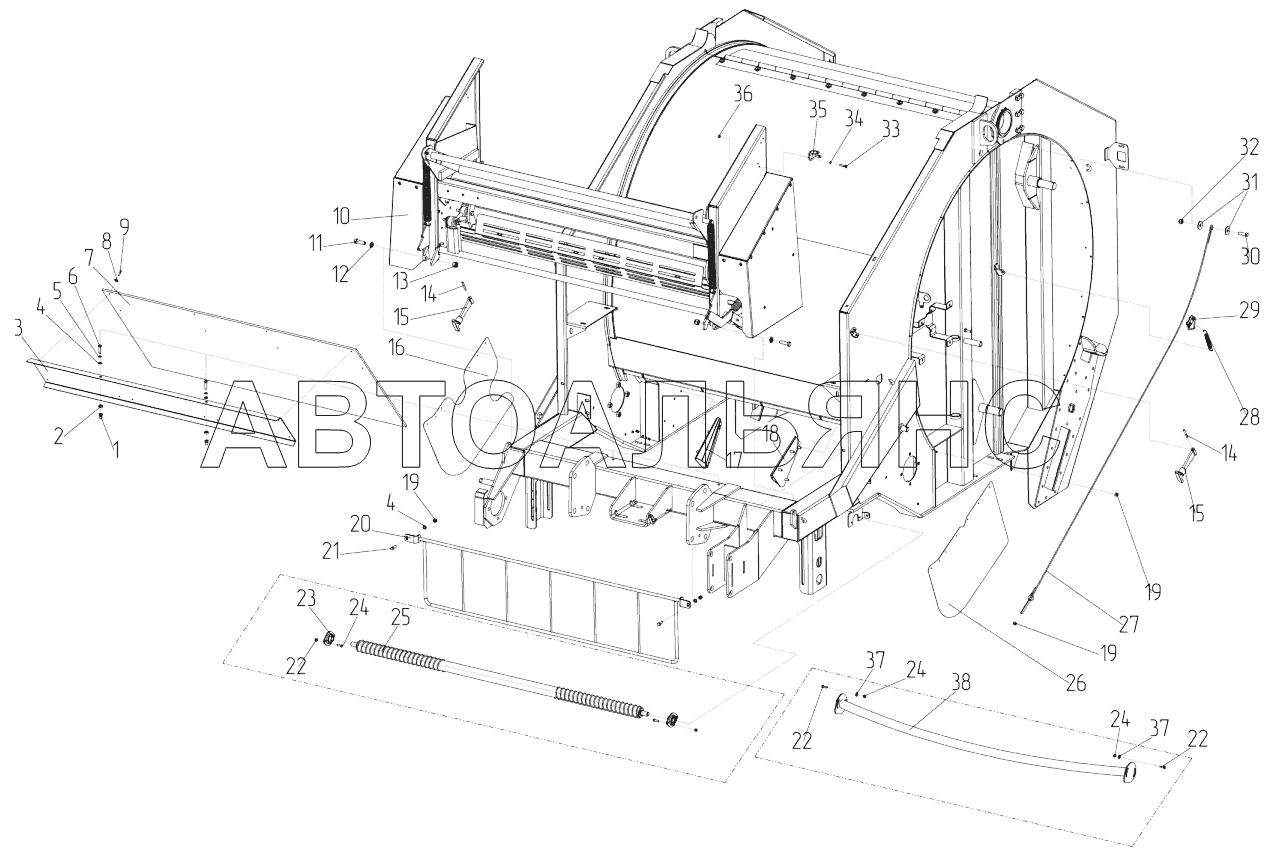

Установка сетеувязывающего устройства JB15. Каталог 2017г.

Правая сторона сетеувязывающего устройства JB15 Нормализатор JB15

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Заклепка-Гайка

Заводской номер: 03R008 Количество на модель: 2
03R008
2
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 11422042 Количество на модель: 2
11422042
2
3

Номер детали на чертеже:

3

Экран маслопроводов

Заводской номер: 11421096 Количество на модель: 1
11421096
1
4

Номер детали на чертеже:

4

Шайба O8

Заводской номер: 02R009 Количество на модель: 4
02R009
4
5

Номер детали на чертеже:

5

Шайба Гровера O8

Заводской номер: 02G008 Количество на модель: 2
02G008
2
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01E113 Количество на модель: 2
01E113
2
7

Номер детали на чертеже:

7

Направляющая сетки

Заводской номер: 11421073-2 Количество на модель: 1
11421073-2
1
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 02R008 Количество на модель: 12
02R008
12
9

Номер детали на чертеже:

9

Заклепка стальная

Заводской номер: 03R005 Количество на модель: 12
03R005
12
10

Номер детали на чертеже:

10

Кожух сетки правый

Заводской номер: RB152.00.130 Количество на модель: 1
RB152.00.130
1
11

Номер детали на чертеже:

11

Болт М1240

Заводской номер: 01E308 Количество на модель: 2
01E308
2
12

Номер детали на чертеже:

12

Шайба 12

Заводской номер: 02R021 Количество на модель: 2
02R021
2
13

Номер детали на чертеже:

13

Гайка М12

Заводской номер: 02B050 Количество на модель: 2
02B050
2
14

Номер детали на чертеже:

14

Штифт пружинный 6х50

Заводской номер: 03S650 Количество на модель: 2
03S650
2
15

Номер детали на чертеже:

15

Замок резиновый

Заводской номер: 45S001 Количество на модель: 2
45S001
2
16

Номер детали на чертеже:

16

Шторка правая

Заводской номер: 11423028 Количество на модель: 1
11423028
1
17

Номер детали на чертеже:

17

Направляющая

Заводской номер: R23139 Количество на модель: 1
R23139
1
18

Номер детали на чертеже:

18

Направляющая

Заводской номер: R23139-01 Количество на модель: 1
R23139-01
1
19

Номер детали на чертеже:

19

Гайка М8

Заводской номер: 02B025 Количество на модель: 11
02B025
11
20

Номер детали на чертеже:

20

Экран обвязчика

Заводской номер: 11410018 Количество на модель: 1
11410018
1
21

Номер детали на чертеже:

21

Болт

Заводской номер: 01E111 Количество на модель: 2
01E111
2
22

Номер детали на чертеже:

22

Гайка М6

Заводской номер: 02B015 Количество на модель: 4
02B015
4
23

Номер детали на чертеже:

23

Опора RATY17

Заводской номер: 05O217 Количество на модель: 2
05O217
2
24

Номер детали на чертеже:

24

Болт М620

Заводской номер: 01E059 Количество на модель: 4
01E059
4
25

Номер детали на чертеже:

25

Валок расправляющий

Заводской номер: 11410038 Количество на модель: 1
11410038
1
26

Номер детали на чертеже:

26

Шторка левая

Заводской номер: 11423027 Количество на модель: 1
11423027
1
27

Номер детали на чертеже:

27

Трос

Заводской номер: RB15.05.200 Количество на модель: 1
RB15.05.200
1
28

Номер детали на чертеже:

28

Пружина

Заводской номер: 12T005 Количество на модель: 1
12T005
1
29

Номер детали на чертеже:

29

Зажим поддерживающий

Заводской номер: 45S014 Количество на модель: 1
45S014
1
30

Номер детали на чертеже:

30

Болт М10х35

Заводской номер: 01E218 Количество на модель: 1
01E218
1
31

Номер детали на чертеже:

31

Шайба

Заводской номер: 02R018 Количество на модель: 2
02R018
2
32

Номер детали на чертеже:

32

Гайка

Заводской номер: 02B0351 Количество на модель: 1
02B0351
1
33

Номер детали на чертеже:

33

Болт

Заводской номер: 01E022 Количество на модель: 4
01E022
4
34

Номер детали на чертеже:

34

Шайба

Заводской номер: 02G005 Количество на модель: 4
02G005
4
35

Номер детали на чертеже:

35

Проушина под замок

Заводской номер: 11422045 Количество на модель: 2
11422045
2
36

Номер детали на чертеже:

36

Гайка

Заводской номер: 02O005 Количество на модель: 4
02O005
4
37

Номер детали на чертеже:

37

Шайба 6

Заводской номер: 02R006 Количество на модель: 4
02R006
4
38

Номер детали на чертеже:

38

Направляющая сетки

Заводской номер: JB15.07.10.010 Количество на модель: 1
JB15.07.10.010
1
