Механизм нитепротяжный JB15. Каталог 2017г.

Механизм нитеувязочный JB15 Кулиса JB15

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

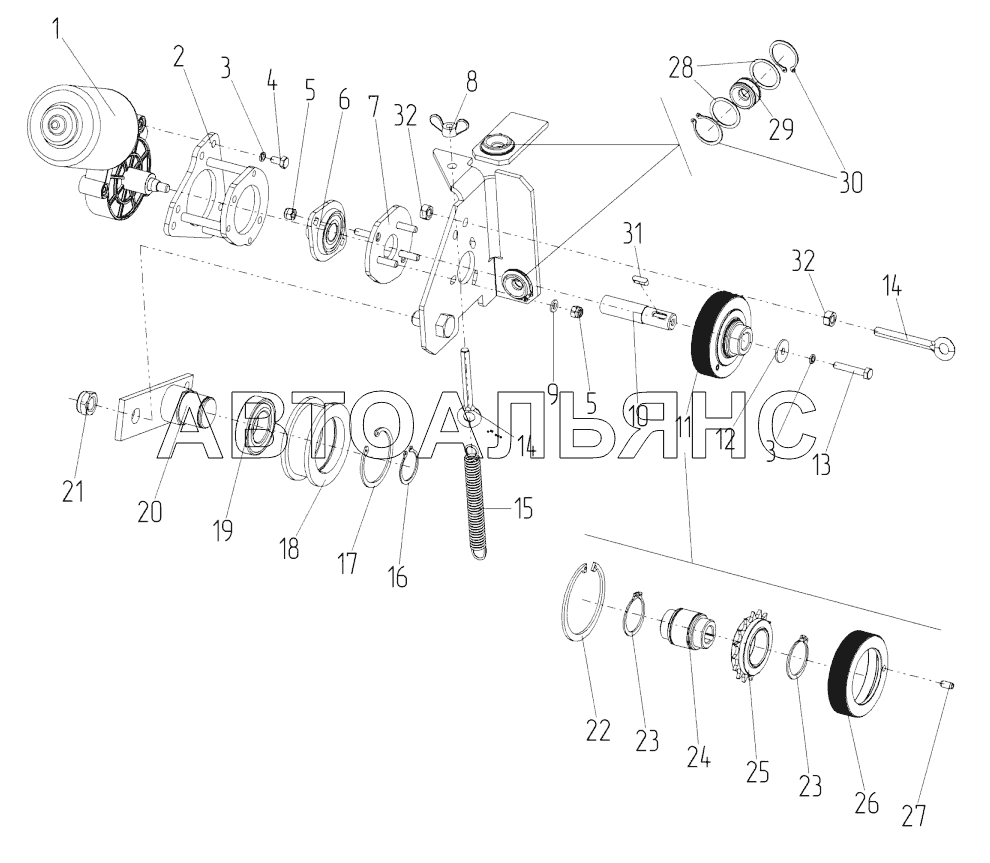

1

Номер детали на чертеже:

1

Мотор-редуктор

Заводской номер: 38G002 Количество на модель: 1

38G002

1

2

Номер детали на чертеже:

2

Колокол

Заводской номер: RB15.06.000 Количество на модель: 1

RB15.06.000

1

3

Номер детали на чертеже:

3

Шайба

Заводской номер: 02G006 Количество на модель: 4

02G006

4

4

Номер детали на чертеже:

4

Болт

Заводской номер: 01E053 Количество на модель: 3

01E053

3

5

Номер детали на чертеже:

5

Гайка М6

Заводской номер: 02B015 Количество на модель: 5

02B015

5

6

Номер детали на чертеже:

6

Опора RATY17

Заводской номер: 05O217 Количество на модель: 1

05O217

1

7

Номер детали на чертеже:

7

Переходный фланец

Заводской номер: RB15.06.010 Количество на модель: 1

RB15.06.010

1

8

Номер детали на чертеже:

8

Гайка-барашек М8

Заводской номер: 02I100 Количество на модель: 1

02I100

1

9

Номер детали на чертеже:

9

Шайба 6

Заводской номер: 02R006 Количество на модель: 3

02R006

3

10

Номер детали на чертеже:

10

Вал переходный

Заводской номер: RB15.06.021 Количество на модель: 1

RB15.06.021

1

11

Номер детали на чертеже:

11

Колесо свободного хода в сборе

Заводской номер: R22395 Количество на модель:

R22395

12

Номер детали на чертеже:

12

Шайба

Заводской номер: 02R008 Количество на модель: 1

02R008

1

13

Номер детали на чертеже:

13

Винт

Заводской номер: 01C030 Количество на модель: 1

01C030

1

14

Номер детали на чертеже:

14

Рым-болт М8х60

Заводской номер: 01V300 Количество на модель: 2

01V300

2

15

Номер детали на чертеже:

15

Пружина

Заводской номер: 12T003 Количество на модель: 1

12T003

1

16

Номер детали на чертеже:

16

Кольцо стопорное

Заводской номер: 03E030 Количество на модель: 1

03E030

1

17

Номер детали на чертеже:

17

Кольцо стопорное

Заводской номер: 03I055 Количество на модель: 1

03I055

1

18

Номер детали на чертеже:

18

Холостое колесо

Заводской номер: 221049 Количество на модель: 1

221049

1

19

Номер детали на чертеже:

19

Подшипник

Заводской номер: 05C020 Количество на модель: 1

05C020

1

20

Номер детали на чертеже:

20

Опора холостого колеса

Заводской номер: R22340 Количество на модель: 1

R22340

1

21

Номер детали на чертеже:

21

Гайка

Заводской номер: 02B060 Количество на модель: 1

02B060

1

22

Номер детали на чертеже:

22

Кольцо стопорное

Заводской номер: 03I070 Количество на модель: 1

03I070

1

23

Номер детали на чертеже:

23

Кольцо стопорное 035

Заводской номер: 03E035 Количество на модель: 2

03E035

2

24

Номер детали на чертеже:

24

Втулка

Заводской номер: 221044 Количество на модель: 1

221044

1

25

Номер детали на чертеже:

25

Колесо свободного хода

Заводской номер: 13R016 Количество на модель: 1

13R016

1

26

Номер детали на чертеже:

26

Колесо ведущее шпагата

Заводской номер: 221048 Количество на модель: 1

221048

1

27

Номер детали на чертеже:

27

Штифт

Заводской номер: 03S612 Количество на модель: 1

03S612

1

28

Номер детали на чертеже:

28

Кольцо

Заводской номер: R12.03.00.001 Количество на модель: 4

R12.03.00.001

4

29

Номер детали на чертеже:

29

Втулка направляющая шпагат

Заводской номер: 221046 Количество на модель: 2

221046

2

30

Номер детали на чертеже:

30

Кольцо стопорное

Заводской номер: 03E027 Количество на модель: 4

03E027

4

31

Номер детали на чертеже:

31

Шпонка

Заводской номер: 03C011 Количество на модель: 1

03C011

1

32

Номер детали на чертеже:

32

Гайка

Заводской номер: 02O014 Количество на модель: 2

02O014

2
