Установка бака МТЗ-1523.6. Каталог 2018г.

Установка топливного фильтра МТЗ-1523.6 Система подачи МТЗ-1523.6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

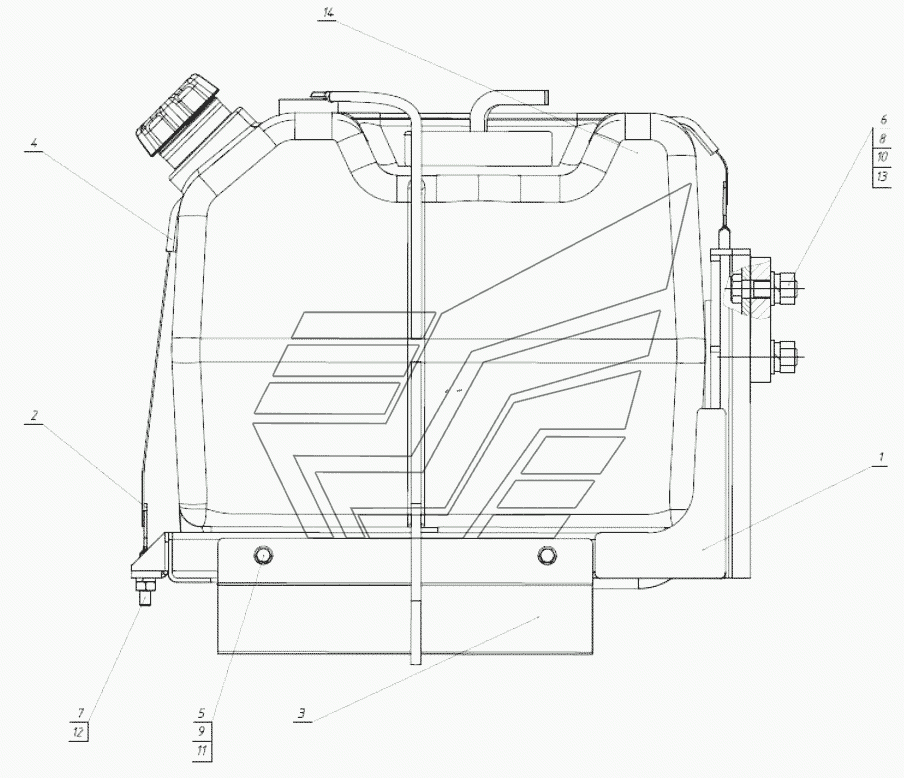

Номер детали на чертеже:

Установка бака

Заводской номер: 2022.6Р-1201010 Количество на модель: 1
2022.6Р-1201010
1
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: 2022.6Р-1201015 Количество на модель: 1
2022.6Р-1201015
1
2

Номер детали на чертеже:

2

Лента

Заводской номер: 2022.6Р-1201035 Количество на модель: 1
2022.6Р-1201035
1
3

Номер детали на чертеже:

3

Кожух

Заводской номер: 2022.6Р-1201011 Количество на модель: 1
2022.6Р-1201011
1
4

Номер детали на чертеже:

4

Уплотнитель УМ6а

Заводской номер: ПР-36-03 Количество на модель: 3
ПР-36-03
3
5

Номер детали на чертеже:

5

Болт

Заводской номер: БолтМ8-6gх16.88.35.019 Количество на модель: 4
БолтМ8-6gх16.88.35.019
4
6

Номер детали на чертеже:

6

Болт

Заводской номер: БолтМ16-6gх50.88.35.019 Количество на модель: 2
БолтМ16-6gх50.88.35.019
2
7

Номер детали на чертеже:

7

Гайка

Заводской номер: ГайкаМ10-6Н.6.019 Количество на модель: 2
ГайкаМ10-6Н.6.019
2
8

Номер детали на чертеже:

8

Гайка

Заводской номер: ГайкаМ16-6Н.6.019 Количество на модель: 2
ГайкаМ16-6Н.6.019
2
9

Номер детали на чертеже:

9

Шайба

Заводской номер: ШайбаС8.01.019 Количество на модель: 4
ШайбаС8.01.019
4
10

Номер детали на чертеже:

10

Шайба С.16.01.019

Заводской номер: ШайбаС.16.01.019 Количество на модель: 2
ШайбаС.16.01.019
2
11

Номер детали на чертеже:

11

Шайба 8Т

Заводской номер: Шайба8Т Количество на модель: 4
Шайба8Т
4
12

Номер детали на чертеже:

12

Шайба

Заводской номер: Шайба10Л Количество на модель: 2
Шайба10Л
2
13

Номер детали на чертеже:

13

Шайба

Заводской номер: Шайба16.ОТ Количество на модель: 2
Шайба16.ОТ
2
14

Номер детали на чертеже:

14

Бак нейтрализующей жидкости

Заводской номер: 245.24-1208010-01 Количество на модель: 1
245.24-1208010-01
1
