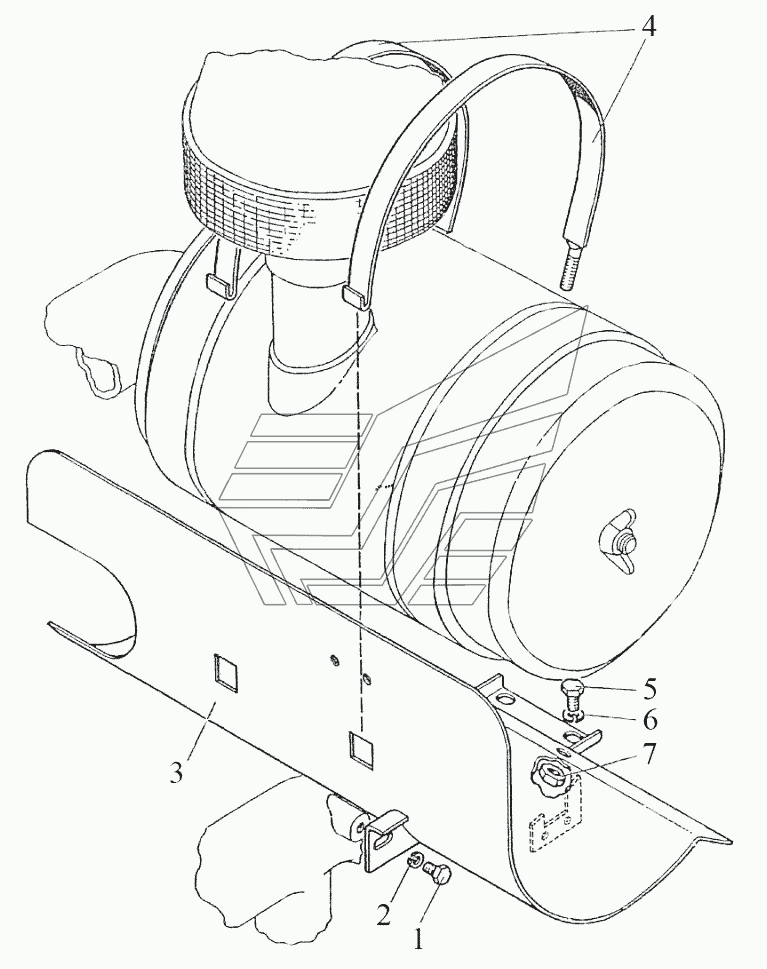

Установка воздухоочистителя МТЗ-1523. Каталог 2013г.

Воздухоподводящий тракт МТЗ-1523 Управление подачей топлива МТЗ-1523

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: БолтМ8-6gх14.88.35.019 Количество на модель: 1
БолтМ8-6gх14.88.35.019
1
2

Номер детали на чертеже:

2

Шайба 8Т

Заводской номер: Шайба8Т Количество на модель: 1
Шайба8Т
1
3

Номер детали на чертеже:

3

Опора

Заводской номер: 1522-1109020 Количество на модель: 1
1522-1109020
1
4

Номер детали на чертеже:

4

Хомут

Заводской номер: 1522-1109025 Количество на модель: 2
1522-1109025
2
5

Номер детали на чертеже:

5

Болт М10-6gх18.88.35.019

Заводской номер: БолтМ10-6gх18.88.35.019 Количество на модель: 2
БолтМ10-6gх18.88.35.019
2
6

Номер детали на чертеже:

6

Шайба

Заводской номер: Шайба10.ОТ Количество на модель: 2
Шайба10.ОТ
2
7

Номер детали на чертеже:

7

Гайка

Заводской номер: ГайкаМ10-6Н.6.019 Количество на модель: 2
ГайкаМ10-6Н.6.019
2
