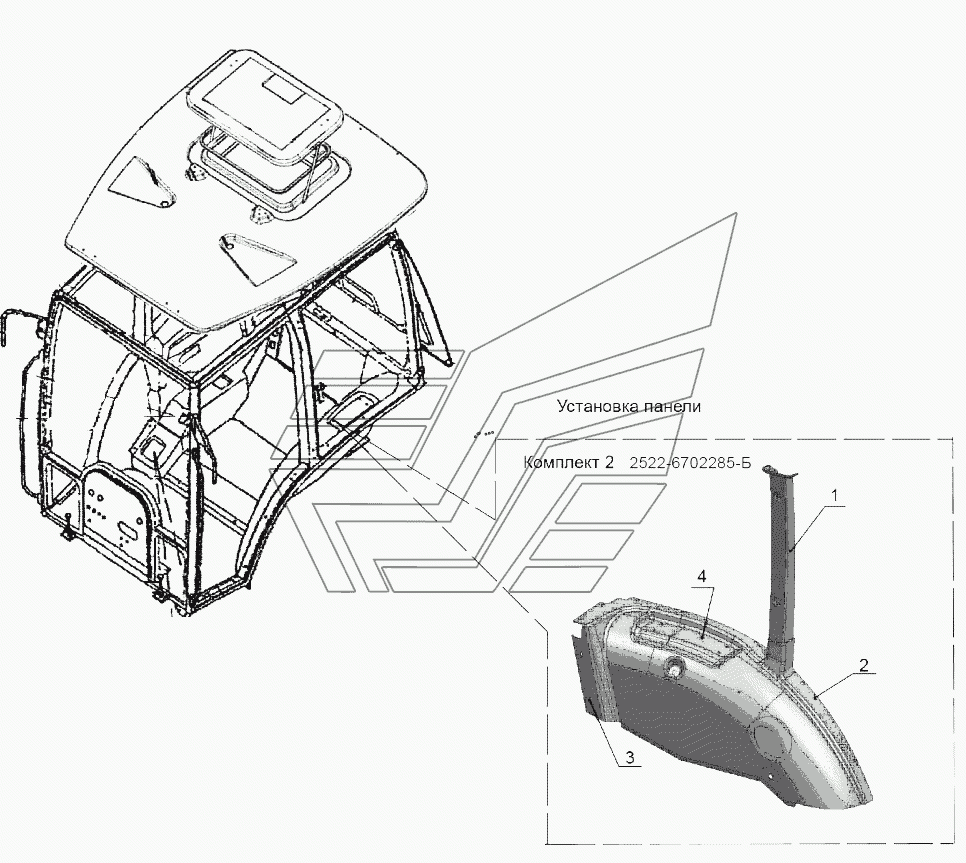

2522-6702285-Б Установка панели МТЗ-1523. Каталог 2013г.

1222-6702335-Б1 Установка чехла МТЗ-1523 1523-6702295-01 Установка пульта МТЗ-1523

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка панели

Заводской номер: 2522-6702285-Б Количество на модель: 1
2522-6702285-Б
1
1

Номер детали на чертеже:

1

Накладка

Заводской номер: 2522П-6701070 Количество на модель: 1
2522П-6701070
1
2

Номер детали на чертеже:

2

Винт

Заводской номер: ВинтМ6х25 Количество на модель: 5
ВинтМ6х25
5
3

Номер детали на чертеже:

3

Кнопка

Заводской номер: 80-6700167 Количество на модель: 6
80-6700167
6
4

Номер детали на чертеже:

4

Панель

Заводской номер: 2522П-6702335-02 Количество на модель: 1
2522П-6702335-02
1
