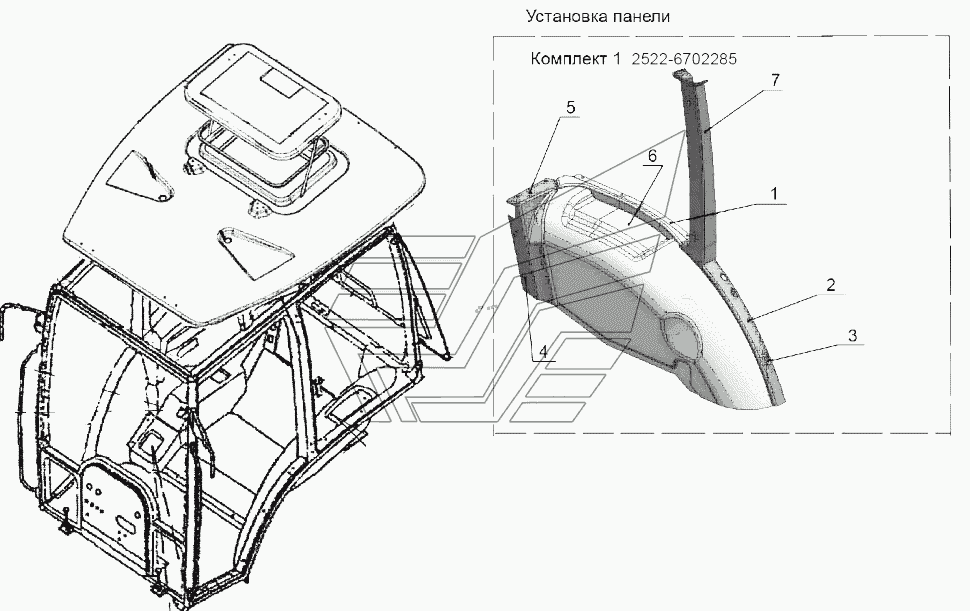

2522-6702285 Установка панели МТЗ-1523. Каталог 2013г.

Кабина. Стекла кабины. МТЗ-1523 1222-6702295-02 Установка пульта МТЗ-1523

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка панели

Заводской номер: 2522-6702285 Количество на модель: 1
2522-6702285
1
1

Номер детали на чертеже:

1

Накладка

Заводской номер: 2522-6701116 Количество на модель: 1
2522-6701116
1
2

Номер детали на чертеже:

2

Накладка

Заводской номер: Л2522-6702330 Количество на модель: 1
Л2522-6702330
1
3

Номер детали на чертеже:

3

Винт

Заводской номер: ВинтМ6х25 Количество на модель: 5
ВинтМ6х25
5
4

Номер детали на чертеже:

4

Кнопка

Заводской номер: 80-6700167 Количество на модель: 6
80-6700167
6
5

Номер детали на чертеже:

5

Накладка

Заводской номер: Л2522-6702320 Количество на модель: 1
Л2522-6702320
1
6

Номер детали на чертеже:

6

Панель

Заводской номер: Л2522-6702335-02 Количество на модель: 1
Л2522-6702335-02
1
7

Номер детали на чертеже:

7

Накладка

Заводской номер: Л2522-6701070 Количество на модель: 1
Л2522-6701070
1
