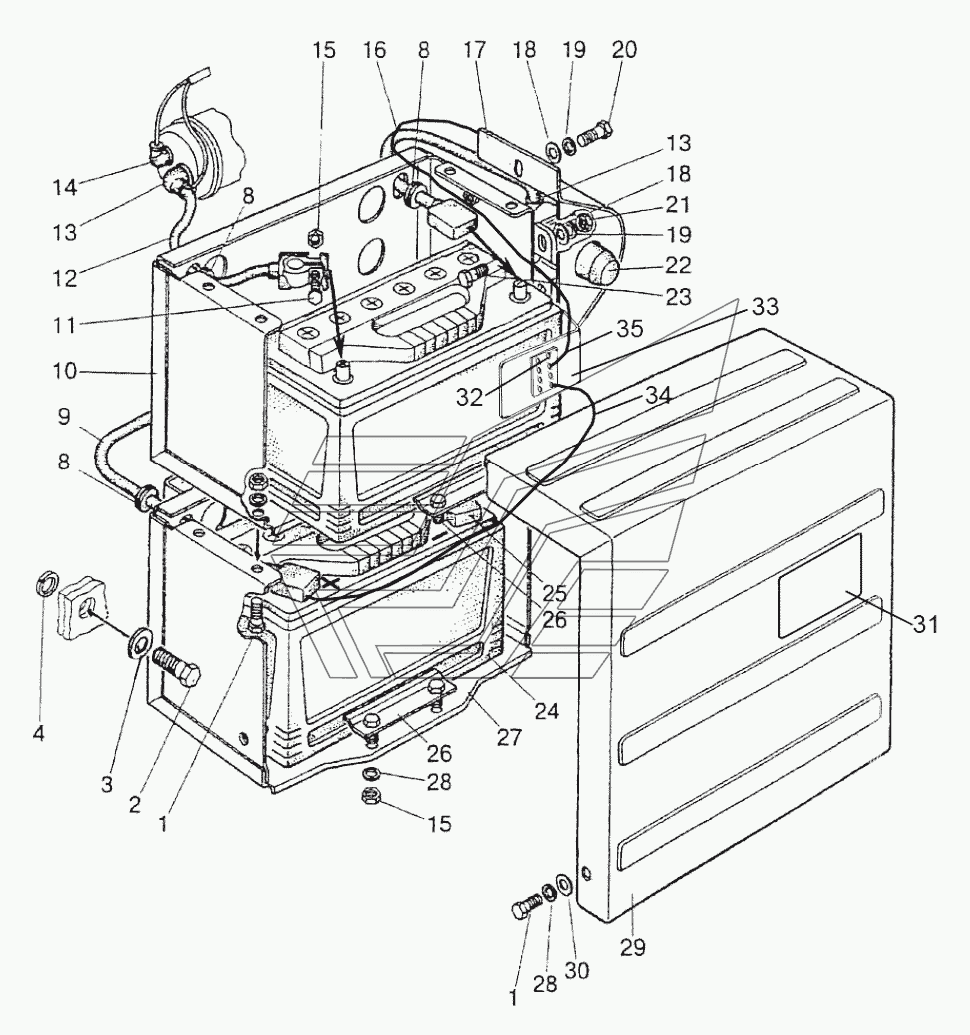

Установка батарей аккумуляторных МТЗ-1523. Каталог 2013г.

Установка фар рабочих МТЗ-1523 Щиток приборов МТЗ-1523

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: БолтМ8-6gх20.88.35.019 Количество на модель: 6
БолтМ8-6gх20.88.35.019
6
2

Номер детали на чертеже:

2

Болт

Заводской номер: БолтМ16-6gх40.109.40Х.019 Количество на модель: 2
БолтМ16-6gх40.109.40Х.019
2
3

Номер детали на чертеже:

3

Шайба С.16.01.019

Заводской номер: ШайбаС.16.01.019 Количество на модель: 2
ШайбаС.16.01.019
2
4

Номер детали на чертеже:

4

Шайба

Заводской номер: Шайба16.ОТ Количество на модель: 2
Шайба16.ОТ
2
8

Номер детали на чертеже:

8

Втулка

Заводской номер: 50-4607064 Количество на модель: 4
50-4607064
4
9

Номер детали на чертеже:

9

Провод

Заводской номер: 1221В-3724044В Количество на модель: 1
1221В-3724044В
1
10

Номер детали на чертеже:

10

Контейнер

Заводской номер: 1221B-3703010-02 Количество на модель: 1
1221B-3703010-02
1
11

Номер детали на чертеже:

11

Болт

Заводской номер: БолтМ8-6gх30.88.35.019 Количество на модель: 4
БолтМ8-6gх30.88.35.019
4
12

Номер детали на чертеже:

12

Провод

Заводской номер: 1221В-3724041 Количество на модель: 1
1221В-3724041
1
13

Номер детали на чертеже:

13

Наконечник резиновый

Заводской номер: ТМ-59-6000-38 Количество на модель: 3
ТМ-59-6000-38
3
14

Номер детали на чертеже:

14

Наконечник

Заводской номер: 54.24.445-Б Количество на модель: 2
54.24.445-Б
2
15

Номер детали на чертеже:

15

Гайка

Заводской номер: ГайкаМ8-6Н.6.019 Количество на модель: 12
ГайкаМ8-6Н.6.019
12
16

Номер детали на чертеже:

16

Провод

Заводской номер: 923-3724042 Количество на модель: 1
923-3724042
1
17

Номер детали на чертеже:

17

Кожух

Заводской номер: 1522-3703025 Количество на модель: 1
1522-3703025
1
18

Номер детали на чертеже:

18

Шайба С.6.01.019

Заводской номер: ШайбаС.6.01.019 Количество на модель: 4
ШайбаС.6.01.019
4
19

Номер детали на чертеже:

19

Шайба

Заводской номер: Шайба6Т Количество на модель: 4
Шайба6Т
4
20

Номер детали на чертеже:

20

Болт

Заводской номер: БолтМ6-6gх16.88.35.019 Количество на модель: 2
БолтМ6-6gх16.88.35.019
2
21

Номер детали на чертеже:

21

Гайка

Заводской номер: ГайкаМ6-6Н.6.019 Количество на модель: 2
ГайкаМ6-6Н.6.019
2
22

Номер детали на чертеже:

22

Выключатель батарей 24В дистанционный

Заводской номер: 3737.15 Количество на модель: 1
3737.15
1
23

Номер детали на чертеже:

23

Болт

Заводской номер: БолтМ6-6gх20.88.35.019 Количество на модель: 2
БолтМ6-6gх20.88.35.019
2
24

Номер детали на чертеже:

24

Батарея аккумуляторная 12/120

Заводской номер: 3703.26 Количество на модель: 2
3703.26
2
25

Номер детали на чертеже:

25

Провод

Заводской номер: 1221В-3724075 Количество на модель: 1
1221В-3724075
1
26

Номер детали на чертеже:

26

Прижим

Заводской номер: 80B-3703020 Количество на модель: 2
80B-3703020
2
27

Номер детали на чертеже:

27

Контейнер

Заводской номер: 1221B-3703010 Количество на модель: 1
1221B-3703010
1
28

Номер детали на чертеже:

28

Шайба 8Т

Заводской номер: Шайба8Т Количество на модель: 10
Шайба8Т
10
29

Номер детали на чертеже:

29

Кожух

Заводской номер: 1221B-3703020-01 Количество на модель: 1
1221B-3703020-01
1
30

Номер детали на чертеже:

30

Шайба С.8.01.019

Заводской номер: ШайбаС.8.01.019 Количество на модель: 2
ШайбаС.8.01.019
2
31

Номер детали на чертеже:

31

Щиток

Заводской номер: 822-3801341-Б Количество на модель: 1
822-3801341-Б
1
32

Номер детали на чертеже:

32

Блок предохранителей

Заводской номер: 3722.55 Количество на модель: 1
3722.55
1
33

Номер детали на чертеже:

33

Кронштейн

Заводской номер: 1222.4-3722001 Количество на модель: 1
1222.4-3722001
1
34

Номер детали на чертеже:

34

Провод

Заводской номер: 920-3724368-Б Количество на модель: 1
920-3724368-Б
1
35

Номер детали на чертеже:

35

Провод

Заводской номер: 1222.4-3724045 Количество на модель: 1
1222.4-3724045
1
