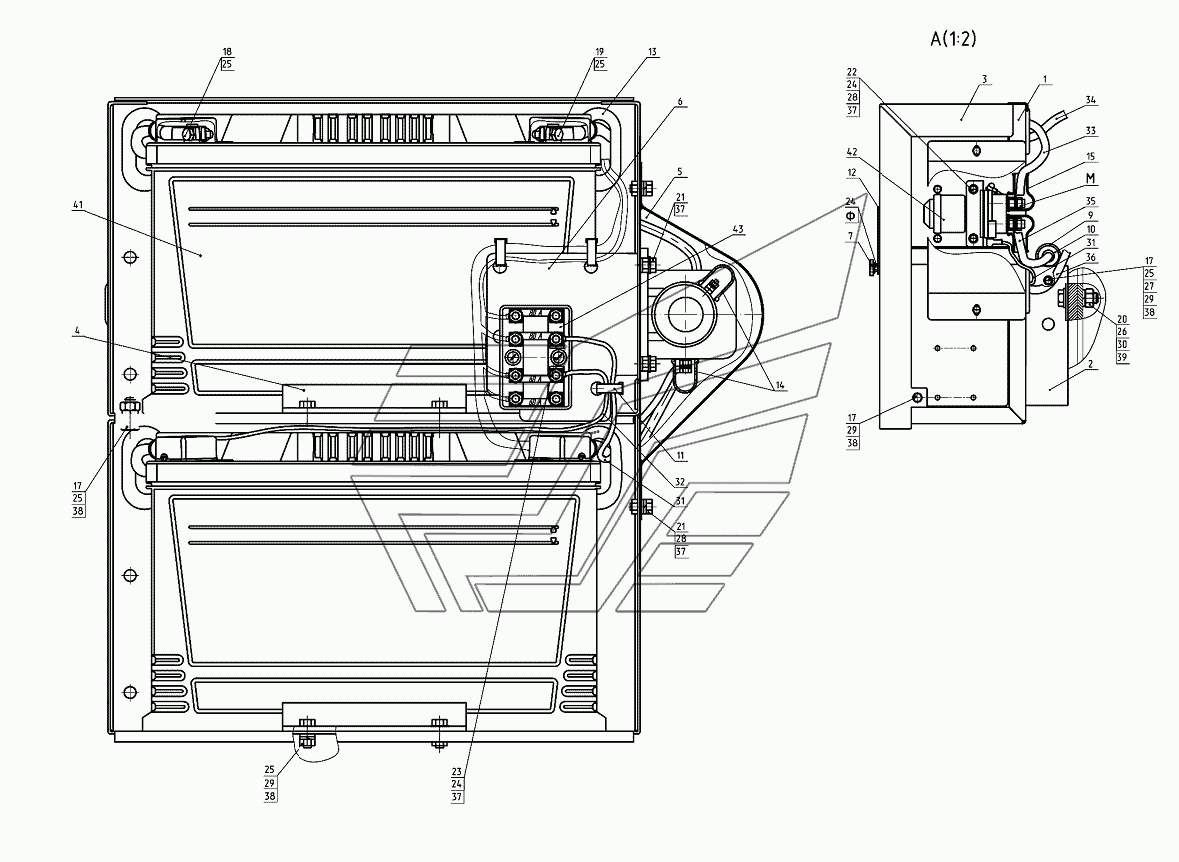

Установка батарей аккумуляторных МТЗ-1221.5. Каталог 2013г.

Установка фонарей передних МТЗ-1221.5 Электрооборудование кондиционера МТЗ-1221.5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка аккумуляторных батарей

Заводской номер: 1221.5-3700080 Количество на модель: 1
1221.5-3700080
1
1

Номер детали на чертеже:

1

Контейнер

Заводской номер: 1221В-3703010-02 Количество на модель: 1
1221В-3703010-02
1
2

Номер детали на чертеже:

2

Контейнер

Заводской номер: 1221В-3703010-03 Количество на модель: 1
1221В-3703010-03
1
3

Номер детали на чертеже:

3

Кожух

Заводской номер: 1222.4-3703020 Количество на модель: 1
1222.4-3703020
1
4

Номер детали на чертеже:

4

Прижим

Заводской номер: 80В-3703020 Количество на модель: 1
80В-3703020
1
5

Номер детали на чертеже:

5

Кожух

Заводской номер: 1522-3703025 Количество на модель: 1
1522-3703025
1
6

Номер детали на чертеже:

6

Кронштейн

Заводской номер: 1222.4-3722010 Количество на модель: 1
1222.4-3722010
1
7

Номер детали на чертеже:

7

Винт

Заводской номер: 80-3805065 Количество на модель: 1
80-3805065
1
9

Номер детали на чертеже:

9

Кронштейн

Заводской номер: 320-3723021 Количество на модель: 2
320-3723021
2
10

Номер детали на чертеже:

10

Втулка

Заводской номер: 70-3723042-02 Количество на модель: 2
70-3723042-02
2
11

Номер детали на чертеже:

11

Манжета

Заводской номер: 80-3723045 Количество на модель: 3
80-3723045
3
12

Номер детали на чертеже:

12

Щиток

Заводской номер: 822-3801341-Б Количество на модель: 1
822-3801341-Б
1
13

Номер детали на чертеже:

13

Втулка

Заводской номер: 50-4607064 Количество на модель: 4
50-4607064
4
14

Номер детали на чертеже:

14

Наконечник

Заводской номер: 54.24.445-Б Количество на модель: 2
54.24.445-Б
2
15

Номер детали на чертеже:

15

Наконечник резиновый

Заводской номер: ТМ-59-6000-38 Количество на модель: 2
ТМ-59-6000-38
2
17

Номер детали на чертеже:

17

Болт

Заводской номер: БолтМ8-6gx20.88.35.019 Количество на модель: 8
БолтМ8-6gx20.88.35.019
8
18

Номер детали на чертеже:

18

Болт

Заводской номер: БолтМ8-6gx30.88.35.019 Количество на модель: 2
БолтМ8-6gx30.88.35.019
2
19

Номер детали на чертеже:

19

Болт М8-6gx35.88.35.019

Заводской номер: БолтМ8-6gx35.88.35.019 Количество на модель: 2
БолтМ8-6gx35.88.35.019
2
20

Номер детали на чертеже:

20

Болт М16-6gx40.88.35.019

Заводской номер: БолтМ16-6gx40.88.35.019 Количество на модель: 2
БолтМ16-6gx40.88.35.019
2
21

Номер детали на чертеже:

21

Болт

Заводской номер: БолтМ6-6gx16.88.35.019 Количество на модель: 4
БолтМ6-6gx16.88.35.019
4
22

Номер детали на чертеже:

22

Болт

Заводской номер: БолтМ6-6gx20.88.35.019 Количество на модель: 2
БолтМ6-6gx20.88.35.019
2
23

Номер детали на чертеже:

23

Винт В.М6-6gx16.58.019

Заводской номер: ВинтВ.М6-6gx16.58.019 Количество на модель: 2
ВинтВ.М6-6gx16.58.019
2
24

Номер детали на чертеже:

24

Гайка

Заводской номер: ГайкаМ6-6Н.6.019 Количество на модель: 5
ГайкаМ6-6Н.6.019
5
25

Номер детали на чертеже:

25

Гайка

Заводской номер: ГайкаМ8-6Н.6.019 Количество на модель: 14
ГайкаМ8-6Н.6.019
14
26

Номер детали на чертеже:

26

Гайка

Заводской номер: ГайкаМ16-6Н.6.019 Количество на модель: 2
ГайкаМ16-6Н.6.019
2
27

Номер детали на чертеже:

27

Шайба

Заводской номер: ШайбаС8.01 Количество на модель: 2
ШайбаС8.01
2
28

Номер детали на чертеже:

28

Шайба С.6.01.019

Заводской номер: ШайбаС.6.01.019 Количество на модель: 4
ШайбаС.6.01.019
4
29

Номер детали на чертеже:

29

Шайба С.8.01.019

Заводской номер: ШайбаС.8.01.019 Количество на модель: 8
ШайбаС.8.01.019
8
30

Номер детали на чертеже:

30

Шайба С.16.01.019

Заводской номер: ШайбаС.16.01.019 Количество на модель: 4
ШайбаС.16.01.019
4
31

Номер детали на чертеже:

31

Провод

Заводской номер: 1222.4-3724045-Б Количество на модель: 1
1222.4-3724045-Б
1
32

Номер детали на чертеже:

32

Провод

Заводской номер: 80-3724381-Б Количество на модель: 1
80-3724381-Б
1
33

Номер детали на чертеже:

33

Провод

Заводской номер: 923-3724042 Количество на модель: 1
923-3724042
1
34

Номер детали на чертеже:

34

Провод

Заводской номер: 1221В-3724041 Количество на модель: 1
1221В-3724041
1
35

Номер детали на чертеже:

35

Провод

Заводской номер: 1221В-3724044-В Количество на модель: 1
1221В-3724044-В
1
36

Номер детали на чертеже:

36

Провод

Заводской номер: 1221В-3724075 Количество на модель: 1
1221В-3724075
1
37

Номер детали на чертеже:

37

Шайба

Заводской номер: Шайба6Т Количество на модель: 8
Шайба6Т
8
38

Номер детали на чертеже:

38

Шайба 8Т

Заводской номер: Шайба8Т Количество на модель: 12
Шайба8Т
12
39

Номер детали на чертеже:

39

Шайба

Заводской номер: Шайба16.ОТ Количество на модель: 2
Шайба16.ОТ
2
41

Номер детали на чертеже:

41

Батарея аккумуляторная

Заводской номер: Батарея12v Количество на модель: 2
Батарея12v
2
42

Номер детали на чертеже:

42

Выключатель батарей 24В дистанционный

Заводской номер: 3737.15 Количество на модель: 1
3737.15
1
43

Номер детали на чертеже:

43

Блок предохранителей

Заводской номер: 3722.90 Количество на модель: 1
3722.90
1
