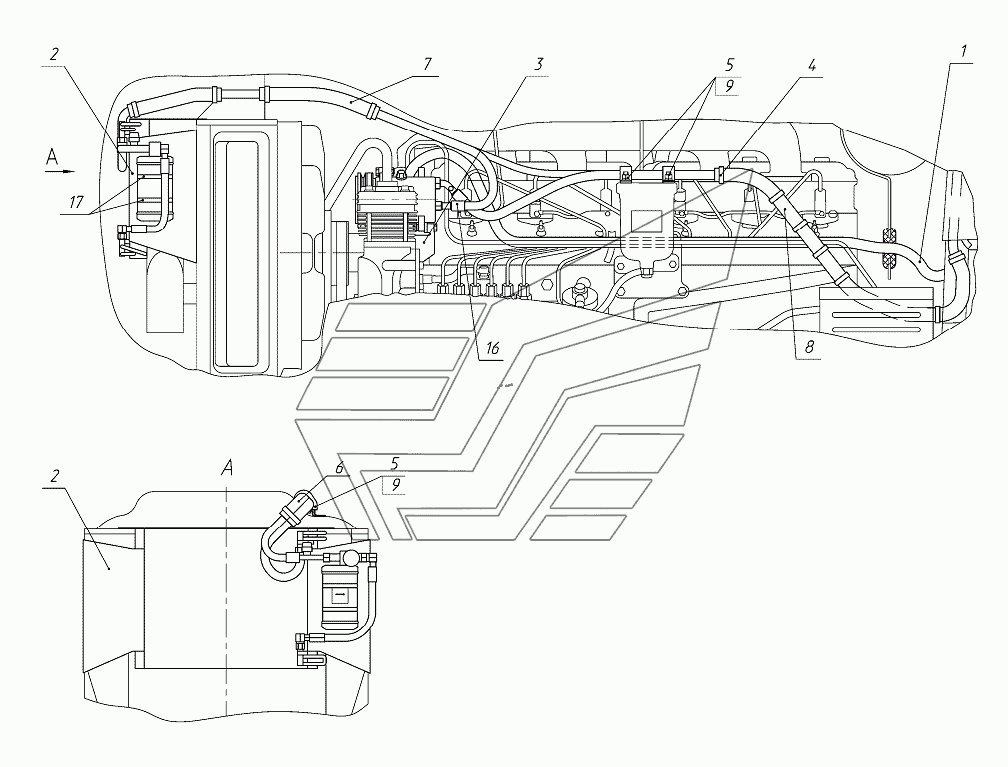

Установка системы кондиционирования МТЗ-1221.5. Каталог 2013г.

Установка отопителя-охладителя МТЗ-1221.5 Зеркало заднего вида внутреннее МТЗ-1221.5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
16
17
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Установка отопителя-охладителя

Заводской номер: 1221.1-8101010 Количество на модель: 1
1221.1-8101010
1
2

Номер детали на чертеже:

2

Установка конденсатора

Заводской номер: 1523-8112010 Количество на модель: 1
1523-8112010
1
3

Номер детали на чертеже:

3

Установка компрессора

Заводской номер: 1523-8114020 Количество на модель: 1
1523-8114020
1
4

Номер детали на чертеже:

4

Манжета

Заводской номер: 80-3723045-01 Количество на модель: 20
80-3723045-01
20
5

Номер детали на чертеже:

5

Хомутик

Заводской номер: 923-3723012 Количество на модель: 6
923-3723012
6
6

Номер детали на чертеже:

6

Шланг

Заводской номер: 2822ДЦ-8100012 Количество на модель: 1
2822ДЦ-8100012
1
7

Номер детали на чертеже:

7

Шланг

Заводской номер: 2822ДЦ-8100013-01 Количество на модель: 2
2822ДЦ-8100013-01
2
8

Номер детали на чертеже:

8

Шланг

Заводской номер: 2822ДЦ-8100013-03 Количество на модель: 2
2822ДЦ-8100013-03
2
9

Номер детали на чертеже:

9

Трубка

Заводской номер: 3022-8100011 Количество на модель: 6
3022-8100011
6
16

Номер детали на чертеже:

16

Кондиционер

Заводской номер: МТ8100000-02 Количество на модель: 1
МТ8100000-02
1
17

Номер детали на чертеже:

17

Хомут

Заводской номер: Хомут70-90,9-C6W Количество на модель: 2
Хомут70-90,9-C6W
2
17

Номер детали на чертеже:

17

Хомут

Заводской номер: Хомут70-90,971 Количество на модель: 2
Хомут70-90,971
2
