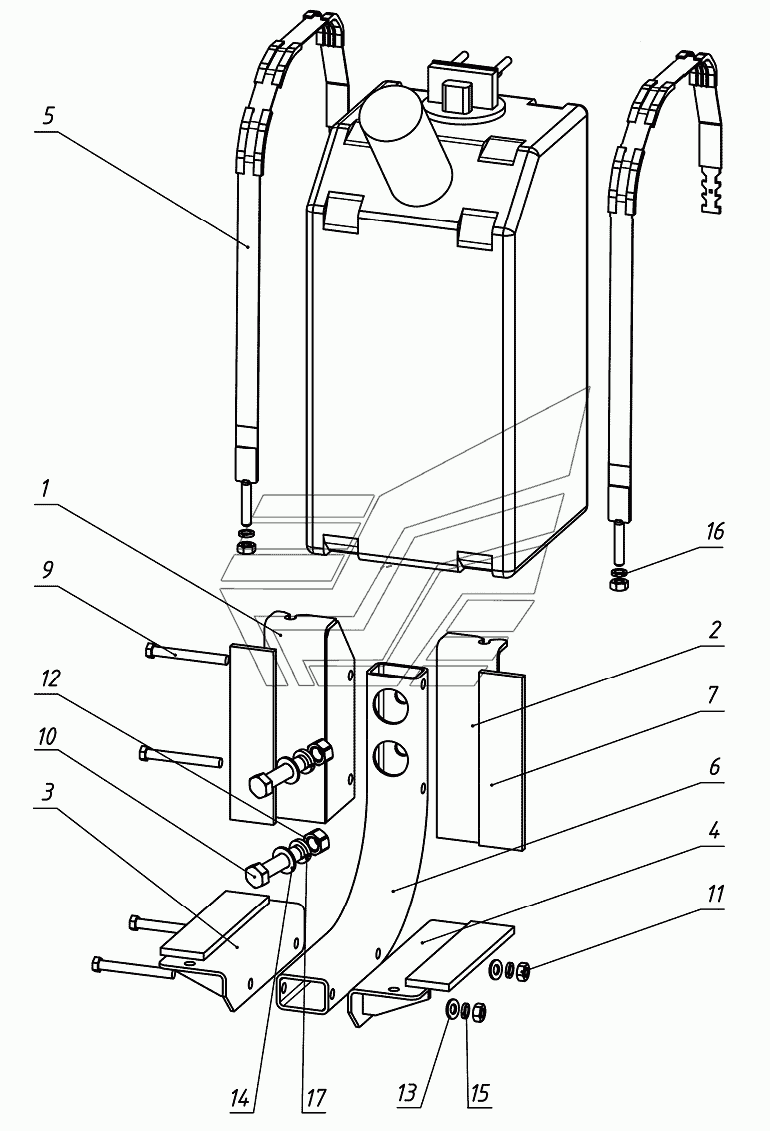

Установка бака МТЗ-1221.5. Каталог 2013г.

Установка воздухоочистителя МТЗ-1221.5 Установка глушителя МТЗ-1221.5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка бака

Заводской номер: 2022.5А-1201000 Количество на модель: 1
2022.5А-1201000
1
1

Номер детали на чертеже:

1

Опора

Заводской номер: 2022.5А-1201010 Количество на модель: 1
2022.5А-1201010
1
2

Номер детали на чертеже:

2

Опора

Заводской номер: 2022.5А-1201010-01 Количество на модель: 1
2022.5А-1201010-01
1
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: 2022.5А-1201020 Количество на модель: 1
2022.5А-1201020
1
4

Номер детали на чертеже:

4

Кронштейн

Заводской номер: 2022.5А-1201020-01 Количество на модель: 1
2022.5А-1201020-01
1
5

Номер детали на чертеже:

5

Хомут

Заводской номер: 2022.5А-1101070 Количество на модель: 2
2022.5А-1101070
2
6

Номер детали на чертеже:

6

Труба

Заводской номер: 2022.5А-1101136 Количество на модель: 1
2022.5А-1101136
1
7

Номер детали на чертеже:

7

Прокладка

Заводской номер: 1522-1101118 Количество на модель: 4
1522-1101118
4
9

Номер детали на чертеже:

9

Болт

Заводской номер: БолтM10-6gх85.88.35.019 Количество на модель: 4
БолтM10-6gх85.88.35.019
4
10

Номер детали на чертеже:

10

Болт

Заводской номер: БолтM16-6gх50.88.35.019 Количество на модель: 2
БолтM16-6gх50.88.35.019
2
11

Номер детали на чертеже:

11

Гайка

Заводской номер: ГайкаМ10-6Н.6.019 Количество на модель: 6
ГайкаМ10-6Н.6.019
6
12

Номер детали на чертеже:

12

Гайка

Заводской номер: ГайкаМ16-6Н.6.019 Количество на модель: 2
ГайкаМ16-6Н.6.019
2
13

Номер детали на чертеже:

13

Шайба С10.01.019

Заводской номер: ШайбаС10.01.019 Количество на модель: 4
ШайбаС10.01.019
4
14

Номер детали на чертеже:

14

Шайба С 16.01.019

Заводской номер: ШайбаС16.01.019 Количество на модель: 2
ШайбаС16.01.019
2
15

Номер детали на чертеже:

15

Шайба

Заводской номер: Шайба10.ОТ Количество на модель: 4
Шайба10.ОТ
4
16

Номер детали на чертеже:

16

Шайба

Заводской номер: Шайба10Л Количество на модель: 2
Шайба10Л
2
17

Номер детали на чертеже:

17

Шайба

Заводской номер: Шайба16.ОТ Количество на модель: 2
Шайба16.ОТ
2
